3W Infrared IR LED Night Vision Light for Raspberry Pi Camera | Micro Ohm Electronics
📑 Description
This compact and powerful IR LED board features a high-intensity 850nm infrared light paired with an onboard photoresistor that detects the ambient lighting condition. With a simple turn of the adjustable resistor, you can set the threshold that triggers the IR LED to turn on automatically in low-light situations.
The VCC and GND pads are integrated into the mounting screw holes, providing a clean and easy connection to the Raspberry Pi camera module or similar boards.
🛠️ Features
- 🔹 3W High Power 850nm Infrared LED
- 🔹 Night Vision Distance: 3 to 6 meters
- 🔹 Automatically toggles IR LED based on light threshold
- 🔹 Built-in Photoresistor (Ambient Light Sensor)
- 🔹 Onboard Adjustable Resistor (Trigger Threshold)
- 🔹 VCC/GND through screw holes (integrated power and mounting)
- 🔹 Compact and lightweight
- 🔹 Ideal for Raspberry Pi NoIR camera projects
📏 Specifications
| Parameter | Value |
|---|
| Product Type | Infrared Light Module |
| Power | 3W |
| Voltage Input | DC 3V – 5V |
| Current Consumption | 500mA – 2A (Typical ~600mA) |
| IR Wavelength | 850 nm |
| Night Vision Distance | 3 – 6 meters |
| Suitable Lens Range | 3.6mm / 4mm focal lens |
| Operating Mode | Auto-switch via light sensor |
| Trigger Control | Adjustable threshold via trimpot |
| Board Dimensions | Approx. 25mm diameter |
| Weight | ~50g (with packaging) |
| Cooling Area | Back copper pad for heat sink |
| Mounting | 2x Screw holes (also power input) |
| Origin | China |
⚙️ Applications
- 🔹 Raspberry Pi Night Vision Cameras
- 🔹 Surveillance and Security Monitoring
- 🔹 Home Automation Systems
- 🔹 Wildlife Cameras
- 🔹 Low-Light Motion Detection Projects
- 🔹 Smart IoT Monitoring Systems
📦 Package Contents
- 1x 3W Infrared LED Night Vision Module
- 1x Screws and Nuts Set
📎 Attachments
🖼️ Visual Diagrams
- Back View: Gold pad for cooling, VCC & GND via screw pads

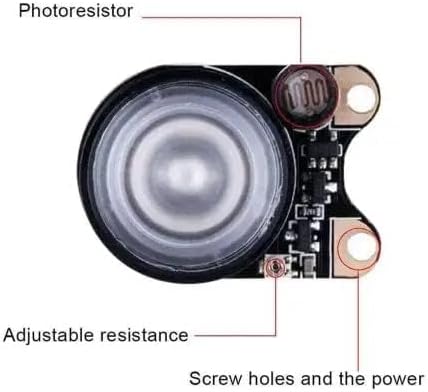

- Front View: Lens, photoresistor, trimpot (resistance), and mounting holes
Learn more about Infrared LED and Night Vision Principles on Wikipedia
🔗 Other Products
✅ Quality Assurance
Each unit is tested for:
- Proper LED trigger threshold
- IR brightness in low light
- Power stability on 5V supply
- Resistance accuracy of adjustable trimpot
⚠️ Notes
- ❗ Do not power directly from Raspberry Pi GPIO if not using a heat sink
- 🌡️ High current draw may increase heat – heat sink recommended
- 📷 Works best with Raspberry Pi NoIR Camera Module
- 📏 Imaging range best under 3m; 6m offers only blurry outlines
- 🔋 Batteries or camera module not included
وحدة إضاءة ليلية بالأشعة تحت الحمراء 3W لكاميرا Raspberry Pi
📑 الوصف
- تعمل تلقائيًا عند انخفاض الإضاءة
- تحتوي على حساس ضوء (LDR)
- مقاومة قابلة للضبط لتحديد العتبة الضوئية
- تثبيت وتوصيل سهل عبر برغيين فقط (يعملان كـ VCC و GND)
- مثالية لمشاريع الرؤية الليلية، المراقبة، التتبع، والروبوتات
🛠️ الميزات
- قدرة: 3 واط
- إضاءة تحت حمراء بطول موجي 850nm
- تشغيل تلقائي حسب شدة الإضاءة
- مسافة رؤية ليلية من 3 حتى 6 أمتار
- وزن خفيف وتصميم صغير
- سهل الاستخدام ومتوافق مع كاميرا Raspberry Pi NoIR
- يتطلب مصدر 5V بتيار حتى 2A
📏 المواصفات الفنية
| البند | القيمة |
|---|
| الجهد | 3 – 5 فولت تيار مستمر |
| التيار | 500mA – 2A |
| القدرة | 3 واط |
| الطول الموجي | 850 نانومتر |
| المسافة المثالية للرؤية | 3 أمتار (حتى 6م مع جودة أقل) |
| التفعيل | تلقائي عبر حساس ضوء |
| التحكم | مقاومة قابلة للضبط للعتبة |
| التثبيت والتغذية | عبر براغي التثبيت (VCC/GND) |
| الوزن | ~50 جرام |
| بلد المنشأ | الصين |
🧰 الاستخدامات الشائعة
- أنظمة مراقبة ليلية
- كاميرا Raspberry Pi للرؤية الليلية
- مراقبة داخلية وخارجية
- أنظمة إنذار ذكية
- روبوتات ومشاريع IoT
📦 محتويات العبوة
- 1 × وحدة IR LED للرؤية الليلية
- 1 × مجموعة براغي ومسامير
📢 تنويهات ثابتة
- ❗ لا يُنصح بتغذيته مباشرة من Raspberry Pi بدون تبريد
- 🌡️ يتطلب مشتت حراري لتقليل السخونة
- 🧪 تم اختباره في Micro Ohm قبل الشحن
- ✅ متاح للشحن السريع داخل مصر
