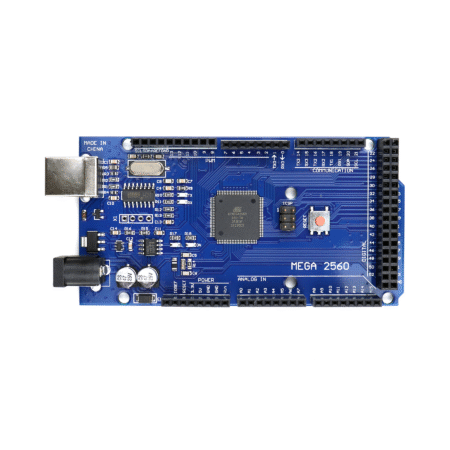

Arduino Mega 2560 R3 CH340G (Board Only — No USB Cable, No Case)

The Arduino Mega 2560 R3 CH340G is a cost-effective, fully compatible Mega-class development board based on the ATmega2560 MCU, fitted with the CH340G USB-to-serial interface for upload and serial monitoring. It keeps the hallmark Mega features—54 digital I/O pins (15 PWM), 16 analog inputs, 4 hardware UARTs, and 16 MHz clock—giving your robotics, CNC/3D-printing, and multi-sensor projects ample I/O and memory headroom. Specs like the operating voltage (5 V), recommended input (7–12 V), and PCB footprint are identical to the reference design, ensuring broad shield compatibility and predictable power behavior .

Why this variant

• 🔌 CH340G USB interface: Reliable upload/serial without the cost premium of 16U2; widely supported drivers on Windows, macOS, and Linux.
• 🧲 Board-only listing: No USB cable, no acrylic case/chassis—ideal for integrators who already have accessories (as you requested).
• 🧩 Drop-in Mega experience: Same pinout, shield geometry, and headers as the reference, so your existing sketches and shields just work .
• ⚙️ I/O for complex builds: 54 digital I/O with 15 PWM, 16 analog, 4 UARTs, SPI, I²C/TWI, and ICSP—room to grow for motion control and multi-sensor hubs .
• 🔋 Flexible power: USB, DC jack, or VIN; recommended 7–12 V, absolute 6–20 V, with on-board 5 V and 3.3 V regulators (3.3 V @ 50 mA) .
• 🛡️ Reference-grade layout: Physical size ≈ 101.52 × 53.3 mm and shield compatibility per R3 notes; auto-reset via DTR capacitor for seamless uploads .

What’s in the box

• 🟦 Arduino Mega 2560 R3 CH340G board
  (No USB cable, no case/chassis)

Use cases

• 🤖 Multi-axis robots & 3D printers needing many I/O lines
• 🧪 Data-logging hubs with dozens of sensors/actuators
• 🏠 Home-automation gateways and relay matrices
• 📟 Education: serial/I²C/SPI labs demonstrating multiple UARTs

Ports & headers at a glance

• 🔸 54 digital I/O (D0–D53), 15 PWM on D2–D13 & D44–D46 .
• 🔹 16 analog inputs (A0–A15) with 10-bit ADC; AREF for external reference .
• 🟣 UARTs: Serial0–Serial3 on (0/1), (19/18), (17/16), (15/14) .
• 🟢 I²C/TWI: SDA/SCL on D20/D21; SPI: 50–53 and ICSP header .
• 🟡 Power header: VIN, 5V, 3V3, GND, IOREF with recommended ranges and cautions .

Powering tips (for stable builds)

• 🔋 Prefer 7–12 V on DC jack or VIN for cooler regulators; below 7 V the 5 V rail may droop; above 12 V regulators overheat—limits 6–20 V .
• 🪫 Don’t back-feed 5V pin from external supplies unless you know the risks; it bypasses regulation .
• 🧯 USB protected by resettable polyfuse (extra layer against shorts) .

CH340G vs. 16U2—what changes?

• 🔁 Functionally identical in sketches and serial monitor use; difference is only the USB-serial bridge IC.
• 🧩 Drivers: CH340G uses WCH driver packages; widely available.
• 💡 Bootload & auto-reset: Behavior remains the same (DTR-to-RESET through 100 nF cap) per R3 design concept .

Specifications

What this listing explicitly doesn’t include

• ❌ USB cables (Type-B or others)
• ❌ Acrylic/metal case or mounting plate
• ❌ Power adapters

Best-practice integration

• 🧰 Use a good 5 V rail when powering shields heavy on LEDs/servos.
• 🔄 If using multiple UARTs, reserve Serial0 for USB and place modules on Serial1–3.
• 🖲️ For quiet ADC readings, avoid long analog leads and add RC filtering near sensors.
• 🔌 For 3.3 V devices, use proper level shifting; IOREF pin helps shields adapt .

arduino mega 2560 r3 ch340g, mega ch340 board only, arduino mega clone, mega 2560 usb ch340, mega 2560 54 pins, arduino mega 4 uarts.

العربية

أردوينو ميجا 2560 R3 بنسخة CH340G (اللوحة فقط — بدون كابل، بدون شاسيه)

لوحة Arduino Mega 2560 R3 CH340G تمنحك قدرات الميجا الكاملة مع واجهة CH340G لبرمجة USB-Serial بتكلفة اقتصادية، مع الحفاظ على كل مواصفات اللوحة المرجعية: 54 خط دخل/خرج رقمي (منها 15 PWM)، 16 مدخلاً تماثليًا، 4 منافذ UART، وتردد 16 MHz. تعمل بجهد 5 فولت ويمكن تغذيتها خارجيًا بمدى موصى به 7–12 فولت وحدود 6–20 فولت، ما يجعلها خيارًا قويًا للمشاريع الكبيرة (روبوتات، طابعات ثلاثية الأبعاد، ومراكز قراءة متعددة) .

لماذا هذه النسخة

• 🔌 واجهة CH340G المستقرة لرفع الأكواد والمراقبة التسلسلية.
• 📦 المنتج لوحة فقط — بدون كابل USB وبدون شاسيه كما طَلبت.
• 🧩 توافق دروع كامل وأبعاد قياسية تقارب 101.52×53.3 مم، فتعمل الدروع والمخططات مباشرة .
• ⚙️ مداخل/مخارج وفيرة: 54 رقميًا (15 PWM)، 16 تماثليًا، 4 UART، SPI، وI²C/TWI، مع رأس ICSP .
• 🔋 خيارات تغذية متعددة: USB أو جاك التيار أو منفذ VIN ضمن الحدود الموصى بها، مع منظم 3.3 فولت/50 مA على اللوحة .

المحتويات

• 🟦 لوحة Arduino Mega 2560 R3 CH340G
  (بدون كابل وبدون شاسيه)

الاستخدامات

• 🤖 روبوتات متعددة المحاور وطابعات ثلاثية الأبعاد
• 🧪 تسجيل بيانات لمستشعرات كثيرة في مشروع واحد
• 🏠 بوابات أتمتة منزلية تعمل بعدة بروتوكولات
• 🎓 تعليم الاتصالات UART/SPI/I²C

المنافذ والواجهات

• 🔸 54 خطًا رقميًا (مع 15 PWM)، و16 مدخلاً تماثليًا بدقة 10-بت مع AREF.
• 🟣 أربع واجهات UART للأجهزة التسلسلية.
• 🟢 I²C/TWI على الأطراف SDA/SCL (D20/D21) وSPI على D50–D53 بالإضافة إلى رأس ICSP .

التغذية والطاقة

• يوصى بمدى 7–12 فولت، مع حدود تشغيل 6–20 فولت. انخفاض الجهد عن 7 فولت قد يُضعف خط 5 فولت، وأكثر من 12 فولت قد يُسخن المنظم. يوجد فيوز إعادة ضبط لحماية منفذ USB من التيار الزائد .

الفروقات عن النسخة الزرقاء الأصلية

• هذه النسخة تستخدم CH340G بدل 16U2، ما لا يؤثر على التوافق مع السكيتشات أو الدروع. رفع البرامج وإعادة الضبط التلقائي يعملان بنفس الأسلوب (خط DTR عبر مكثف 100 نانو) حسب تصميم R3 .

المواصفات

ممارسات مُوصى بها

• استخدم دروع تحويل مستويات للأنظمة 3.3 فولت، واستفد من IOREF لتكييف الدروع .
• افصل الأجهزة التسلسلية على Serial1–3 واترك Serial0 للـUSB.
• للقراءات التماثلية الهادئة استعمل أسلاكًا قصيرة ومرشّح RC قريبًا من المستشعر.
