وفر -33% CN3065 18650 Li-ion Mini Solar Charger Module

CN3065 18650 Li-ion Mini Solar Charger Module

السعر الأصلي هو: 150.00 EGP.السعر الحالي هو: 100.00 EGP.

Mini CN3065 solar/USB charger for single 3.7 V Li-ion/LiPo, up to 500 mA, inputs 4.4–6 V via Micro-USB or PH2.0 solar, SYS OUT power-path for running loads while charging, status CH/OK LEDs, tiny 39.8×20 mm PCB.

وحدة شحن شمسية/USB CN3065 لخلية ليثيوم واحدة 3.7 فولت بتيار حتى 500 مللي أمبير، دخل 4.4–6 فولت عبر مايكرو-USB أو موصل شمسي PH2.0، مخرج SYS OUT لتغذية الحمل أثناء الشحن مع LED لحالة الشحن، بحجم صغير 39.8×20 مم.

SKU CN3065 18650 Li-ion Mini Solar Charger Module SKU SYS X8106 التوفر متوفر
تأكيد الكميات بيتم بعد مراجعة الأوردر، وتجهيز وشحن الطلب بيستغرق عادة من 3 إلى 5 أيام عمل. توافر المنتج على الموقع لا يعني بالضرورة توافره داخل الفرع، لذلك اعمل الأوردر مسبقًا لتأكيد الكمية وتجهيزه.
تحتاج مساعدة؟ تواصل معنا
☎ محتاج مساعدة؟ اتصل بنا 0104 453 9059
Add to wishlist
مشاركة
شحن سريع توصيل لجميع محافظات مصر
طرق دفع مرنة دفع عند الاستلام ودفع أونلاين
تأكيد الكمية يتم تأكيد الكمية بعد مراجعة الأوردر
دعم فني مساعدة في اختيار القطع المناسبة
الوسوم
18650 شمسي شاحن 39.8×20mm PCB 4.2V CC/CV 500 مللي أمبير 500mA Charger لوحة 39.8×20 مم خلية واحدة 4.2 فولت CH LED شاحن 18650 شمسي CN3065 CN3065 شاحن شمسي موصل PH2.0 DIY Solar شاحن ليبو 3.7 فولت LiPo Solar شاحن لمبة CH مدخل شمسي 4.4–6 فولت مايكرو-USB Micro-USB Input ميني Solar شاحن مخرج SYS OUT OK LED PH2.0 Connector حساس Node Power Single-cell 3.7V شمسي دخل 4.4–6V مشاريع طاقة شمسية SYS OUT Power-path تغذية مستشعرات.

الوصف

CN3065 18650 Li-ion Mini Solar Charger Module

Ultra-compact solar/USB charger board based on CN3065 for single-cell 3.7 V Li-ion/LiPo (4.2 V full). It accepts 4.4–6 V from a small solar panel or Micro-USB 5 V, provides up to 500 mA charge current, and offers power-path “SYS OUT” so your load can run while the cell charges. On-board PH2.0-2P connectors simplify wiring and CH/OK LEDs show charging status.

وحدة شحن شمسية/USB فائقة الصغر مبنية على شريحة CN3065 لشحن خلية ليثيوم واحدة 3.7 فولت (4.2 فولت عند الامتلاء). تقبل دخل 4.4–6 فولت من لوح شمسي صغير أو مايكرو-USB 5 فولت، مع تيار شحن حتى 500 مللي أمبير، وتدعم مخرج SYS OUT لتغذية الحمل أثناء الشحن. موصلات PH2.0-2P تسهّل التوصيل، ولمبتا CH/OK تعرضان حالة الشحن.

Why you’ll love it / لماذا هذه الوحدة مميزة

  • ☀️ Solar & USB inputs (4.4–6 V) with on-board diodes for safe switching.
  • 🔋 Single-cell Li-ion/LiPo 3.7 V charging to 4.2 V using CC/CV profile.
  • ⚡ Up to 500 mA charge current (panel and lighting dependent).
  • 🔄 SYS OUT power-path lets your circuit run while the battery charges.
  • 🧩 PH2.0-2P sockets for SOLAR IN / BAT IN / SYS OUT + silkscreen labels.
  • 👀 Status LEDs: CH (charging), OK (full).
  • 📏 Tiny PCB 39.8 × 20 mm—perfect for wearables, sensors, and DIY.

  • ☀️ مدخلان: شمسي وUSB (4.4–6 فولت) مع دايودات حماية للتبديل الآمن.

  • 🔋 شحن خلية ليثيوم 3.7 فولت حتى 4.2 فولت بخوارزمية CC/CV.
  • ⚡ تيار شحن حتى 500 مللي أمبير (حسب اللوح وشدة الإضاءة).
  • 🔄 مخرج SYS OUT لتغذية الحمل أثناء الشحن.
  • 🧩 موصلات PH2.0-2P لـ SOLAR IN / BAT IN / SYS OUT مع طباعة توضيحية.
  • 👀 مؤشرات LED: CH أثناء الشحن وOK عند الامتلاء.
  • 📏 لوحة صغيرة 39.8 × 20 مم مناسبة للأجهزة القابلة للارتداء والمستشعرات ومشاريع الهواة.

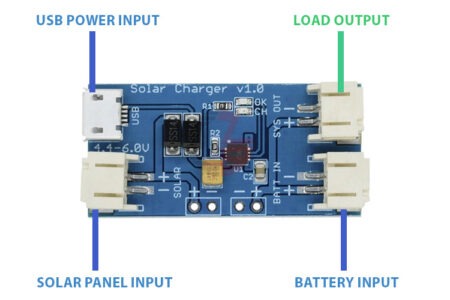

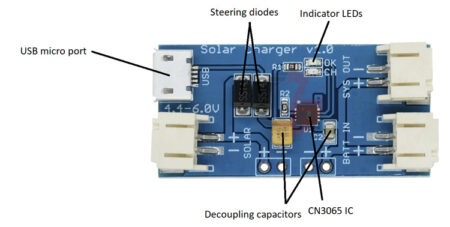

Ports & indicators  / المنافذ والمؤشرات

  • Micro-USB (5 V in) — alternative to panel input.
  • SOLAR IN (+/–) — PH2.0-2P input for 4.4–6 V panel.
  • BAT IN (+/–) — PH2.0-2P to your single 18650 / LiPo cell.
  • SYS OUT (+/–) — PH2.0-2P regulated by power-path for the 3.7–4.2 V system rail.
  • LEDs: CH (red) charging, OK (green) charge complete.

  • مايكرو-USB (5 فولت دخل) — بديل لمدخل اللوح.

  • SOLAR IN — مدخل اللوح الشمسي 4.4–6 فولت.
  • BAT IN — توصيل خلية 18650/ليبو واحدة.
  • SYS OUT — خرج النظام 3.7–4.2 فولت لتغذية الحمل.
  • LEDs: CH أحمر للشحن، OK أخضر عند الامتلاء.

الأبعاد : 20 mm × 39.8 mm. كل الموصلات PH2.0-2P.

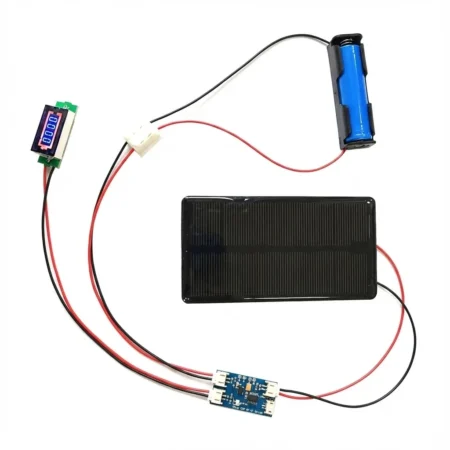

Typical wiring / أمثلة التوصيل

  • Solar panel → SOLAR IN, battery → BAT IN, load → SYS OUT (يعمل كـ UPS مصغر).

  • يمكن إدخال 5 V USB بدل اللوح للشحن المكتبي.

  • استخدم لوحًا صغيرًا 5–6 V | 1–6 W لمعدلات شحن عملية.
  • لوح شمسي إلى SOLAR IN، البطارية إلى BAT IN، الحمل إلى SYS OUT (مزود بدون انقطاع).
  • يمكن توصيل USB 5 فولت بدل اللوح.
  • لوح مقترح 5–6 فولت | 1–6 وات للحصول على تيار جيد.

Specifications / المواصفات

SpecValue
ICCN3065 linear solar/USB Li-ion charger
Battery typeSingle-cell Li-ion/LiPo 3.7 V (4.2 V full)
Charge methodCC/CV with soft-start
Charge currentUp to 500 mA (set by board; panel/USB dependent)
InputsMicro-USB 5 V, SOLAR IN 4.4–6 V
OutputsSYS OUT 3.7–4.2 V (power-path), battery terminals BAT IN
IndicatorsCH (charging), OK (done)
ConnectorsPH2.0-2P × 3 (SOLAR / SYS / BAT)
ProtectionsInput steering diodes, thermal regulation (IC), status monitoring
PCB size39.8 × 20 mm
Mounting3 × solder holes / through-vias for securing
البندالقيمة
الشريحةCN3065 لشحن الليثيوم من شمسي/USB
نوع البطاريةخلية ليثيوم/ليبو 3.7 فولت (4.2 فولت شحن كامل)
أسلوب الشحنتيار ثابت/جهد ثابت CC/CV مع بدء ليّن
تيار الشحنحتى 500 مللي أمبير
المداخلمايكرو-USB 5 فولت، SOLAR IN 4.4–6 فولت
المخارجSYS OUT 3.7–4.2 فولت، أطراف BAT IN للبطارية
المؤشراتCH للشحن، OK للامتلاء
الموصلاتPH2.0-2P × 3
الحماياتدايودات توجيه، تنظيم حراري، مراقبة حالة
الأبعاد39.8 × 20 مم
التثبيتفتحات/وسادات لحام لتثبيت اللوحة

Safety & tips / الأمان والنصائح

  • Lithium safety: use quality cells and avoid reverse polarity. Add a protection/BMS board if the cell lacks protection.
  • Panel choice: stay within 4.4–6 V; very high open-circuit voltages may damage the IC.
  • Heat: at high current the IC will regulate (throttle) to keep temperature safe—normal behavior.

  • حماية الليثيوم: استخدم خلايا جيدة وتجنّب عكس القطبية. أضف لوحة حماية إن لم تتوفر داخل الخلية.

  • اختيار اللوح: التزم بمدى 4.4–6 فولت؛ الجهود الأعلى قد تضر الشريحة.
  • الحرارة: قد يقلل التيار تلقائيًا مع السخونة للحفاظ على الأمان وهذا طبيعي.

What’s in the box / المحتويات

  • CN3065 Mini Solar Charger module (board only).
  • لوحة شاحن شمسي CN3065 (الوحدة فقط).

Datasheet

: CN3065 solar USB charger, 18650 solar charger board, LiPo solar charging module, SYS OUT power-path, PH2.0 2-pin sockets.

: شاحن شمسي ليثيوم 18650، لوحة شحن ليبو، مخرج SYS OUT، موصل PH2.0.

: generic TP4056+boost combos (note: CN3065 is solar-oriented with power-path).
