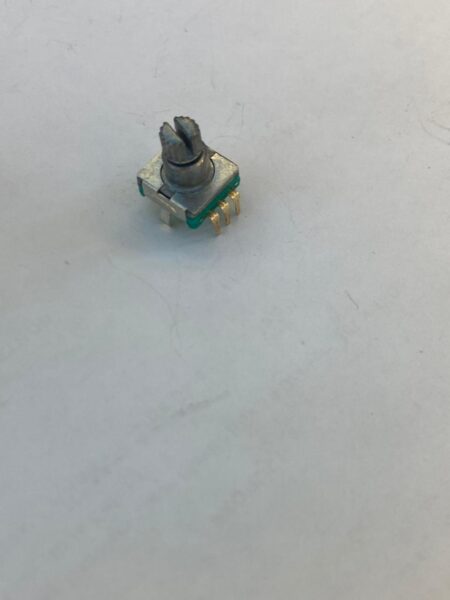

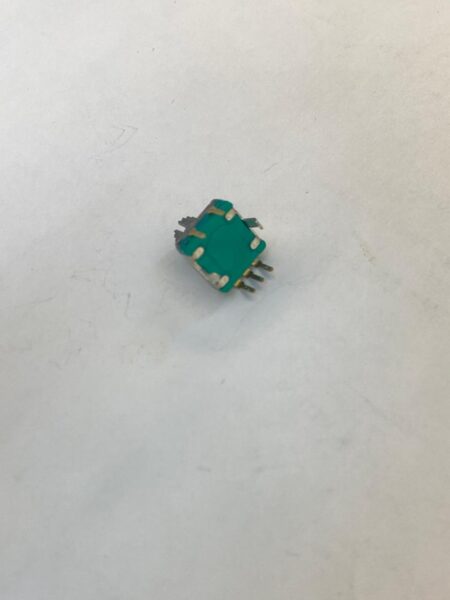

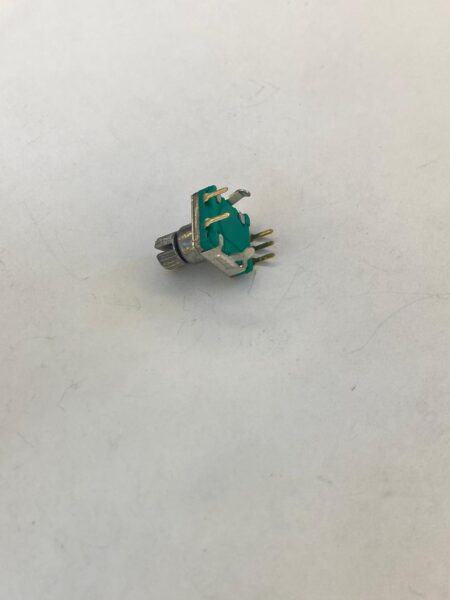

EC11 Rotary Encoder with Push Button — 5-Pin, Detented, 12.4×12.0 mm Body, 12 mm Shaft

The EC11 Rotary Encoder with Push Button is a detented incremental rotary encoder with an integrated momentary push button and 5 pins. It outputs quadrature A/B signals for step/direction sensing, plus two pins for the push switch. Your unit’s measured dimensions are a 12.4 mm × 12.0 mm body and a 12 mm shaft length (from the top of the body to the shaft tip). (Focus keyword: EC11 Rotary Encoder with Push Button)

Key features

• ✅ Detented rotation: Tactile “click” feel during rotation for precise step-by-step adjustments.

• 🔘 Integrated push button: Distinct click when pressed; momentary action for menus, confirm/select, or reset.

• 🔌 5-pin interface: A, B, C (common) for the encoder; SW1, SW2 for the push button.

• 🧩 Compact form factor: 12.4 × 12.0 mm body with 12 mm shaft—easy to place on tight front panels.

• 🎛️ Quadrature output: Direction and step detection using two phased channels (A/B).

Typical uses

• 🎚️ UI controls: Volume, parameter tuning, menu navigation, encoder knobs on small mixers and instruments.

• 🧪 Education & prototyping: Demonstrates quadrature decoding and debouncing.

• ⚙️ Embedded systems: Rotary input with push-to-select in MCU projects.

Integration notes (clear & exact)

• ⚙️ Signals: Use A and B as quadrature outputs; C is the common reference. The push button uses SW1 and SW2 (momentary contact).

• 🧲 Detent vs. steps: The tactile clicks correspond to mechanical detents; count electrical edges via A/B for precise increments.

• 🧼 Debouncing: Implement hardware RC or firmware debouncing for both A/B and the switch to ensure clean counts.

• 🔁 Direction: Determine rotation direction by the phase relationship of A and B.

• 🛠️ Mounting: Keep the encoder axis perpendicular to the panel; avoid side load on the shaft during installation and operation.

Specifications

What’s included

• ✅ 1× EC11 Rotary Encoder with Push Button, 5-pin, detented, 12.4 × 12.0 mm body, 12 mm shaft.

FAQs (precise)

• Does it have a push click? Yes—momentary push button with a distinct click.

• Why does it click when rotated? It’s detented for tactile steps during rotation.

• How many pins? 5 pins: A/B/C for the encoder and SW1/SW2 for the button.

• How do I read it with a microcontroller? Use A/B on digital inputs with debouncing/interrupts; read the push on a separate digital input.

• Is it an analog device like a potentiometer? No—digital quadrature output, not a variable resistor.

Common terms: EC11 rotary encoder with push button, detented encoder, 5-pin encoder, quadrature A/B, momentary push switch.
