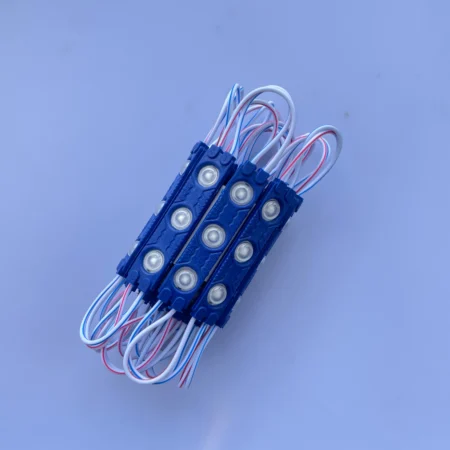

6113-3 SMD 2835 LED Module DC 12V 3 led – Outdoor Sign Light

1. Product Overview

The 6113-3 SMD 2835 LED Module DC 12V is a practical and efficient lighting solution for professional signage and decorative lighting projects. It is commonly used in advertising channel letters, blister letters, acrylic letters, light boxes, sign boards, display panels, and outdoor illuminated signs.

This module belongs to the 6113 LED module series, which refers to the body/module design. The term 2835 refers to the LED chip type used inside the module. Each piece includes 3 SMD 2835 LED chips, giving the module a strong and balanced light output while keeping the power consumption low.

The module is designed to work with a standard DC 12V power supply, making it easy to use in advertising, commercial lighting, decoration, and signage installations. The compact body makes it simple to install in tight areas, behind letters, inside panels, or across sign structures.

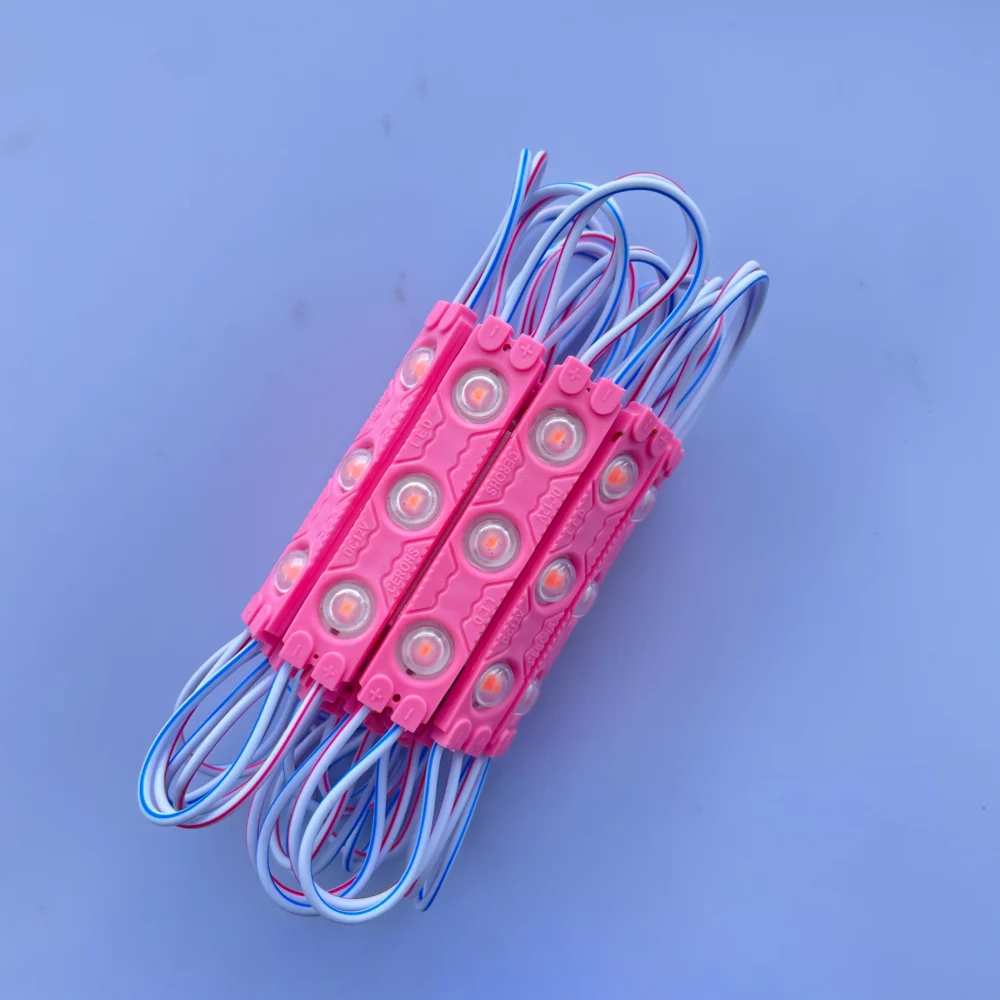

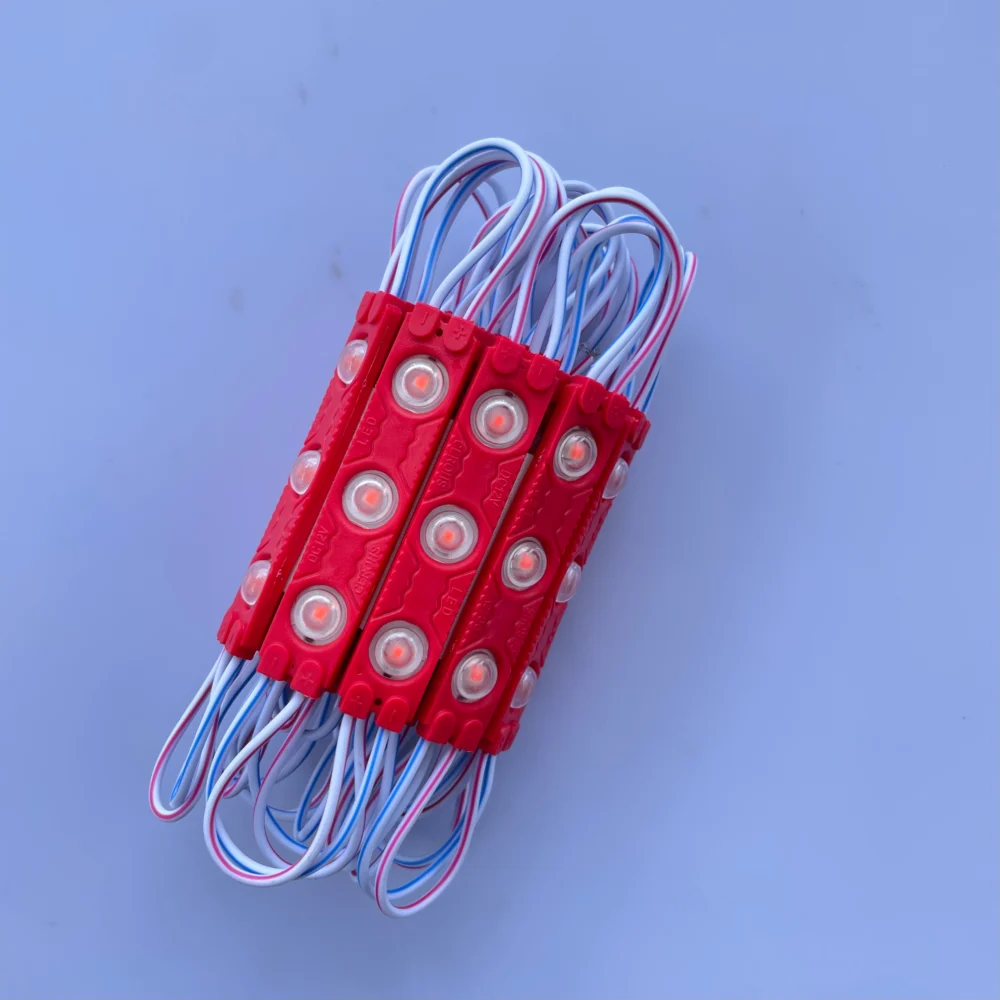

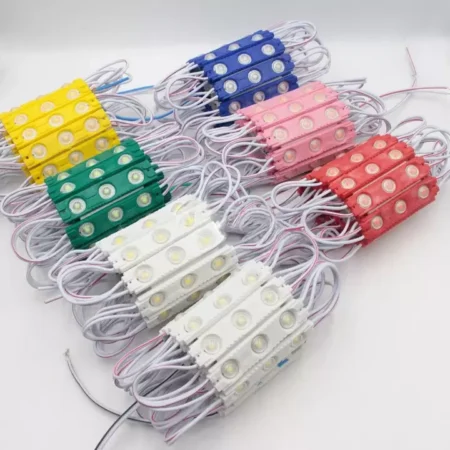

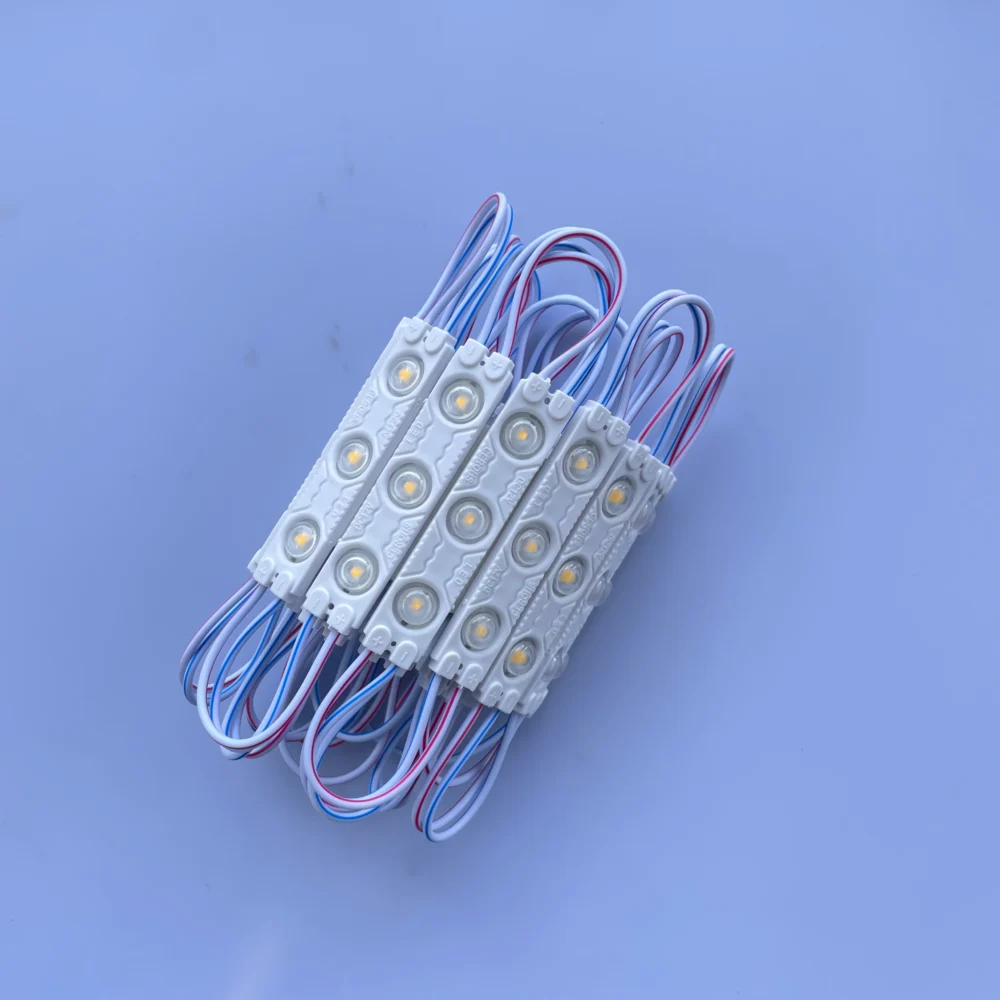

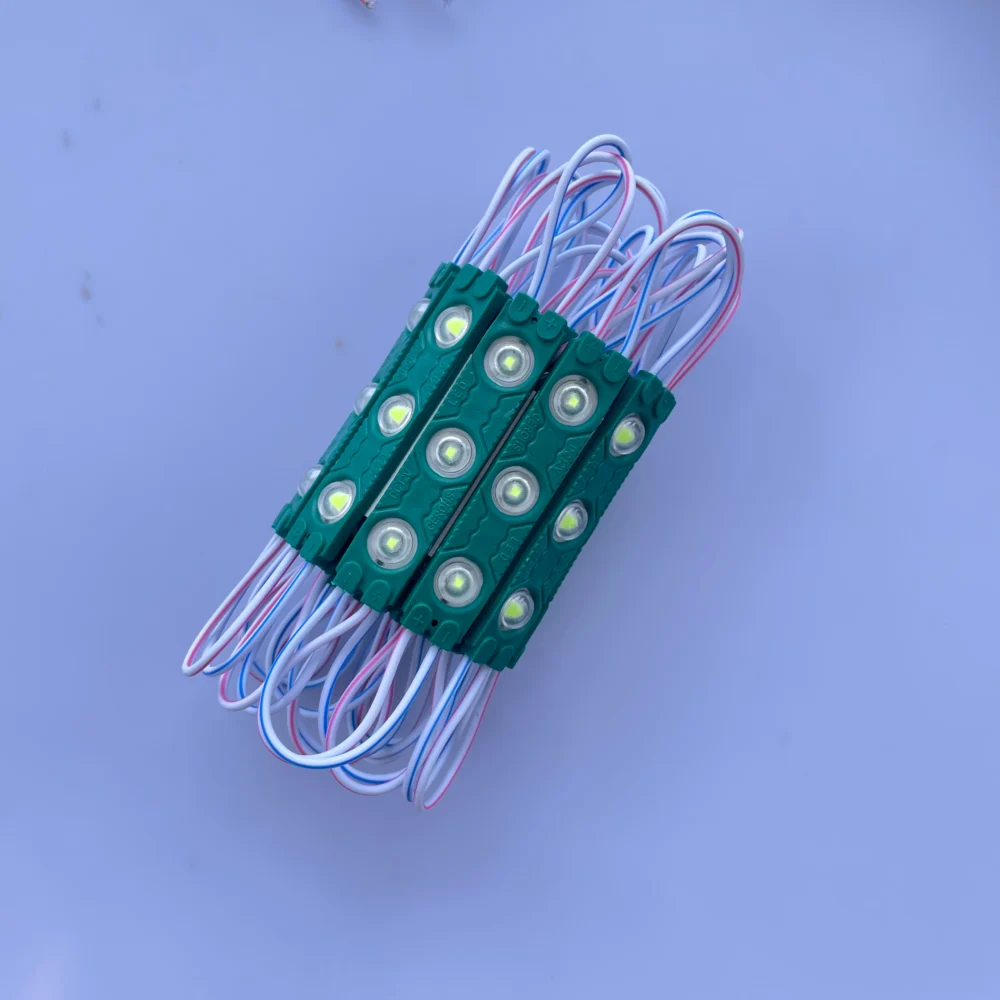

This product is available as a variable product with multiple color options, allowing customers to choose the suitable color for their sign or lighting project. Available colors include Yellow, Pink, Red, Blue, Green, Warm White, and White.

Because LED power and brightness may vary slightly depending on color and production batch, the power range is listed as 1.2W to 1.5W per module. This is normal for this type of LED module, especially when different colors are supplied in the same product family.

2. Key Features

• 6113 LED module design suitable for advertising and sign lighting.
• Uses 3 pieces of SMD 2835 LED chips per module.
• Works with standard DC 12V power supply.
• Available in multiple colors for different signage needs.
• Suitable for outdoor and indoor lighting applications.
• Waterproof injection-style module body for sign and advertising use.
• Compact size for easy installation in channel letters and light boxes.
• Low power consumption with high brightness output.
• Wide lighting angle for better light distribution.
• Flexible wiring between modules for easy layout and installation.
• Suitable for acrylic letters, box signs, commercial boards, and decorative lighting.
• Power may vary between 1.2W and 1.5W depending on color or batch.

3. Technical Specifications

4. Available Color Variations

This product is sold as a variable product. Please choose the required color before ordering.

Important note:
Power and brightness may differ slightly between colors. Some batches may be rated at 1.2W, while others may be rated at 1.5W. This does not mean the module is a different type; it is a normal variation between LED colors, chip current, and production batch.

5. Applications

The 6113-3 SMD 2835 LED Module DC 12V is suitable for many lighting and signage applications, including:

• Advertising channel letters
• Acrylic letters
• Blister letters
• Outdoor sign boards
• Light boxes
• Shop signs
• Display panels
• Decorative lighting
• Architectural accents
• Commercial signage
• Indoor and outdoor display lighting
• Custom lighting projects
• Sign repair and replacement work

This module is a good choice for technicians, sign makers, advertising workshops, decoration installers, and electronics users who need a compact, bright, and easy-to-install 12V LED module.

6. Installation Notes

For best performance, use a stable DC 12V power supply with enough current capacity for the number of modules being installed. Always calculate the total power consumption before choosing the power supply.

Example:

If one module consumes up to 1.5W, then 10 modules may consume up to approximately 15W. It is recommended to use a power supply with extra capacity to avoid overheating or voltage drop.

Installation recommendations:

• Connect only to DC 12V.
• Do not connect directly to AC mains power.
• Observe correct polarity before powering the module.
• Use a suitable waterproof connection method for outdoor installations.
• Avoid pulling the wires strongly during installation.
• Test all modules before final fixing inside the sign.
• Use a suitable power supply with safety margin.
• Do not exceed the recommended voltage.

7. Quality and Batch Notes

This product may come in different production batches. The body color, wire length, label design, or small visual details may vary from batch to batch, while the main function remains the same.

The module is based on the 6113 body design, uses 3 LED chips, and the LED chip type is listed as SMD 2835. Power consumption may be between 1.2W and 1.5W depending on the selected color and batch.

Random samples may be tested by Micro Ohm Electronics to help ensure that the product works properly before being offered for sale.

8. Package Content

• 1 × 6113-3 SMD 2835 LED Module DC 12V in the selected color

موديول ليد 6113-3 بشريحة 2835 يعمل بجهد 12 فولت لإضاءة اللافتات الخارجية

1. نظرة عامة على المنتج

موديول ليد 6113-3 بشريحة 2835 يعمل بجهد 12 فولت هو اختيار مناسب جدًا لأعمال الإعلانات واللافتات المضيئة، خصوصًا عند الحاجة إلى وحدة إضاءة صغيرة الحجم، سهلة التركيب، وتعطي إضاءة واضحة داخل الحروف والعلب الإعلانية.

رقم 6113 يشير إلى تصميم جسم الموديول وشكله، بينما رقم 2835 يشير إلى نوع شريحة الإضاءة المستخدمة داخل الموديول. يحتوي كل موديول على ثلاث شرائح إضاءة، لذلك يظهر أحيانًا على بعض العبوات أو الدُفعات باسم 6113-3 أو 6113-3led، بينما الوصف المعتمد لهذا المنتج هو أنه من عائلة 6113 ويستخدم شرائح إضاءة 2835.

يعمل المنتج على تيار مستمر 12 فولت، لذلك يمكن استخدامه بسهولة مع مزودات الطاقة المنتشرة في أنظمة الإعلانات والإضاءة. كما أن تصميمه الصغير يساعد على توزيعه داخل الحروف المضيئة، خلف الأكريليك، داخل علب الإضاءة، أو في أي تطبيق يحتاج إلى إضاءة مركزة ومنتظمة.

المنتج متوفر كمنتج متعدد الاختيارات حسب اللون، يمكن اختيار اللون المناسب قبل الشراء. الألوان المتاحة هي: أصفر، وردي، أحمر، أزرق، أخضر، أبيض دافئ، وأبيض.

بسبب اختلاف طبيعة ألوان الإضاءة واختلاف بعض دُفعات التصنيع، قد تختلف القدرة من لون لآخر أو من دفعة لأخرى، لذلك يتم عرض القدرة على أنها تتراوح بين 1.2 وات إلى 1.5 وات لكل موديول.

2. أهم المميزات

• تصميم عملي من سلسلة 6113 مناسب للافتات والإعلانات.
• يحتوي على ثلاث شرائح إضاءة من نوع 2835.
• يعمل على تيار مستمر 12 فولت.
• متوفر بعدة ألوان للاستخدام في تصميمات مختلفة.
• مناسب للاستخدام الداخلي والخارجي في اللافتات.
• جسم محقون يساعد على مقاومة الرطوبة والاستخدام في أعمال الإعلانات.
• حجم صغير مناسب للتركيب داخل الحروف والعلب الضيقة.
• استهلاك منخفض للطاقة مع إضاءة قوية.
• زاوية إضاءة واسعة تساعد على توزيع الضوء بشكل أفضل.
• أسلاك مرنة بين الموديولات لتسهيل التركيب والتوزيع.
• مناسب لحروف الأكريليك، علب الإضاءة، اللوحات التجارية، والديكور.
• القدرة قد تختلف بين 1.2 وات و1.5 وات حسب اللون أو دفعة التصنيع.

3. المواصفات الفنية

4. الألوان المتاحة

هذا المنتج يتم عرضه كمنتج متعدد الاختيارات، ويجب اختيار اللون المطلوب قبل إتمام الطلب.

ملاحظة مهمة:
قد تختلف القدرة وشدة الإضاءة قليلًا بين لون وآخر. بعض الدُفعات قد تكون بقدرة 1.2 وات، وبعض الدُفعات قد تكون بقدرة 1.5 وات. هذا الاختلاف طبيعي في موديولات الإضاءة متعددة الألوان، ولا يعني بالضرورة اختلاف نوع المنتج، طالما أن التصميم الأساسي هو 6113 بثلاث شرائح إضاءة من نوع 2835 ويعمل بجهد 12 فولت.

5. الاستخدامات

يمكن استخدام موديول ليد 6113-3 بشريحة 2835 في العديد من تطبيقات الإضاءة والإعلانات، مثل:

• الحروف الإعلانية المضيئة.
• حروف الأكريليك.
• اللافتات التجارية.
• علب الإضاءة.
• واجهات المحلات.
• لوحات العرض.
• الديكورات الداخلية.
• الديكورات الخارجية.
• أعمال الصيانة والاستبدال في اللافتات.
• إضاءة اللوحات الصغيرة والمتوسطة.
• أعمال الفنيين وشركات الدعاية والإعلان.
• مشروعات الإضاءة المخصصة.

هذا المنتج مناسب لفنيين الإعلانات، ورش تصنيع اللافتات، شركات الدعاية، فنيين الصيانة، وأي مستخدم يحتاج إلى موديول إضاءة صغير يعمل على 12 فولت ويعطي إضاءة واضحة مع سهولة في التركيب.

6. ملاحظات التركيب

للحصول على أفضل أداء، يجب استخدام مزود طاقة ثابت بجهد 12 فولت تيار مستمر، مع قدرة كافية لعدد الموديولات المستخدمة. يفضل دائمًا اختيار مزود طاقة بقدرة أعلى من الاستهلاك الفعلي لتجنب الهبوط في الجهد أو السخونة الزائدة.

مثال عملي:

إذا كان كل موديول يستهلك حتى 1.5 وات، فإن 10 موديولات قد تستهلك تقريبًا حتى 15 وات. لذلك يفضل استخدام مزود طاقة به هامش أمان مناسب بدل تشغيله على أقصى قدرة طوال الوقت.

إرشادات مهمة عند التركيب:

• يتم تشغيل المنتج على 12 فولت تيار مستمر فقط.
• لا يتم توصيل المنتج مباشرة بكهرباء المنزل.
• يجب مراعاة القطبية الصحيحة قبل التشغيل.
• يفضل اختبار الموديولات قبل تثبيتها نهائيًا داخل اللافتة.
• في الاستخدام الخارجي، يجب عزل نقاط التوصيل جيدًا.
• لا تشد الأسلاك بقوة أثناء التركيب.
• استخدم مزود طاقة مناسب لعدد الموديولات.
• لا تستخدم جهد أعلى من الجهد المحدد للمنتج.

7. ملاحظات الجودة واختلاف الدُفعات

قد يختلف شكل الجسم الخارجي، لون البلاستيك، طول السلك، شكل الملصق، أو بعض التفاصيل البسيطة من دفعة لأخرى، لكن المواصفات الأساسية للمنتج تظل كما هي.

 المنتج من تصميم 6113، يحتوي على ثلاث شرائح إضاءة، ويستخدم شريحة إضاءة من نوع 2835، مع قدرة تشغيل قد تختلف تقريبًا بين 1.2 وات و1.5 وات حسب اللون أو دفعة التصنيع.

يتم فحص عينات عشوائية من المنتجات بواسطة ميكرو اوم للالكترونيات للتأكد من أن المنتج يعمل بشكل مناسب قبل عرضه للبيع.

8. محتويات العبوة

• عدد 1 موديول ليد 6113-3 بشريحة 2835 يعمل بجهد 12 فولت باللون المختار
