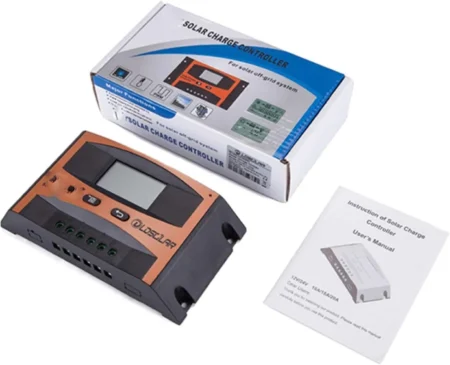

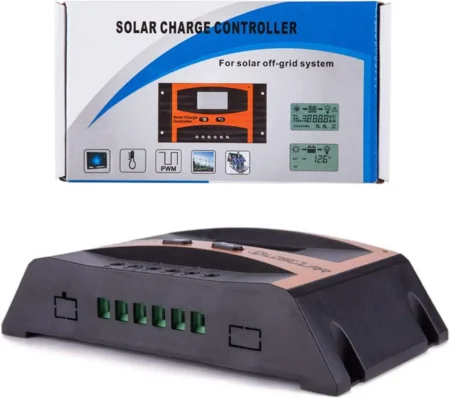

PWM Solar Charger Controller 20A 12V/24V — Golden Falcon FL-C1220
A robust 20A PWM solar charge controller for small off-grid systems. It auto-detects 12V/24V, drives 20A charge & 20A load, shows real-time status on a backlit LCD, offers dual 5V USB, selectable lighting/timer modes, and full electrical protections. Updated technical limits from the unit’s datasheet are included below for accurate system sizing.
منظّم شحن شمسي PWM بتيار 20 أمبير للأنظمة الصغيرة خارج الشبكة. يقوم بالتعرّف التلقائي 12/24 فولت، ويدعم 20A شحن و20A حمل، مع شاشة LCD مضيئة، ومنفذي USB بجهد 5 فولت، وأوضاع إضاءة/مؤقت قابلة للاختيار، وحمايات كهربائية شاملة. تم إدراج حدود البيانات المحدثة من داتا شيت الوحدة أدناه لتسعير النظام بدقة.
Why it’s a solid choice / لماذا يُعد اختيارًا موفقًا
✅ 20A PWM with auto 12/24V—ideal for 12V or 24V battery systems when panel Isc/Imp ≤ 20A and Voc ≤ 55V.
✅ LCD + keys for clear PV/Battery/Load icons, voltage readouts, and quick parameter edits.
✅ Dual USB 5V (~2A shared) for phones and small gadgets.
✅ Load output modes: Manual ON/OFF, Dusk-to-Dawn, Timer (1–24 h).
✅ Smart protections: reverse polarity, short-circuit, over-current/over-voltage, over-discharge, night reverse flow.
✅ Compact ABS body with side ears for simple wall/plate mounting.
✅ PWM 20 أمبير مع تعرّف تلقائي 12/24 فولت—مناسب لأنظمة بطاريات 12 أو 24 فولت عندما يكون Isc/Imp ≤ 20A وVoc ≤ 55 فولت.
✅ شاشة LCD وأزرار لرموز الشمس/البطارية/الحمل وقراءات الجهد وتعديل الإعدادات بسرعة.
✅ USB مزدوج 5 فولت (~2A مشترك) للهواتف والأجهزة الصغيرة.
✅ أوضاع خرج الحمل: يدوي تشغيل/إيقاف، من الغروب للفجر، مؤقت (1–24 ساعة).
✅ حمايات ذكية: عكس القطبية، القصر، زيادة التيار/الجهد، التفريغ الزائد، منع رجوع التيار ليلًا.
✅ هيكل ABS مدمج بآذان تثبيت جانبية لتثبيت حائطي/لوحي سهل.
Typical uses / استخدامات نموذجية
Wiring quick-start / دليل توصيل سريع
- Battery first (correct polarity) → controller boots and auto-identifies 12/24V.
- PV second (ensure Voc ≤ 55V; Isc/Imp ≤ 20A).
- Load last → pick Manual / Light / Timer from LCD menu.
- Confirm Float / Boost / LVD / LVR to suit your battery.
وصل البطارية أولًا (مراعاة القطبية) → يعمل المتحكم ويتعرّف تلقائيًا على 12/24 فولت.
- الألواح ثانيًا (التأكد أن Voc ≤ 55 فولت وأن Isc/Imp ≤ 20A).
- الحمل أخيرًا → اختر يدوي/ضوئي/مؤقت من قائمة الشاشة.
- ثبّت قيم التعويم/الدفع/الفصل/إعادة التوصيل بما يناسب بطاريتك.
Charging logic & lighting modes / منطق الشحن وأوضاع الإضاءة
Specifications / المواصفات
| Item | Value | البند | القيمة |
|---|
| System Voltage | 12V / 24V (auto) | جهد النظام | 12/24 فولت (تلقائي) |
| Max Input Voltage (PV Voc) | 55V | أقصى جهد دخل للألواح | 55 فولت |
| Self-consumption | ≤ 12 mA | استهلاك ذاتي | ≤ 12 مللي أمبير |
| Max Charge Current | 20A | أقصى تيار شحن | 20 أمبير |
| Max Discharge (Load) | 20A | أقصى تيار حمل | 20 أمبير |
| LVD (12V) | 11.0V (adj 9.0–12.0V) ×2 for 24V | فصل الجهد المنخفض | 11.0 فولت (قابل للضبط 9.0–12.0 فولت) ×2 لـ 24 فولت |
| LVR (12V) | 12.6V (adj 11.0–13.5V) ×2 for 24V | إعادة التوصيل | 12.6 فولت (ضبط 11.0–13.5 فولت) ×2 لـ 24 فولت |
| Float Voltage (12V) | 13.8V (adj 13.0–15.0V) ×2 for 24V | جهد التعويم | 13.8 فولت (ضبط 13.0–15.0 فولت) ×2 لـ 24 فولت |
| Boost (Absorption) (12V) | 14.4V ×2 for 24V | جهد الدفع/الامتصاص | 14.4 فولت ×2 لـ 24 فولت |
| Charge Mode | PWM | نمط الشحن | PWM |
| Temp Compensation | −24 mV/°C @12V (×2 @24V) | تعويض الحرارة | −24 مللي فولت/°م @12V (×2 @24V) |
| Working Temp | −20°C to +50°C | درجة الحرارة التشغيلية | −20 إلى +50°م |
| Terminal Gauge | 28–10 AWG | سماكة الأسلاك | 28–10 AWG |
| Waterproof Grade | IP32 | درجة الحماية | IP32 |
| Size (body) | 168 × 92 × 41.5 mm | الأبعاد | 168 × 92 × 41.5 مم |
| Net Weight | ≈ 320 g | الوزن الصافي | ≈ 320 جم |
Diagram guidance: PV → PV terminals, Battery → BAT terminals, DC lamp/strip → LOAD; follow the included wiring schematic (as shown in the product diagram).
إرشاد التوصيل: الألواح إلى أطراف PV، البطارية إلى BAT، والمصباح/الشريط إلى LOAD؛ اتّبع مخطط التوصيل المرفق (كما بالصورة التخطيطية).
Battery compatibility / توافق البطاريات
Sealed, AGM, GEL lead-acid chemistries are supported. Lithium packs may operate only with an external BMS and conservative set-points.
البطاريات الرصاص-الأسيد (المغلقة/AGM/GEL) مدعومة. بطاريات الليثيوم تعمل فقط مع BMS خارجي وضبط محافظ.
