74574 Octal D-Type Flip-Flop IC DIP-20

The 74574 Octal D-Type Flip-Flop IC DIP-20 is a high-speed CMOS logic integrated circuit designed for reliable 8-bit data storage, synchronous signal latching, and bus-oriented digital control applications. This device contains eight positive-edge-triggered D-type flip-flops with non-inverting 3-state outputs, making it an excellent choice for digital systems that need stable parallel data transfer and controlled output sharing. According to the datasheet, this family operates from 2V to 6V, supports 3-state outputs, offers low power consumption, and is intended for bus driving, buffer registers, I/O ports, and working registers.

The 74574 Octal D-Type Flip-Flop IC DIP-20 captures data on the low-to-high transition of the clock input, allowing designers to store 8-bit data in a synchronized and predictable way. Its output-enable input allows all outputs to switch between normal logic operation and high-impedance mode, which is especially useful when multiple devices share the same data bus. This makes the IC highly practical in microcontroller interfaces, processor-based systems, digital storage stages, and general-purpose logic designs where clean timing and controlled output states are required. The datasheet also describes the device as suitable for buffer registers, I/O ports, bidirectional bus drivers, and working registers.

Because the 74574 Octal D-Type Flip-Flop IC DIP-20 uses CMOS technology, it provides a useful combination of speed and low current consumption. At 5V, the datasheet specifies ±6 mA output drive, 80 µA maximum ICC, and a typical propagation delay of about 22 ns, which makes it suitable for many standard digital electronics projects and embedded logic boards. The through-hole DIP-20 package also makes it easy to use on breadboards, prototyping boards, training kits, and repair applications.

This IC is a practical option when you need to latch several digital lines at once, isolate a shared bus with 3-state outputs, or create a stable 8-bit storage stage between logic blocks. Whether you are building an educational digital circuit, an interface board, a data holding register, or a timing-controlled logic system, the 74574 Octal D-Type Flip-Flop IC DIP-20 offers dependable operation and straightforward integration.

Specifications

• Product Type: Octal D-Type Flip-Flop IC
• Model Family: 74574 / 74HC574
• Logic Type: Positive-Edge-Triggered D-Type Flip-Flop
• Number of Flip-Flops: 8
• Output Type: Non-Inverting 3-State Outputs
• Package Type: DIP-20
• Mounting Type: Through Hole
• Operating Voltage Range: 2V to 6V
• Typical Propagation Delay: 22 ns
• Maximum Supply Current: 80 µA
• Output Drive: ±6 mA at 5V
• Operating Temperature Range: -40°C to +85°C
• Suitable For: Buffer registers, bus interfacing, digital storage, synchronous logic systems

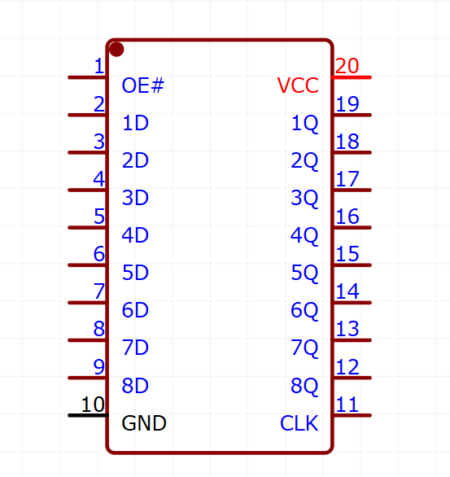

Pinout

The 74574 Octal D-Type Flip-Flop IC DIP-20 includes eight data inputs, eight corresponding outputs, one clock input, one output-enable input, supply voltage, and ground. The standard pin arrangement is:

• Pin 1: Output Enable
• Pins 2 to 9: Data Inputs
• Pin 10: Ground
• Pin 11: Clock
• Pins 12 to 19: Outputs
• Pin 20: VCC

Pinout Image

Package Dimensions

The uploaded package drawing shows the PDIP-20 mechanical outline, suitable for through-hole mounting and PCB layout reference. This is useful when checking body width, lead pitch, seating plane, and overall footprint before board design or replacement work.

Package Dimensions Image

Applications

• 8-bit data latching circuits
• Bus registers
• Microcontroller and processor interfacing
• Digital storage stages
• Parallel data buffering
• Shared bus systems using 3-state outputs
• Timing-controlled digital circuits
• Working registers and control logic boards
• التعليمية الرقمية وتجارب المنطق الرقمي

Package Contents

• 1 x 74574 Octal D-Type Flip-Flop IC DIP-20

Datasheet

The official datasheet confirms that the device is an octal edge-triggered D-type flip-flop with 3-state outputs, designed for bus-oriented applications, with operation from 2V to 6V, low-power CMOS performance, and PDIP-20 package availability.

C67579 (1)

آي سي 74574 فليب فلوب ثماني دي تايب ديب 20 رجل

يُعد آي سي 74574 فليب فلوب ثماني دي تايب ديب 20 رجل دائرة منطقية عالية السرعة مخصصة لتخزين البيانات الرقمية بالتوازي، وتثبيت الإشارات بشكل متزامن، وبناء مراحل حفظ بيانات مستقرة داخل الدوائر الإلكترونية. يحتوي هذا المكوّن على ثمانية فليب فلوب من نوع دي تايب تعمل مع الحافة الصاعدة لإشارة الساعة، مع مخارج غير عاكسة ثلاثية الحالة، مما يجعله مناسبًا جدًا لدوائر نقل البيانات، ودوائر حفظ القيم الرقمية، والتعامل مع خطوط البيانات المشتركة داخل الأنظمة الرقمية. وتوضح الداتا شيت أن هذا المكوّن يعمل ضمن مدى تغذية من 2 فولت إلى 6 فولت، مع استهلاك منخفض للطاقة، ومخارج ثلاثية الحالة مناسبة لقيادة خطوط البيانات مباشرة.

يقوم آي سي 74574 فليب فلوب ثماني دي تايب ديب 20 رجل بقراءة البيانات الموجودة على المداخل وتخزينها عند انتقال نبضة الساعة من المستوى المنخفض إلى المرتفع. وهذا يجعله مناسبًا للأنظمة التي تعتمد على التزامن الدقيق بين الإشارات. كما يوفّر مدخلًا خاصًا للتحكم في تمكين المخارج، بحيث يمكن وضع جميع المخارج في حالة فصل كهربائي عالية المعاوقة عند الحاجة، وهي ميزة مهمة جدًا عند استخدام أكثر من دائرة على نفس خط البيانات بدون تعارض. ولهذا السبب يُستخدم هذا المكوّن بكثرة في سجلات البيانات، ومنافذ الإدخال والإخراج، ومراحل حفظ البيانات، ودوائر الربط بين المتحكمات الدقيقة وباقي أجزاء النظام.

يتميّز هذا الآي سي ببنية منطقية مناسبة لتطبيقات التخزين الموازي والتحكم الرقمي، كما أنه يجمع بين السرعة العملية والاستهلاك المنخفض للطاقة. وتذكر الداتا شيت أن تيار التغذية الأقصى منخفض، وأن الدائرة توفّر قدرة خرج مناسبة عند خمسة فولت، مع زمن انتشار نموذجي يقارب 22 نانوثانية، ما يجعلها مناسبة لمجموعة واسعة من التطبيقات التعليمية والعملية داخل لوحات التجارب ولوحات الدوائر المطبوعة. كما أن عبوة ديب 20 رجل تسهّل استخدامه في التجارب، والصيانة، والمشروعات التي تعتمد على التركيب من خلال الثقوب.

إذا كنت تحتاج إلى دائرة تقوم بتثبيت ثماني إشارات رقمية في نفس اللحظة، أو تريد مرحلة تخزين بيانات مستقرة بين أجزاء النظام، أو تحتاج إلى التعامل مع ناقل بيانات مشترك بطريقة منظمة وآمنة، فإن آي سي 74574 فليب فلوب ثماني دي تايب ديب 20 رجل يُعد اختيارًا ممتازًا في مشروعات المنطق الرقمي، ولوحات التحكم، والأنظمة التعليمية، ودوائر الواجهات الرقمية.

المواصفات

• نوع المنتج: آي سي فليب فلوب ثماني
• العائلة المنطقية: 74574 / 74HC574
• نوع التشغيل: دي تايب مع الحافة الصاعدة
• عدد القنوات: 8
• نوع المخارج: مخارج غير عاكسة ثلاثية الحالة
• نوع العبوة: ديب 20 رجل
• طريقة التركيب: من خلال الثقوب
• جهد التشغيل: من 2 فولت إلى 6 فولت
• زمن الانتشار النموذجي: 22 نانوثانية
• أقصى تيار تغذية: 80 ميكروأمبير
• قدرة الخرج: ±6 ملي أمبير عند 5 فولت
• مدى حرارة التشغيل: من 40 درجة مئوية تحت الصفر إلى 85 درجة مئوية
• مناسب لتطبيقات: سجلات البيانات، الربط مع المتحكمات، حفظ البيانات الرقمية، أنظمة المنطق المتزامن

توزيع الأرجل

يحتوي آي سي 74574 فليب فلوب ثماني دي تايب ديب 20 رجل على مدخل تمكين للمخارج، وثمانية مداخل بيانات، وثمانية مخارج مقابلة، بالإضافة إلى رجل الساعة، وجهد التغذية، والأرضي. التوزيع القياسي للأرجل كالتالي:

• الرجل 1: تمكين المخارج
• الأرجل من 2 إلى 9: مداخل البيانات
• الرجل 10: الأرضي
• الرجل 11: الساعة
• الأرجل من 12 إلى 19: المخارج
• الرجل 20: جهد التغذية

الأبعاد الميكانيكية

التطبيقات

• دوائر تثبيت البيانات ثمانية البت
• سجلات البيانات
• دوائر الربط مع المتحكمات والمعالجات
• مراحل حفظ البيانات الرقمية
• دوائر العزل على خطوط البيانات المشتركة
• أنظمة المخارج ثلاثية الحالة
• دوائر التوقيت والمنطق المتزامن
• لوحات التحكم والمنطق الرقمي
• المشروعات التعليمية الخاصة بالإلكترونيات الرقمية

محتويات المنتج

• 1 × آي سي 74574 فليب فلوب ثماني دي تايب ديب 20 رجل

الداتا شيت

تؤكد الداتا شيت الرسمية أن هذا المكوّن عبارة عن فليب فلوب ثماني يعمل مع الحافة الصاعدة ويحتوي على مخارج ثلاثية الحالة، ومصمم خصيصًا لتطبيقات خطوط البيانات، وسجلات التخزين، والربط الرقمي، مع دعم جهد تشغيل من 2 فولت إلى 6 فولت.
