وفر -25% موديول مضخم صوت MAX98357A I2S بقدرة 3 وات Class D

موديول مضخم صوت MAX98357A I2S بقدرة 3 وات Class D

السعر الأصلي هو: 200.00 EGP.السعر الحالي هو: 150.00 EGP.

موديول مضخم صوت MAX98357A I2S بقدرة 3 وات Class D يحول الصوت الرقمي I2S إلى خرج صوت Mono لتشغيل سماعة مباشرة. يعمل بجهد 2.5–5.5 فولت ويوفر قدرة تصل إلى 3.2 وات مع سماعة 4 أوم عند استخدام تغذية 5 فولت. الموديول غير ملحوم، ويأتي طرف السماعة والـPin Header منفصلين ويحتاجان إلى اللحام.

SKU MAX98357A Mod SKU SYS X9412 التوفر متوفر
تأكيد الكميات بيتم بعد مراجعة الأوردر، وتجهيز وشحن الطلب بيستغرق عادة من 3 إلى 5 أيام عمل. توافر المنتج على الموقع لا يعني بالضرورة توافره داخل الفرع، لذلك اعمل الأوردر مسبقًا لتأكيد الكمية وتجهيزه.
تحتاج مساعدة؟ تواصل معنا
☎ محتاج مساعدة؟ اتصل بنا 0104 453 9059
Add to wishlist
مشاركة
شحن سريع توصيل لجميع محافظات مصر
طرق دفع مرنة دفع عند الاستلام ودفع أونلاين
تأكيد الكمية يتم تأكيد الكمية بعد مراجعة الأوردر
دعم فني مساعدة في اختيار القطع المناسبة

الوصف

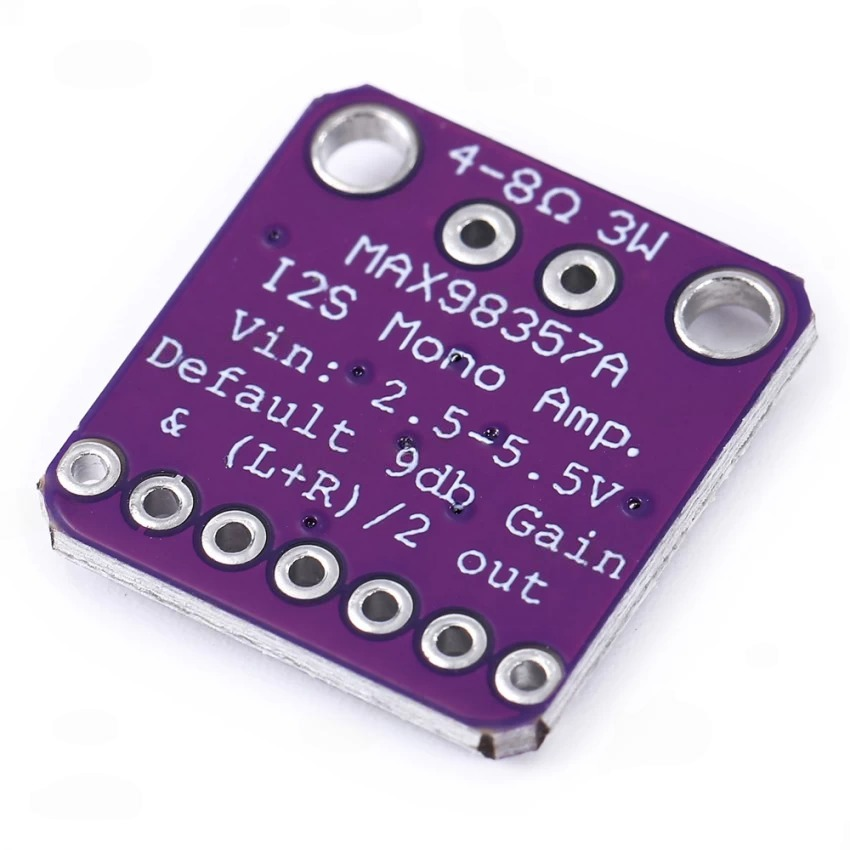

موديول مضخم صوت MAX98357A I2S بقدرة 3 وات Class D

يجمع موديول مضخم صوت MAX98357A I2S بقدرة 3 وات Class D بين واجهة الصوت الرقمية I2S ومحول DAC ومضخم صوت Mono عالي الكفاءة على بوردة صغيرة. يستقبل الموديول الصوت الرقمي مباشرة من المتحكم أو الكمبيوتر الصغير المتوافق، ويمكنه تشغيل سماعة بدون الحاجة إلى DAC صوت خارجي.

تنبيه بخصوص التجميع: يأتي الموديول غير ملحوم. طرف توصيل السماعة 2 Pin والـMale Pin Header المكون من 7 أطراف يأتيان منفصلين ويجب لحامهما قبل الاستخدام.

microohm 913

أهم المميزات

  • مدخل صوت رقمي مباشر من خلال واجهة I2S.
  • DAC ومضخم صوت Mono من نوع Class D مدمجان في نفس البوردة.
  • قدرة خرج تصل إلى 3.2 وات مع سماعة 4 أوم وتغذية 5 فولت.
  • جهد تشغيل واسع من 2.5 إلى 5.5 فولت DC.
  • يدعم معدلات عينات صوت من 8kHz إلى 96kHz.
  • يدعم بيانات صوت بدقة 16 و24 و32 بت.
  • يدعم كسب 3 أو 6 أو 9 أو 12 أو 15dB.
  • الكسب الافتراضي 9dB عند ترك طرف GAIN بدون توصيل.
  • كفاءة تصل إلى 92% في ظروف التشغيل المحددة.
  • حجم صغير مناسب لمشروعات الصوت المدمجة والمحمولة.

المواصفات الفنية

شريحة المضخمMAX98357A
نوع المضخممضخم Mono Class D مع DAC مدمج
مدخل الصوت الرقميI2S / Left-Justified
جهد التشغيل2.5–5.5 فولت DC
أقصى قدرة خرجتصل إلى 3.2 وات مع 4 أوم عند 5 فولت
مقاومة السماعة المناسبة4–8 أوم
معدل العينات8kHz إلى 96kHz
دقة بيانات الصوت16 / 24 / 32 بت
الكسب القابل للاختيار3 / 6 / 9 / 12 / 15dB
الكسب الافتراضي9dB عند ترك GAIN بدون توصيل
خرج السماعةخرج Mono تفاضلي
أبعاد البوردةحوالي 18 × 19 مم

الأطراف ووظيفة كل طرف

VINدخل التغذية الموجب من 2.5 إلى 5.5 فولت
GNDأرضي التغذية والإشارة
BCLKدخل ساعة البت لإشارة I2S
LRCدخل ساعة اختيار قناة اليمين واليسار
DINدخل بيانات الصوت الرقمية
GAINضبط قيمة كسب مضخم الصوت
SDالتحكم في الإيقاف واختيار قناة الصوت
OUT+ / OUT−خرج السماعة التفاضلي

microohm 914

التوصيل

  • وصل VIN بمصدر تغذية ثابت من 2.5 إلى 5.5 فولت DC.
  • وصل GND مع أرضي المتحكم.
  • وصل BCLK وLRC وDIN مع إشارات I2S المطابقة في المتحكم.
  • وصل السماعة بين OUT+ وOUT− فقط.
  • لا توصل أي طرف من طرفي خرج السماعة مع GND.
  • يجب لحام طرف السماعة والـPin Header قبل استخدام الموديول.

microohm 910

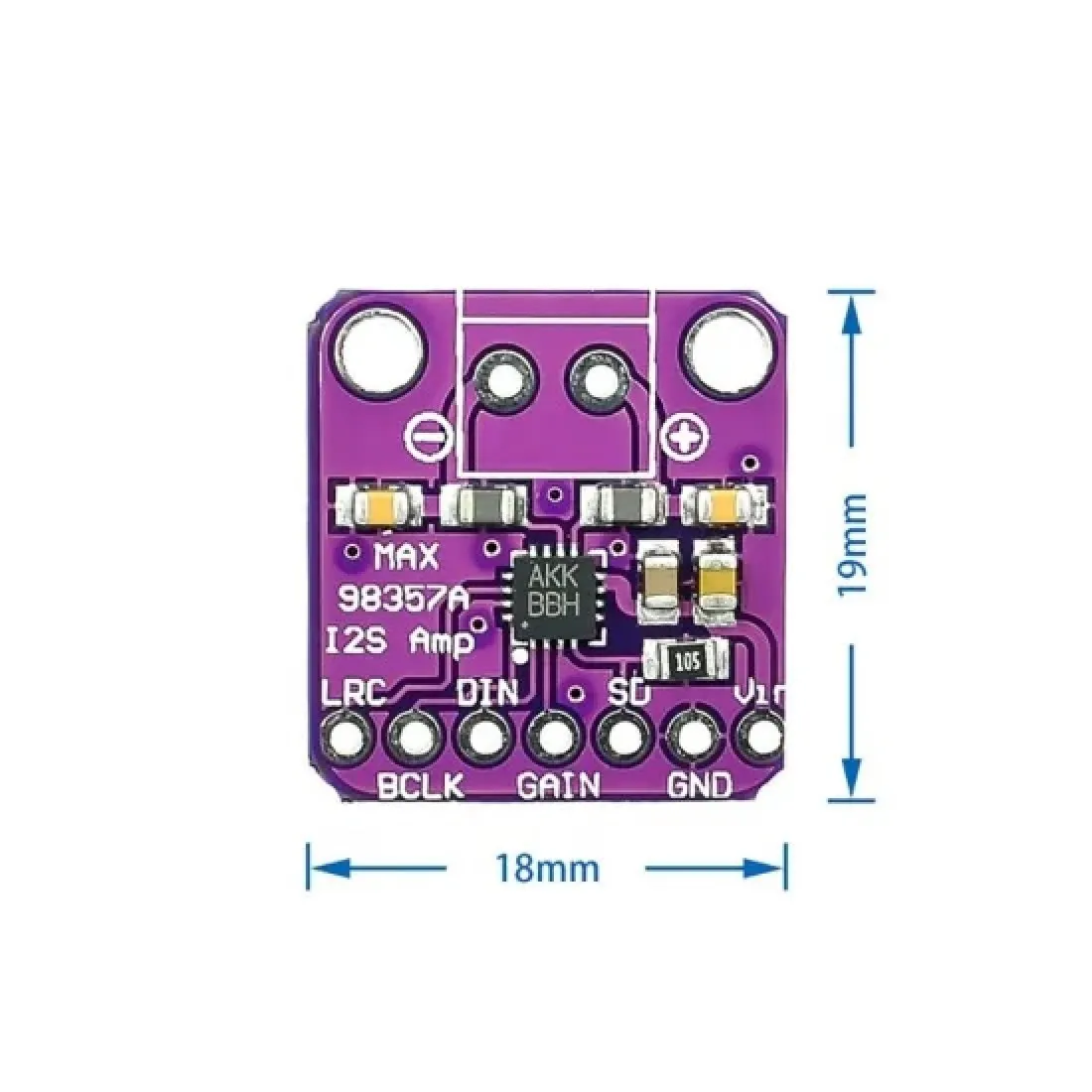

الأبعاد والتصميم

تبلغ أبعاد البوردة حوالي 18 × 19 مم. يأتي طرف السماعة والـPin Header منفصلين، مما يسمح باختيار اتجاه التركيب المناسب قبل اللحام.

microohm 915التوافق

يتوافق الموديول مع المتحكمات والكمبيوترات الصغيرة التي توفر خرج صوت I2S، ومنها العديد من لوحات ESP32 وRaspberry Pi. لا يستقبل الموديول إشارة صوت Analog عادية من مدخل AUX.

يمكن استخدامه مع لوحة تطوير ESP32 في مشروعات الصوت الرقمي. ويمكنك أيضًا مشاهدة المزيد داخل قسم موديولات مضخمات الصوت.

الاستخدامات

  • مشروعات الصوت باستخدام ESP32 وRaspberry Pi.
  • السماعات المحمولة Mono.
  • المساعدات الصوتية وأجهزة التنبيه.
  • المشروعات التفاعلية التي تحتاج إلى خرج صوت.
  • مشغلات الصوت الرقمية المخصصة.
  • التجارب التعليمية والنماذج الإلكترونية.

محتويات العبوة

  • 1 × موديول مضخم صوت MAX98357A غير ملحوم.
  • 1 × طرف توصيل سماعة 2 Pin منفصل وغير ملحوم.
  • 1 × Male Pin Header عدد 7 أطراف منفصل وغير ملحوم.

ملاحظات مهمة

  • طرف السماعة والـMale Pin Header غير ملحومين على البوردة.
  • أدوات اللحام والقصدير غير مرفقة مع المنتج.
  • الموديول يوفر خرج صوت Mono تفاضلي.
  • ممنوع توصيل OUT+ أو OUT− مباشرة بالأرضي.
  • استخدم مصدر تغذية ثابتًا يتحمل تيار السماعة.
  • قدرة الخرج الفعلية تعتمد على جهد التغذية ومقاومة السماعة وإشارة الصوت وظروف التشغيل.

المرفقات والداتا شيت

تحميل داتا شيت MAX98357A / MAX98357B بصيغة PDF
