DC 10A PWM Motor Speed Controller Low Voltage Adjustable Drive Module

Mini PWM DC Motor Speed Controller & LED Dimmer 5V–16V 10A

The Mini PWM DC Motor Speed Controller & LED Dimmer 5V–16V 10A is a small yet powerful control module designed for low-voltage DC applications that require stable and adjustable output. Using PWM (Pulse Width Modulation) technology, this module allows smooth control of DC motor speed as well as LED brightness, making it a practical choice for makers, technicians, and electronics developers.

Its compact PCB layout makes it especially suitable for projects where installation space is limited. Based on the dimensions visible in the product photos, the board measures approximately 30mm × 20mm × 14mm, making it easy to integrate into enclosures, robot platforms, compact control panels, and custom electronic assemblies.

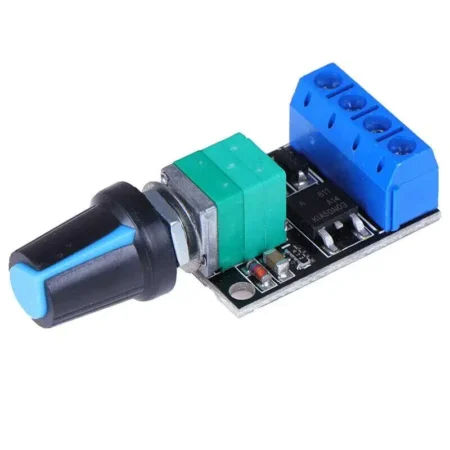

Smooth Adjustment with Rotary Knob

The built-in rotary potentiometer offers convenient manual control. Turning the knob clockwise powers the module on and increases the output gradually, allowing nearly stepless regulation from a very low duty cycle up to almost full output. This makes it useful in applications where fine tuning is important, such as:

• Small DC fan speed adjustment
• Mini drill or low-voltage motor control
• DIY robotics and automation projects
• Adjustable LED strip brightness
• Electronic testing benches
• Custom control panels and embedded systems

Designed for DC Motors and Compatible LED Dimming

This PWM controller is primarily intended for DC motor speed regulation, but it can also be used as an LED dimmer when the LED load is suitable for direct PWM-based control. It performs efficiently while minimizing unnecessary power loss, helping improve performance compared to simple resistive dimming methods.

For LED use, the connected light source must be compatible with the input voltage and control method. In some LED applications, a current-limiting resistor or proper LED driver arrangement may still be required depending on the LED type and wiring design.

Reliable Electrical Performance

This module supports an input voltage range from 5V DC to 16V DC, which makes it suitable for many low-voltage systems such as 6V, 9V, 12V, and some 15V DC setups. It can handle up to 10A continuous current under proper conditions, with a short peak current up to 20A for less than 10 seconds.

With a maximum efficiency up to 98%, the module is designed to provide effective power control with reduced heat generation compared to less efficient adjustment methods. This is especially useful in compact electronics where thermal performance matters.

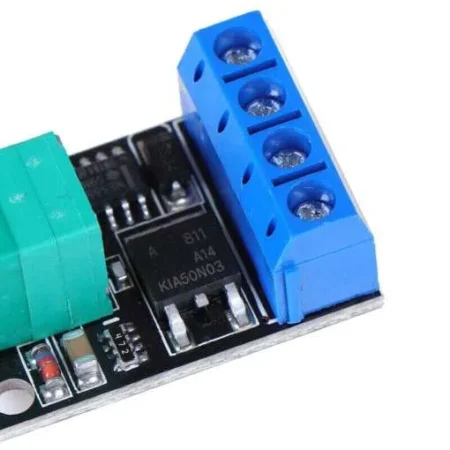

Practical Terminal Layout

From the markings shown on the module, the screw terminal block is arranged for simple connection between the power supply input and the load output. The board labeling helps identify positive and negative wiring for both sides, making installation easier for hobby and workshop use. A mounting hole design is also included for convenient fixing inside a project box or panel.

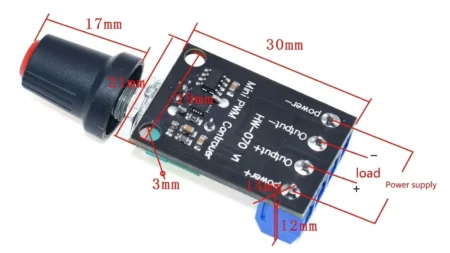

Mechanical Details from Product Images

Visible dimensions from the images indicate the following approximate mechanical details:

• PCB length: 30mm
• PCB width: 20mm
• PCB height: 14mm
• Knob length: approximately 17mm
• Potentiometer body area: about 21mm
• Mounting hole diameter: around 3mm
• Terminal block width: about 12mm
• Marked center spacing shown near board area: approximately 19mm

These compact dimensions make the module a strong option when both performance and space-saving design are important.

Specifications

• Product Type: Mini PWM DC motor speed controller / LED dimmer
• Working Voltage: 5V–16V DC
• Continuous Current: 10A
• Peak Current: 20A for less than 10 seconds
• Control Method: Rotary potentiometer
• Speed / Brightness Regulation: PWM stepless adjustment
• Duty Cycle Range: 0%–99%
• Maximum Efficiency: Up to 98%
• Board Dimensions: Approx. 30mm × 20mm × 14mm
• Knob Type: Manual rotary control with on/off click action
• Mounting: PCB mounting holes provided
• Application Type: Low-voltage DC motor control and compatible LED dimming

Applications

• DC motor speed control in robotics
• Small automation systems
• DIY electronics projects
• LED strip brightness adjustment
• Low-voltage fan control
• Test benches and prototyping
• Educational demonstrations of PWM control
• Compact embedded control systems

Important Note

This module is mainly designed for DC motor speed control. When using it for LED dimming, make sure the connected LED load is suitable for direct PWM control and matched to the supply voltage. Some LED setups may require additional current limiting or a dedicated driver depending on the LED type.

Package Includes

• 1 × Mini PWM DC Motor Speed Controller & LED Dimmer 5V–16V 10A

متحكم سرعة محرك تيار مستمر PWM صغير 5 فولت إلى 16 فولت 10 أمبير مع ديمر إضاءة

يُعد متحكم سرعة محرك تيار مستمر PWM صغير 5 فولت إلى 16 فولت 10 أمبير مع ديمر إضاءة من الوحدات العملية المناسبة للمشروعات التي تحتاج إلى تحكم مرن وثابت في خرج القدرة. تعتمد هذه الوحدة على تقنية تعديل عرض النبضة، وهي طريقة فعالة تسمح بتغيير سرعة المحرك أو درجة سطوع الإضاءة بشكل سلس مع كفاءة عالية.

يمتاز المنتج بحجمه الصغير، حيث توضح الصور أن أبعاد اللوحة تقارب 30 × 20 × 14 مم، مما يجعله مناسبًا جدًا للتركيب داخل العلب الصغيرة، وحدات التحكم المدمجة، أنظمة الروبوت، ولوحات التجارب والمشروعات التعليمية.

ضبط سلس بواسطة مقبض دوار

تحتوي الوحدة على مقاومة متغيرة دوارة تسمح بالتحكم اليدوي المباشر. عند تدوير المقبض في اتجاه الفتح تبدأ الوحدة في العمل، ثم يمكن زيادة الخرج تدريجيًا حتى الوصول إلى مستوى مرتفع من السرعة أو الإضاءة. هذا يجعلها مناسبة للتطبيقات التي تحتاج إلى تحكم مرن مثل:

• ضبط سرعة المراوح الصغيرة
• التحكم في محركات التيار المستمر منخفضة الجهد
• مشروعات الروبوتات والهواة
• خفض أو رفع شدة إضاءة شرائط الإضاءة
• لوحات التحكم الإلكترونية
• التجارب التعليمية الخاصة بمبدأ PWM

مناسبة للمحركات ويمكن استخدامها مع الإضاءة

هذه الوحدة مصممة أساسًا للتحكم في سرعة محركات التيار المستمر، كما يمكن استخدامها كذلك في التحكم في شدة الإضاءة عند توصيل حمل ضوئي مناسب لطريقة التشغيل. وتوفر هذه التقنية أداءً أكثر كفاءة من طرق التحكم التقليدية التي تعتمد على فقد القدرة في صورة حرارة.

وعند استخدامها مع الإضاءة، يجب التأكد من أن مصدر الإضاءة مناسب للجهد المستخدم وطريقة التحكم. بعض أنواع الإضاءة قد تحتاج إلى مقاومة تحديد تيار أو دائرة تشغيل مناسبة حسب نوع الحمل وطريقة التوصيل.

أداء كهربائي جيد وكفاءة مرتفعة

تعمل الوحدة ضمن نطاق جهد من 5 فولت إلى 16 فولت تيار مستمر، ما يجعلها مناسبة للعديد من التطبيقات الشائعة مثل 6 فولت و9 فولت و12 فولت وبعض الأنظمة منخفضة الجهد الأخرى. كما تتحمل تيارًا مستمرًا حتى 10 أمبير، مع إمكانية تحمل تيار لحظي يصل إلى 20 أمبير لمدة قصيرة تقل عن 10 ثوانٍ.

وتصل كفاءة التشغيل إلى 98% تقريبًا، وهو ما يساعد على تقليل الفقد الحراري وتحسين أداء الدائرة، خاصة في المساحات الصغيرة أو التطبيقات التي تحتاج إلى تشغيل مستقر لفترات طويلة.

تصميم عملي وسهل التوصيل

توضح العلامات المطبوعة على اللوحة أماكن توصيل دخل التغذية وخرج الحمل، مع توضيح الأقطاب الموجبة والسالبة لتسهيل التوصيل. كما تحتوي اللوحة على فتحات تثبيت تساعد على تركيبها داخل صندوق مشروع أو على قاعدة مناسبة بشكل منظم وآمن.

تفاصيل ميكانيكية مستفادة من الصور

استنادًا إلى الصور المرفقة، يمكن ملاحظة التفاصيل التقريبية التالية:

• طول اللوحة: 30 مم
• عرض اللوحة: 20 مم
• ارتفاع اللوحة: 14 مم
• طول المقبض تقريبًا: 17 مم
• جزء جسم المقاومة المتغيرة يقارب: 21 مم
• قطر فتحة التثبيت: حوالي 3 مم
• عرض ترمينال التوصيل: حوالي 12 مم
• قياس موضح على اللوحة في الصورة يقارب: 19 مم

هذا الحجم الصغير يمنح الوحدة أفضلية واضحة في المشروعات التي تحتاج إلى أداء جيد مع أقل مساحة ممكنة.

المواصفات

• نوع المنتج: متحكم سرعة محرك تيار مستمر صغير / ديمر إضاءة
• جهد التشغيل: من 5 فولت إلى 16 فولت تيار مستمر
• التيار المستمر: 10 أمبير
• التيار اللحظي الأقصى: 20 أمبير لمدة أقل من 10 ثوانٍ
• طريقة التحكم: مقاومة متغيرة دوارة
• نمط التحكم: تعديل عرض النبضة بتحكم سلس
• نسبة التشغيل: من 0% إلى 99%
• الكفاءة القصوى: حتى 98%
• أبعاد اللوحة: حوالي 30 × 20 × 14 مم
• نوع التشغيل: مقبض دوار مع فتح وغلق
• التثبيت: فتحات تثبيت موجودة باللوحة
• الاستخدام: التحكم في سرعة المحركات والتحكم في شدة الإضاءة المناسبة

الاستخدامات

• التحكم في سرعة محركات التيار المستمر
• تطبيقات الروبوتات والمشروعات التعليمية
• أنظمة التحكم الصغيرة
• التحكم في شدة إضاءة الشرائط الضوئية
• ضبط سرعة المراوح منخفضة الجهد
• دوائر التجارب والاختبار
• تعلم مبدأ تعديل عرض النبضة عمليًا
• المشروعات الإلكترونية المدمجة

ملاحظة مهمة

هذه الوحدة مخصصة بالأساس للتحكم في سرعة محركات التيار المستمر. وعند استخدامها في التحكم في شدة الإضاءة، يجب التأكد من أن الحمل الضوئي مناسب لطريقة التشغيل ومتناسب مع جهد التغذية. بعض التطبيقات قد تحتاج إلى وسيلة مناسبة لتحديد التيار حسب نوع الإضاءة.

محتويات العبوة

• قطعة واحدة × متحكم سرعة محرك تيار مستمر PWM صغير 5 فولت إلى 16 فولت 10 أمبير مع ديمر إضاءة
