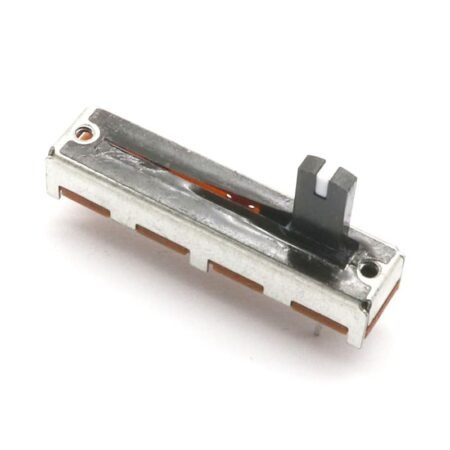

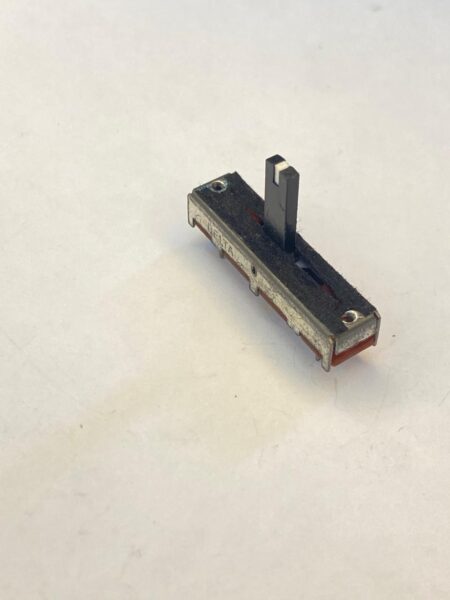

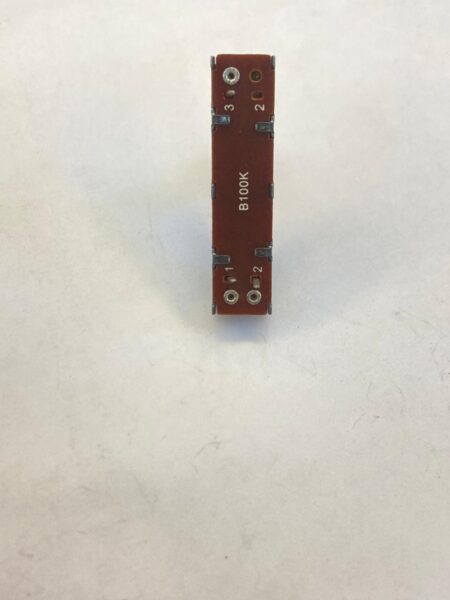

Linear Slide Pot 100k 104 — 3-Pin, Short-Throw, Mechanical End-Detent

The Linear Slide Pot 100k 104 is a single-gang 100 kΩ linear slide potentiometer (code 104) with 3 pins. Your unit measurements are used as the definitive specs: body 45 mm length × 8.2 mm width, slider shaft 14.7 mm length, and a travel (stroke) of 35 mm. One end of the travel has a mechanical detent (click) region; with only 3 pins, this detent is tactile only and does not actuate an electrical switch.

Why it’s a good fit

• ✅ 100 kΩ linear (104): Predictable position-to-voltage behavior for compact mixers and controllers.

• 🔌 3-pin simplicity: Use as a voltage divider (3 pins) or a variable resistor (2 pins).

• 📏 Short-throw form factor: 35 mm travel within a 45 × 8.2 mm body—fast, space-efficient control.

• 🧲 Mechanical end-detent: Clear tactile feedback at one end of the stroke; no extra terminals involved.

• 🧩 Small slider shaft: 14.7 mm shaft length for low-profile panels and compact caps.

Typical uses

• 🎚️ Compact audio: Channel trim, send level, cue balance, FX depth.

• 🎛️ Synth/MIDI DIY: Filter amount, modulation depth, morph controls.

• 🔆 Control/education: Brightness blend, general CV input, ADC demos.

Integration notes (exact & practical)

• ⚙️ Voltage divider: Outer pins to reference (e.g., 0–5 V), wiper (center pin) as the control voltage to your circuit or ADC.

• 🧪 Rheostat mode: Wiper plus either outer pin if you need variable resistance only.

• 🎚️ Detent behavior: The end-click is mechanical; resistance continues changing to the hard stop—no on/off switch present.

• 🛠️ Panel/slot alignment: Center the slot over the 35 mm travel; keep the carriage parallel to avoid rub and wear.

• 🧼 Care: Keep dust/flux off the track; avoid solvents on the carbon element; adjust with light force.

Specifications

What’s included

• ✅ 1× Linear Slide Pot 100k 104, 3-pin, 45 × 8.2 mm body, 14.7 mm shaft, 35 mm travel, mechanical end-detent.

FAQs (clear & correct)

• Is the click an on/off switch? No. It’s a mechanical detent only; there are no additional electrical terminals.

• Is the taper logarithmic? No. It’s linear (code 104).

• Can I read it with an MCU? Yes. Wire as a divider and read the wiper with an ADC.

• Can it drive a load directly? No. Use it as a control element, not a power path.

Common terms: linear slide pot 100k, 104 slide potentiometer, 3-pin slider, short-throw fader, mechanical detent slide pot.

Linear Slide Pot 100k 104 — منزلق خطي 3 أطراف، مشوار قصير، نقرة طرفية

يعمل Linear Slide Pot 100k 104 كمنزلق مقاومة خطي 100 كيلو أوم (الترميز 104) بعدد 3 أطراف. تم اعتماد قياسات وحدتك كمرجعية نهائية: طول جسم 45 مم × عرض 8.2 مم، طول عمود منزلق 14.7 مم، ومشوار (Stroke) مقداره 35 مم. توجد نقرة ميكانيكية في نهاية أحد طرفي المشوار؛ وبما أن القطعة 3 أطراف فقط فالنقرة ميكانيكية وليست مفتاح تشغيل/إيقاف.

لماذا تناسب احتياجاتك

• ✅ 100 كيلو أوم خطي (104): استجابة موضع-إلى-جهد متسقة للمكسرات الصغيرة والمتحكمات.

• 🔌 3 أطراف بسيطة: كمقسم جهدي (3 أطراف) أو كمقاوم متغيّر (طرفان).

• 📏 مشوار قصير: 35 مم ضمن جسم 45 × 8.2 مم — تحكم سريع ومساحة أقل.

• 🧲 نقرة طرف المشوار: إحساس واضح بالنهاية بدون أطراف كهربائية إضافية.

• 🧩 عمود منزلق صغير: 14.7 مم لواجهات منخفضة الارتفاع.

استخدامات نموذجية

• 🎚️ الصوت المدمج: ضبط مستوى القناة، الإرسال، المزج.

• 🎛️ مشاريع سينث/MIDI: مقدار الفلتر والمودوليشن.

• 🔆 التحكم/التعليم: مزج السطوع، إشارات تحكم، أمثلة ADC.

إرشادات دمج (دقيقة)

• ⚙️ مقسم جهدي: الطرفان الخارجيان للمرجع، الماسحة (الطرف الأوسط) هي جهد التحكم.

• 🧪 كمقاوم متغيّر: الماسحة مع أحد الطرفين الخارجيين.

• 🎚️ سلوك النقرة: نقرة ميكانيكية فقط؛ يستمر تغيّر المقاومة حتى التوقف النهائي دون مفتاح إضافي.

• 🛠️ محاذاة الواجهة: اجعل الفتحة متمحورة فوق مشوار 35 مم، مع تثبيت مستقيم للعربة.

• 🧼 العناية: أبقِ المسار نظيفًا وتجنّب المذيبات على العنصر الكربوني.

المواصفات

المحتويات

• ✅ قطعة واحدة Linear Slide Pot 100k 104، 3 أطراف، جسم 45 × 8.2 مم، عمود 14.7 مم، مشوار 35 مم، نقرة طرفية ميكانيكية.

أسئلة شائعة

• هل النقرة مفتاح تشغيل/إيقاف؟ لا. هي ميكانيكية فقط ولا توجد أطراف إضافية.

• هل المنحنى لوغاريتمي؟ لا. خطي (104).

• هل يمكن قراءته بمتحكم؟ نعم. كمقسم جهدي إلى ADC.

• هل يصلح للأحمال؟ لا. للاستخدام كعنصر تحكم فقط.

مصطلحات دارجة: منزلق 100k خطي، 104، منزلق 3 أطراف، مشوار قصير، نقرة نهاية مشوار.
