Mijing SW-03 Rosin Atomizer Mainboard Short Circuit Detector Pen

1. Product Overview

The Mijing SW-03 Rosin Atomizer Mainboard Short Circuit Detector Pen is a specialized diagnostic tool used in electronic repair to help locate short circuits visually. It is especially useful for mobile phone motherboard repair, tablet PCB troubleshooting, and compact board diagnostics where the fault area is too small to detect by touch or visual inspection alone.

During short-circuit diagnosis, technicians often inject controlled voltage into the suspected power rail and then look for the component or area that heats first. The Mijing SW-03 Rosin Atomizer Mainboard Short Circuit Detector Pen helps make this heat visible. It atomizes small particles of rosin and produces smoke that can be directed over the board. When the smoke passes over the hot component, the behavior of the smoke and rosin residue helps reveal the faulty area faster.

This tool is not a thermal camera replacement, but it is a practical, affordable, and bench-friendly short-circuit detection aid. It is useful when working under a microscope and can save time during fault tracing, especially on dense motherboards where power ICs, capacitors, filters, and small SMD components are located very close together.

2. Main Function

The main purpose of the Mijing SW-03 Rosin Atomizer Mainboard Short Circuit Detector Pen is to assist with short-circuit detection by using rosin smoke as a visual indicator.

Instead of applying heat directly with a soldering iron, the technician places small rosin particles inside the atomizer chamber. When the pen is powered through USB and the button is pressed, the internal coil heats the rosin and creates visible smoke. This smoke is then directed toward the suspected board area.

When the board is powered through a current-limited power supply, the shorted area normally heats faster than the surrounding area. The rosin smoke helps show where the heat is concentrated, making the short easier to find.

This workflow is commonly used in mobile repair, especially for:

• shorted main power rails,
• shorted capacitors,
• shorted integrated circuits,
• unknown hot spots on phone motherboards,
• board-level troubleshooting before removing components.

3. Power and Battery Clarification

The Mijing SW-03 Rosin Atomizer Mainboard Short Circuit Detector Pen is the SW-03 no-battery model. It does not include an internal rechargeable battery. The USB port is used to power the device directly during operation.

Important clarification:

• The SW-03 does not work without USB power.
• The SW-03 does not charge internally.
• Leaving it connected for a long time will not charge a battery, because this version has no built-in battery.
• It should be connected to a stable 5V USB power supply.
• Avoid excessive voltage or unsuitable fast-charging outputs.
• A good-quality USB cable is recommended for stable operation.

If the pen lights up, heats for a short time, and then stops, this may be part of the normal timed heating behavior, especially when used in short bursts. However, if it does not heat at all, does not produce smoke with proper rosin particles, or keeps cutting off immediately, the USB power source, cable, and atomizer coil should be checked.

4. How It Works

The Mijing SW-03 Rosin Atomizer Mainboard Short Circuit Detector Pen works by heating rosin particles inside the atomizer chamber. The atomizer section includes a glass tank, a heating coil, a base, and a drip outlet.

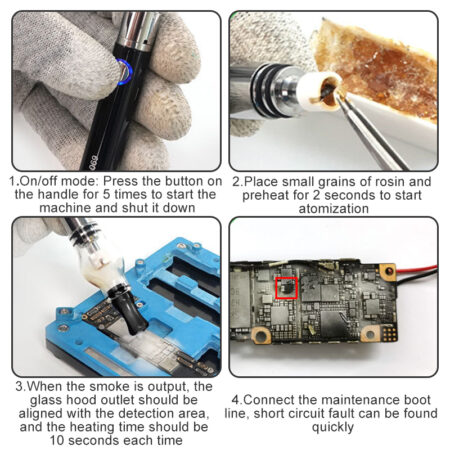

The process is simple:

1. Connect the pen to a 5V USB power supply.
2. Add small crushed rosin particles into the atomizer chamber.
3. Press the power button to heat the coil.

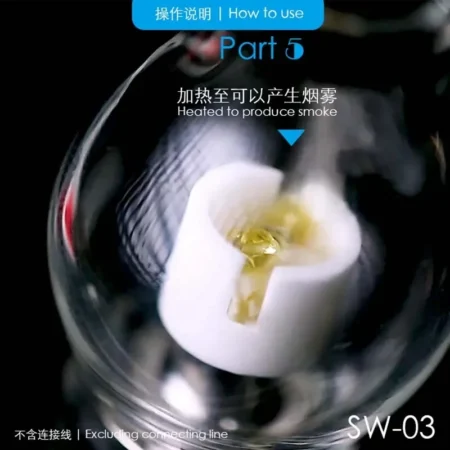

4. Wait briefly until rosin smoke appears.
5. Direct the glass hood outlet toward the suspected PCB area.
6. Power the suspected rail using a safe, current-limited bench power supply.
7. Watch the board under a microscope to identify the hot spot.

The pen should be used vertically downward for better smoke direction and more stable atomization. For best results, the working area should have no strong airflow, because wind or ventilation may push the smoke away from the target area and reduce detection accuracy.

5. Key Features

• USB-powered SW-03 version
  Designed for direct USB operation with no internal battery.
• No built-in battery
  The SW-03 must be connected to a 5V USB power source during use.
• Short-circuit detection assist
  Helps technicians find hot spots on phone motherboards and PCB boards.
• Rosin atomization method
  Uses heated rosin smoke to make fault areas easier to identify visually.
• No soldering iron needed during detection
  Helps detect the short before removing or heating components directly.

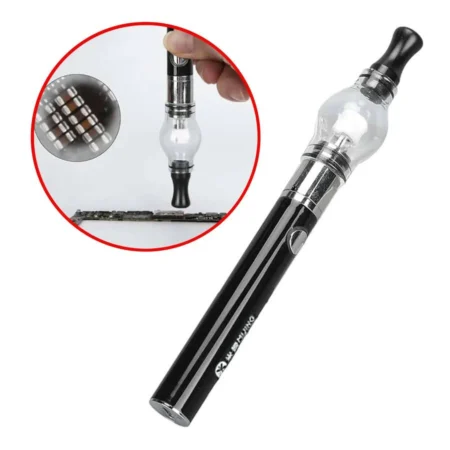

• Upgraded large bulb atomizer
  The large glass chamber helps produce and direct visible smoke over the target area.
• Compact pen-style design
  Easy to hold and control under a microscope.
• Simple operation
  Connect to USB, add rosin, press the button, and direct the smoke to the fault area.
• Practical for phone repair benches
  Suitable for technicians who work on mobile mainboards and compact electronic boards.
• Lightweight and portable
  Easy to keep beside the microscope, soldering station, or bench power supply.

6. Technical Specifications

7. How to Use

1. Prepare the tool
   Make sure the glass atomizer section is properly installed and the coil area is clean.

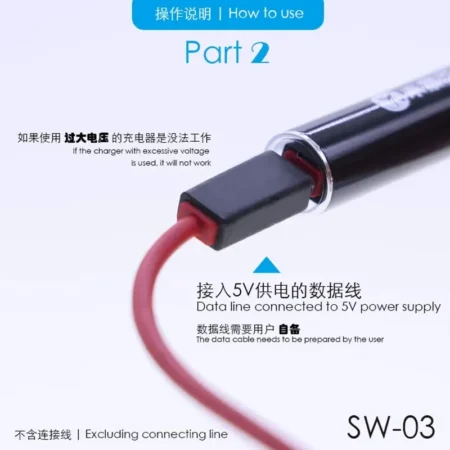

2. Connect the USB cable
   Connect the SW-03 to a stable 5V USB power supply. Use a good-quality cable. Do not use excessive voltage.
3. Add rosin particles
   Place a small amount of crushed rosin inside the atomizer chamber. Do not overfill the chamber.

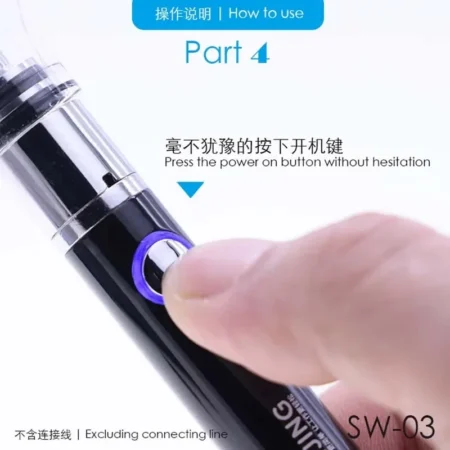

4. Start heating
   Press the power button firmly to start heating. The rosin should begin to produce smoke after a short preheating period.
5. Use vertically downward
   Keep the pen facing downward so the smoke exits toward the board area.
6. Power the suspected circuit safely
   Use a bench power supply with current limit when powering the suspected shorted rail.

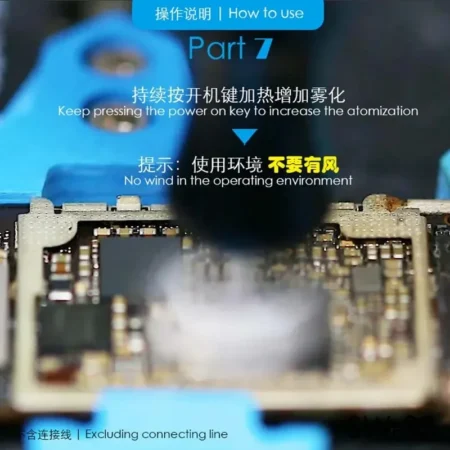

7. Watch the board under the microscope
   Move the smoke over small sections of the board. The shorted or hot area should become easier to identify.
8. Work in short cycles
   Use the pen in short heating cycles. Around 10 seconds per heating cycle is suitable for controlled operation.
9. Clean after diagnosis
   After locating the fault, clean the board with suitable electronics cleaner or isopropyl alcohol before repair.

8. Important Usage Notes

• The Mijing SW-03 Rosin Atomizer Mainboard Short Circuit Detector Pen is not a charging model.
• It will not operate without USB power.
• It should be used with a 5V USB power supply only.
• A weak USB cable may cause unstable operation.
• A charger with excessive voltage may prevent operation or damage the tool.
• Use small rosin particles only; large chunks may reduce atomization quality.
• Use in a no-wind environment to keep the smoke focused.
• Keep the tool vertical during use for better smoke output.
• Do not run the tool continuously for a long time.
• Use short heating cycles to protect the coil and improve control.
• Always current-limit the circuit under test to avoid further board damage.

9. Applications

The Mijing SW-03 Rosin Atomizer Mainboard Short Circuit Detector Pen is suitable for:

• Mobile phone motherboard short-circuit diagnosis.
• Smartphone power rail fault tracing.
• Tablet PCB repair.
• Small electronic board troubleshooting.
• Finding shorted capacitors.
• Locating hot ICs before component removal.
• Repair bench diagnostics under a microscope.
• Pre-rework fault confirmation.
• Training and educational electronics repair labs.
• General PCB short-circuit detection assistance.

It is especially useful when the technician needs a simple visual method before using more expensive tools such as a thermal camera.

10. Package Contents

• 1 x Mijing SW-03 Rosin Atomizer Pen

Note: USB connecting cable is not included.

11. Safety and Handling

• Use the tool in a well-ventilated area.
• Avoid inhaling rosin smoke directly.
• Keep away from open flames.
• Do not touch the hot atomizer coil during or immediately after use.
• Do not use excessive voltage.
• Do not operate near flammable liquids.
• Use ESD-safe practices when working on mobile phone motherboards.
• Always use a current-limited power supply when injecting voltage into a shorted board.
• Clean rosin residue after diagnosis to avoid contamination.

12. Quality, Shipping, and Batch Notes

Each unit is checked visually before dispatch to confirm the main external parts are present and suitable for shipping. Minor cosmetic differences may appear between batches, such as slight changes in print, color tone, USB connector appearance, or packaging style. These batch differences do not affect the main operating function as long as the model remains SW-03.

Because the product includes a glass atomizer section, it should be handled carefully and stored safely after use.

قلم ميجينج إس دبليو صفر ثلاثة لترذيذ الراتنج وكشف القصر في اللوحات الإلكترونية

1. نظرة عامة على المنتج

قلم ميجينج إس دبليو صفر ثلاثة لترذيذ الراتنج وكشف القصر في اللوحات الإلكترونية هو أداة مساعدة في تشخيص أعطال القصر داخل لوحات الهواتف والدوائر الإلكترونية الصغيرة. يعتمد القلم على تسخين حبيبات صغيرة من الراتنج داخل غرفة زجاجية لإنتاج دخان واضح، ثم يتم توجيه هذا الدخان فوق منطقة الفحص على اللوحة.

عند وجود قصر في مسار معين، يتم عادة تغذية هذا المسار بمصدر طاقة محدود التيار. المنطقة المتسببة في القصر تبدأ في السخونة قبل غيرها، وهنا يساعد دخان الراتنج على إظهار مكان السخونة بصريًا تحت الميكروسكوب. بهذه الطريقة يستطيع الفني تحديد مكان العطل قبل البدء في إزالة المكوّنات أو استخدام أدوات التسخين المباشر.

يتميز القلم بحجمه الصغير وتصميمه العملي، مما يجعله مناسبًا للعمل على مكاتب الصيانة، وبجانب الميكروسكوب، ومصادر التغذية المعملية. هو ليس بديلًا كاملًا للكاميرا الحرارية، لكنه حل عملي واقتصادي وسريع في كثير من حالات تشخيص القصر على اللوحات الإلكترونية.

2. وظيفة القلم الأساسية

الوظيفة الأساسية لقلم ميجينج إس دبليو صفر ثلاثة لترذيذ الراتنج وكشف القصر في اللوحات الإلكترونية هي مساعدة الفني على معرفة مكان القصر عن طريق الدخان الناتج من الراتنج.

بدلًا من تسخين اللوحة مباشرة أو تجربة إزالة مكونات كثيرة دون تحديد، يتم وضع كمية صغيرة من حبيبات الراتنج داخل الجزء الزجاجي. عند توصيل القلم بمصدر طاقة مناسب والضغط على زر التشغيل، تسخن المقاومة الداخلية وتبدأ في إنتاج دخان راتنج. يتم توجيه الدخان نحو المنطقة المشتبه بها على اللوحة، ومع تغذية المسار المشتبه به بتيار محدود، تظهر منطقة السخونة بشكل أسرع.

هذه الطريقة مفيدة جدًا في صيانة الهواتف، خصوصًا في حالات:

• وجود قصر على مسارات التغذية.
• سخونة مكثف صغير يصعب تحديده بالنظر.
• سخونة دائرة متكاملة.
• عطل غير واضح في منطقة مزدحمة بالمكونات.
• الحاجة إلى تأكيد مكان العطل قبل إزالة القطعة.

3. توضيح مهم بخصوص البطارية والتشغيل

هذا الموديل إس دبليو صفر ثلاثة لا يحتوي على بطارية داخلية. لذلك لا يعمل القلم بدون توصيله بمصدر طاقة خارجي. منفذ التوصيل الموجود في القلم مخصص للتشغيل المباشر، وليس لشحن بطارية داخلية.

نقاط مهمة جدًا:

• القلم لا يعمل بدون توصيل كهرباء.
• القلم لا يتم شحنه.
• تركه موصلًا لفترة طويلة لن يؤدي إلى شحنه، لأنه لا يحتوي على بطارية.
• يجب تشغيله من مصدر طاقة ثابت خمسة فولت.
• يجب تجنب مصادر الطاقة ذات الجهد الزائد.
• يفضل استخدام وصلة جيدة وقصيرة لضمان ثبات التشغيل.
• إذا فصل القلم بعد مدة قصيرة أثناء التسخين، فقد يكون ذلك ضمن دورة التشغيل الطبيعية، لأن الاستخدام يكون على دفعات قصيرة وليس تشغيلًا مستمرًا لفترة طويلة.

فصل التشغيل بعد حوالي عشر ثواني لا يعني بالضرورة وجود عيب، لأن طريقة الاستخدام الصحيحة تعتمد على التسخين لفترات قصيرة ثم إعادة الضغط حسب الحاجة. المهم أن القلم عند تشغيله بمصدر طاقة مناسب ينتج دخان راتنج واضح من الجزء الزجاجي.

4. طريقة العمل

يعتمد قلم ميجينج إس دبليو صفر ثلاثة لترذيذ الراتنج وكشف القصر في اللوحات الإلكترونية على تسخين حبيبات الراتنج داخل غرفة زجاجية صغيرة. يتكون الجزء العلوي من القلم من غطاء خروج، خزان زجاجي، مقاومة تسخين، وقاعدة تثبيت.

طريقة العمل باختصار:

1. يتم توصيل القلم بمصدر طاقة خمسة فولت.
2. توضع كمية صغيرة من حبيبات الراتنج المجروشة داخل الغرفة الزجاجية.
3. يتم الضغط على زر التشغيل لبدء التسخين.
4. بعد لحظات يبدأ الدخان في الظهور.
5. يتم توجيه مخرج الغطاء الزجاجي ناحية منطقة الفحص.
6. يتم تغذية المسار المشتبه به بمصدر طاقة محدود التيار.
7. تتم مراقبة اللوحة تحت الميكروسكوب لتحديد أول منطقة يظهر بها أثر السخونة.

يفضل استخدام القلم في وضع رأسي لأسفل حتى يخرج الدخان في الاتجاه الصحيح. كما يفضل عدم وجود هواء قوي أو مروحة مباشرة أثناء الفحص، لأن حركة الهواء قد تشتت الدخان وتقلل دقة الفحص.

5. المميزات الرئيسية

• تشغيل مباشر من مصدر طاقة خمسة فولت
  مناسب لمكاتب الصيانة ولا يحتاج إلى بطارية داخلية.
• لا يحتوي على بطارية
  مناسب للشحن والنقل والتخزين بدون مشاكل البطاريات الداخلية.
• مساعد عملي في كشف القصر
  يساعد في تحديد منطقة السخونة على اللوحات الإلكترونية.
• يعتمد على دخان الراتنج
  يجعل مكان العطل أوضح أثناء الفحص تحت الميكروسكوب.
• لا يحتاج إلى كاوية لحام أثناء خطوة التشخيص
  يساعد الفني على تحديد مكان العطل قبل التسخين أو إزالة المكوّنات.
• غرفة زجاجية كبيرة نسبيًا
  تساعد على إنتاج دخان واضح وتوجيهه نحو منطقة الفحص.
• تصميم على شكل قلم
  يسهل التحكم به أثناء العمل على اللوحات الصغيرة.
• تشغيل بسيط وسريع
  يتم توصيله بالكهرباء، ثم وضع الراتنج، ثم الضغط على زر التشغيل.
• مناسب لصيانة الهواتف
  عملي جدًا مع لوحات الهواتف والدوائر الصغيرة كثيفة المكونات.
• حجم صغير وسهل التخزين
  يمكن وضعه بجانب الميكروسكوب أو مصدر التغذية أو أدوات الصيانة الأخرى.

6. المواصفات الفنية

7. طريقة الاستخدام

1. تجهيز القلم
   تأكد من تركيب الجزء الزجاجي بشكل صحيح، وأن منطقة المقاومة الداخلية نظيفة وغير مسدودة ببقايا قديمة.
2. توصيل مصدر الطاقة
   وصل القلم بمصدر طاقة خمسة فولت باستخدام وصلة مناسبة. لا تستخدم مصدرًا بجهد زائد.
3. إضافة الراتنج
   ضع كمية صغيرة من حبيبات الراتنج المجروشة داخل الغرفة الزجاجية. لا تضع كمية كبيرة حتى لا تعيق خروج الدخان.
4. بدء التسخين
   اضغط على زر التشغيل بثبات. بعد فترة قصيرة يبدأ الراتنج في التسخين وإنتاج الدخان.
5. توجيه القلم لأسفل
   استخدم القلم في وضع رأسي لأسفل حتى يخرج الدخان في اتجاه اللوحة.
6. تغذية المسار المشتبه به بأمان
   استخدم مصدر تغذية معملي مضبوط بحد تيار مناسب عند اختبار مسار به قصر.
7. المراقبة تحت الميكروسكوب
   حرك الدخان فوق المناطق المشتبه بها. المنطقة الساخنة أو المسببة للقصر ستظهر بشكل أوضح.
8. التشغيل على دفعات قصيرة
   استخدم القلم لفترات قصيرة، حوالي عشر ثواني في كل مرة، ثم أعد التشغيل حسب الحاجة.
9. تنظيف اللوحة بعد الفحص
   بعد تحديد مكان العطل، نظف بقايا الراتنج باستخدام منظف مناسب للإلكترونيات أو كحول مخصص للتنظيف.

8. ملاحظات مهمة أثناء التشغيل

• هذا الموديل لا يحتوي على بطارية داخلية.
• عدم تشغيله بدون توصيل كهرباء أمر طبيعي.
• لا يوجد شحن داخلي في هذا الإصدار.
• يجب تشغيله من مصدر طاقة خمسة فولت.
• الوصلة الضعيفة قد تسبب عدم استقرار التشغيل.
• مصدر الطاقة غير المناسب قد يؤدي إلى توقف القلم أو عدم عمله.
• يجب استخدام حبيبات راتنج صغيرة وليس قطعًا كبيرة.
• يفضل تشغيله في مكان بدون تيار هواء مباشر.
• يجب استخدامه في وضع رأسي لأسفل أثناء إخراج الدخان.
• لا يفضل تشغيله لفترات طويلة متصلة.
• التشغيل الصحيح يكون على دفعات قصيرة.
• عند فحص لوحة بها قصر، يجب ضبط حد التيار لتجنب تلف إضافي في اللوحة.

9. الاستخدامات المناسبة

قلم ميجينج إس دبليو صفر ثلاثة لترذيذ الراتنج وكشف القصر في اللوحات الإلكترونية مناسب للاستخدامات التالية:

• كشف القصر في لوحات الهواتف.
• تتبع أعطال مسارات التغذية.
• تحديد المكثفات الساخنة.
• تحديد الدوائر المتكاملة التي تسخن بسبب عطل.
• فحص اللوحات الصغيرة تحت الميكروسكوب.
• مساعدة فني الصيانة قبل إزالة المكونات.
• تشخيص أعطال اللوحات متعددة الطبقات.
• استخدامه في مكاتب صيانة الهواتف.
• استخدامه في ورش تعليم صيانة الإلكترونيات.
• المساعدة في الفحص الأولي قبل استخدام أدوات أغلى مثل الكاميرا الحرارية.

10. محتويات العبوة

• عدد واحد قلم ميجينج إس دبليو صفر ثلاثة لترذيذ الراتنج وكشف القصر.

ملاحظة: وصلة التشغيل لا تكون مرفقة مع المنتج.

11. إرشادات السلامة والتعامل

• استخدم القلم في مكان جيد التهوية.
• تجنب استنشاق دخان الراتنج مباشرة.
• أبعده عن اللهب ومصادر الحرارة العالية.
• لا تلمس منطقة التسخين أثناء التشغيل أو بعده مباشرة.
• لا تستخدم جهدًا أعلى من المناسب.
• لا تستخدم القلم بالقرب من سوائل قابلة للاشتعال.
• اتبع إجراءات الحماية من الكهرباء الساكنة أثناء العمل على اللوحات.
• عند تغذية مسار به قصر، استخدم مصدر طاقة محدود التيار.
• نظف بقايا الراتنج بعد الانتهاء من التشخيص.

12. ملاحظات الجودة والشحن واختلاف الدفعات

يتم فحص المنتج بصريًا قبل الشحن للتأكد من سلامة الأجزاء الخارجية الأساسية. قد تظهر اختلافات بسيطة بين الدفعات في لون الطباعة، شكل العبوة، شكل منفذ التوصيل، أو درجة لون الجسم، وهذه الاختلافات لا تؤثر على الوظيفة الأساسية للمنتج طالما أن الموديل هو إس دبليو صفر ثلاثة.

بسبب وجود جزء زجاجي في القلم، يجب التعامل معه بحذر وتخزينه في مكان آمن بعد الاستخدام.
