🔹 NRF24L01 SMD Wireless Transceiver SPI Module – 2.4GHz Mini Board
وحدة إرسال واستقبال لاسلكي NRF24L01 SMD بتقنية SPI – تردد 2.4GHz بحجم صغير
📘 Description

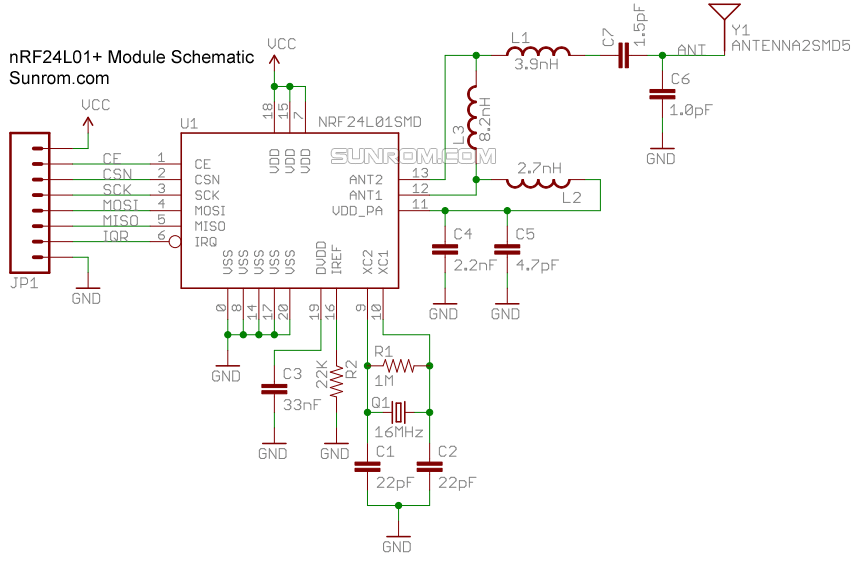

The NRF24L01 SMD Wireless Transceiver Module is a compact and powerful 2.4GHz RF module based on the Nordic nRF24L01+ chip. Designed for wireless communication between microcontrollers, this low-profile board supports SPI communication and features an onboard PCB antenna for extended range and reliability. Ideal for Arduino, STM32, Raspberry Pi, and embedded applications.
This SMD version is smaller than the standard module (only 12mm × 18mm), yet it maintains full compatibility and offers up to +7dBm transmission power, ensuring reliable long-distance communication up to 240 meters in open space.
⭐ Features
- Nordic nRF24L01+ based wireless module
- Operating Frequency: 2.4GHz ISM band (license-free)
- Enhanced ShockBurst™ protocol support
- Compact size: only 12 × 18mm
- Up to +7dBm transmission power
- SPI interface for easy MCU integration
- PCB integrated antenna
- Ultra-low power consumption for battery-powered projects
- Compatible with Arduino, ESP32, Raspberry Pi, STM32
📊 Specifications
| Parameter | Value |
|---|
| Operating Voltage | 1.9V – 3.6V |
| IO Logic Voltage | 0 – 3.3V (5V tolerant via resistor divider) |
| Transmission Power | +7 dBm (adjustable) |
| Sensitivity | 2Mbps: -83dBm1Mbps: -87dBm250kbps: -96dBm |
| Receiving Current | ~15mA |
| Standby Current | 15μA |
| Power-off Current | <700nA |
| Frequency Band | 2.4GHz ISM |
| Range | Up to 240 meters (line of sight) |
| Operating Temperature | -20°C to +55°C |

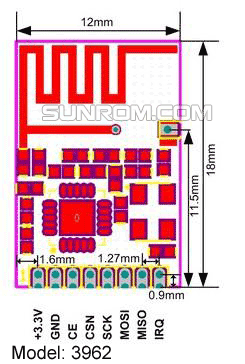

| Dimensions | 18mm × 12mm × ~3mm |
| Weight | 2g |
🔌 Pinout Description
| Pin | Label | Description |
|---|
| 1 | VCC | +3.3V Supply |
| 2 | GND | Ground |
| 3 | CE | Chip Enable |
| 4 | CSN | SPI Chip Select |
| 5 | SCK | SPI Clock |
| 6 | MOSI | SPI Master Out |
| 7 | MISO | SPI Master In |
| 8 | IRQ | Interrupt Output |
Note: Do NOT power this module with 5V directly.
🛠️ Applications
- Wireless sensor networks
- Remote control systems
- Industrial monitoring
- Wireless data logging
- IoT projects
- RC Cars and Robotics
- Home automation systems
📐 Technical Details
- Protocol: Enhanced ShockBurst™
- Communication: SPI (Max speed: 10Mbps)
- Maximum Data Rate: 2 Mbps
- Antenna: Onboard PCB trace antenna
- Modulation: GFSK
- PCB: Gold plated edge for secure soldering
🔌 Wiring Diagram with Arduino UNO
NRF24L01 → Arduino UNO
---------------------------
VCC → 3.3V
GND → GND
CE → Pin 9
CSN → Pin 10
SCK → Pin 13
MOSI → Pin 11
MISO → Pin 12
IRQ → Not used (optional)
🔍 Comparison with Standard NRF24L01
| Model | Dimensions (mm) | Transmission Power | Antenna |
|---|
| Standard | 15 × 29 | 0dBm | PCB or External |
| SMD Mini | 12 × 18 | +7dBm | PCB only |
📦 Package Includes
- 1× NRF24L01+ SMD Wireless Module (12×18mm)
🔗 Linked Products
🌐 External Resources
وحدة إرسال واستقبال لاسلكي NRF24L01 SMD بتقنية SPI
الوصف
وحدة NRF24L01 SMD هي وحدة RF تعمل على تردد 2.4GHz وتعتمد على شريحة Nordic nRF24L01+، مدمجة وصغيرة الحجم (12×18مم)، وتُستخدم لنقل البيانات لاسلكيًا بين المتحكمات الدقيقة مثل أردوينو وESP وSTM32 وغيرها. مزودة بهوائي PCB مدمج ومناسبة لمشاريع إنترنت الأشياء (IoT).
الميزات
- تعتمد على شريحة Nordic الأصلية nRF24L01+
- تردد التشغيل: 2.4GHz ISM
- بروتوكول Enhanced ShockBurst™
- حجم صغير وسهل الدمج
- استهلاك طاقة منخفض جدًا – مثالية للبطاريات
- مدى نقل يصل إلى 240 متر في الأماكن المفتوحة
المواصفات
- الجهد: من 1.9 إلى 3.6 فولت
- القدرة: +7 dBm
- الحساسية: -96dBm
- التيار أثناء الاستقبال: حتى 15mA
- التيار في وضع الانتظار: 15μA
- الوزن: 2 جرام
الاستخدامات
- شبكات الاستشعار اللاسلكية
- التحكم عن بعد
- أنظمة المراقبة الصناعية
- تطبيقات المنزل الذكي
محتويات العبوة
