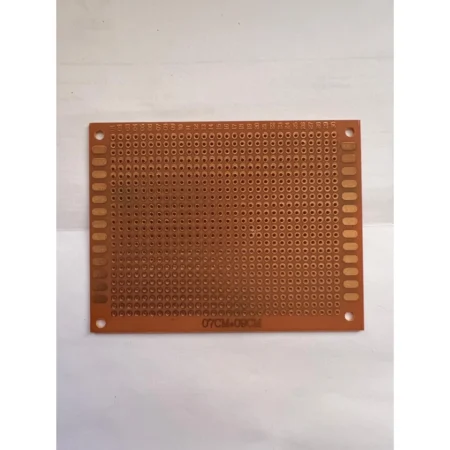

FR-2 Dotted Prototype PCB Board 7×9cm

The FR-2 Dotted Prototype PCB Board 7×9cm is a practical prototyping board designed for building, testing, and finalizing small electronic circuits with ease. It features a dotted copper pad layout that gives better control during manual wiring and soldering, making it a reliable option for hobbyists, students, technicians, and engineers who need a fast and flexible circuit development solution.

This board is manufactured from FR-2 phenolic material, which offers a lightweight and cost-effective base for general electronics work. The dotted island-style copper layout is ideal for through-hole components, allowing each connection point to be soldered individually. This makes the board especially useful in projects where neat routing, component separation, and controlled manual interconnection are important.

With a 7×9cm size, this prototype PCB board is suitable for compact electronic projects, educational experiments, repair tasks, controller circuits, sensor interfaces, and custom module development. It supports common components such as resistors, capacitors, transistors, headers, sockets, connectors, and DIP integrated circuits. The standard 2.54mm pitch also makes it compatible with a wide range of widely used electronic parts.

Unlike stripboard layouts, the dotted pad structure reduces the risk of unwanted electrical bridging across long tracks, giving the user more freedom in designing custom signal paths. It is also easy to cut, modify, or adapt for one-off projects and small production builds. Whether you are testing a new idea, assembling a permanent hand-soldered circuit, or preparing an educational electronics setup, this board provides a simple and dependable platform.

Specifications

• Product Type: Dotted Prototype PCB Board
• Board Style: Vero / Prototype Board
• Material: FR-2 Phenolic
• Copper Layout: Dotted Pads
• Mounting Type: Through-Hole
• Hole Pitch: 2.54mm
• Board Size: 7 × 9 cm
• Board Quality: Good quality for general electronic use
• Suitable Components: DIP ICs, resistors, capacitors, connectors, and other through-hole parts
• Board Type: Single board for soldered circuit prototyping

Applications

• Electronic circuit prototyping
• Arduino and controller projects
• Educational electronics labs
• DIY electronics builds
• Circuit testing and development
• Repair and modification projects
• One-off or small quantity circuit assembly

Dimensions

• Board Size: 7 × 9 cm
• Standard Hole Pitch: 2.54 mm

Package Includes

• 1 × FR-2 Dotted Prototype PCB Board 7×9cm

لوحة دوائر مطبوعة تجريبية نقطية من نوع إف آر ٢ مقاس ٧×٩ سم

لوحة دوائر مطبوعة تجريبية نقطية من نوع إف آر ٢ مقاس ٧×٩ سم هي لوحة عملية مخصصة لتنفيذ وتجربة الدوائر الإلكترونية الصغيرة بطريقة سهلة ومرتبة. تأتي اللوحة بتوزيع نقطي للنحاس، وهو ما يمنح المستخدم حرية أكبر أثناء التوصيل اليدوي واللحام، ويجعلها مناسبة للهواة والطلبة والفنيين والمهندسين الذين يحتاجون إلى حل سريع ومرن لتطوير الدوائر الإلكترونية.

تم تصنيع هذه اللوحة من خامة إف آر ٢ الفينولية، وهي خامة خفيفة وعملية ومناسبة للاستخدامات الإلكترونية العامة. كما أن تصميم النقاط النحاسية المنفصلة يجعلها مثالية لتركيب العناصر الإلكترونية ذات الأرجل، حيث يمكن لحام كل نقطة بشكل مستقل، مما يساعد على تنفيذ التوصيلات بطريقة منظمة وتقليل احتمالية حدوث قفلات غير مرغوبة بين المسارات.

يأتي هذا المقاس ٧×٩ سم مناسبًا للعديد من المشاريع الإلكترونية الصغيرة والمتوسطة، مثل دوائر التحكم، وتجارب التعليم العملي، ودوائر الحساسات، وأعمال الصيانة والتعديل، وتجميع النماذج الأولية. كما أنها تدعم تركيب العناصر الشائعة مثل المقاومات، والمكثفات، والترانزستورات، والدوائر المتكاملة، وأطراف التوصيل، والمقابس المختلفة.

ومن أهم مميزات هذا النوع من اللوحات أنه يمنح مرونة كبيرة في تصميم مسار التوصيلات مقارنة باللوحات ذات الشرائط الطويلة، لأن كل نقطة نحاسية تكون مستقلة، وبالتالي يمكن تنفيذ الدائرة حسب الحاجة بدقة أعلى وتحكم أفضل. كذلك يمكن قص اللوحة أو تعديلها عند الحاجة لتناسب أبعاد المشروع الفعلية، مما يجعلها خيارًا ممتازًا للتجارب السريعة أو النماذج النهائية التي يتم تجميعها يدويًا.

المواصفات

• نوع المنتج: لوحة دوائر مطبوعة تجريبية نقطية
• شكل اللوحة: لوحة تجريبية للحام
• الخامة: إف آر ٢ فينولي
• شكل النحاس: نقاط نحاسية منفصلة
• طريقة التركيب: عناصر ذات أرجل
• خطوة الثقوب: ٢٫٥٤ مم
• المقاس: ٧ × ٩ سم
• الجودة: جودة جيدة للاستخدامات الإلكترونية العامة
• مناسبة لـ: الدوائر المتكاملة والمقاومات والمكثفات وأطراف التوصيل والعناصر ذات الأرجل
• الاستخدام: تنفيذ وتجربة وتجميع الدوائر الإلكترونية باللحام

الاستخدامات

• تنفيذ النماذج الأولية للدوائر الإلكترونية
• مشاريع الأردوينو ووحدات التحكم
• تجارب المعامل التعليمية
• مشاريع الهواة والتجارب العملية
• اختبار الدوائر الإلكترونية
• أعمال الصيانة والتعديل
• تنفيذ دوائر فردية أو كميات محدودة

الأبعاد

• مقاس اللوحة: ٧ × ٩ سم
• خطوة الثقوب القياسية: ٢٫٥٤ مم

محتويات العبوة

• ١ × لوحة دوائر مطبوعة تجريبية نقطية من نوع إف آر ٢ مقاس ٧×٩ سم
