🔹 Piezoelectric Ceramic Disc 35mm (With Wires) – XHGC-35MM
1️⃣ Overview
The XHGC-35MM Piezoelectric Ceramic Disc is a high-sensitivity transducer used for sound and vibration detection or generation.
It combines a brass metal plate with a ceramic piezoelectric layer, and comes with pre-soldered red and black wires for easy connection.
Its large 35mm diameter and low resonance frequency of 3.0KHz provide powerful response, making it ideal for buzzers, ultrasonic sensors, and custom acoustic devices.
2️⃣ Features
- 🔸 Large 35mm outer diameter for higher output.
- 🔸 High capacitance: 26000 ± 30% pF.
- 🔸 Stable resonance frequency: 3.0 ± 0.5KHz.
- 🔸 Pre-soldered wires for quick installation.
- 🔸 Lightweight and thin metal structure (0.33mm).
- 🔸 Suitable for both sensing and generating signals.

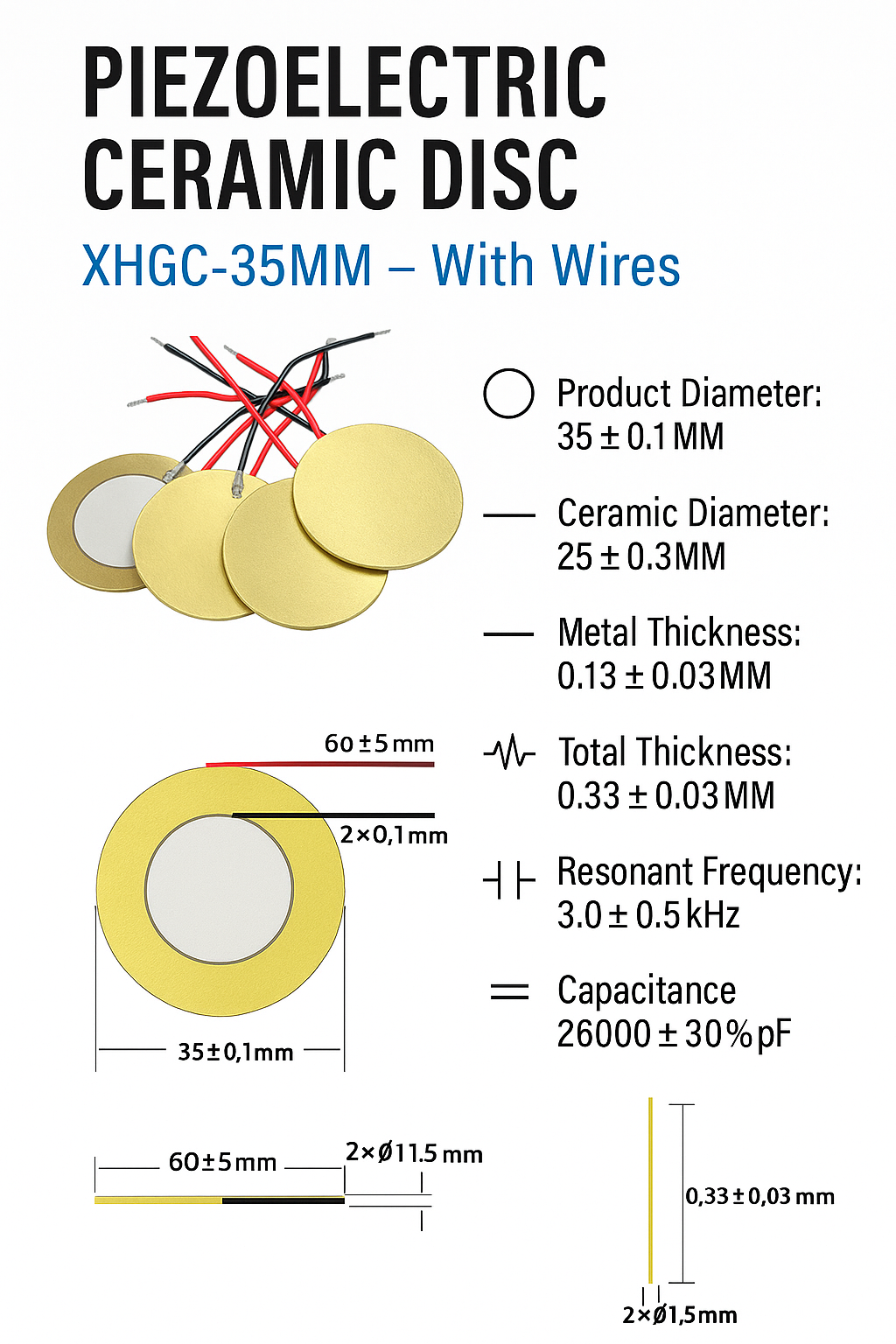

3️⃣ Technical Specifications
| Parameter | Specification |
|---|---|
| Product Diameter | 35 ± 0.1 mm |
| Ceramic Diameter | 25 ± 0.3 mm |
| Metal Thickness | 0.13 ± 0.03 mm |
| Total Thickness | 0.33 ± 0.03 mm |
| Resonant Frequency | 3.0 ± 0.5 KHz |
| Capacitance | 26000 ± 30% pF |
| Lead Wire Length | 60 ± 5 mm |
| Wire Diameter | 2 × Ø1.5 mm |
| Wire Color | Red (+), Black (–) |
4️⃣ Dimensions
📏
- Outer Diameter: 35 ± 0.1 mm
- Ceramic Diameter: 25 ± 0.3 mm
- Total Thickness: 0.33 ± 0.03 mm
- Metal Thickness: 0.13 ± 0.03 mm
- Lead Wire Length: 60 ± 5 mm
5️⃣ Applications
- 🔹 Buzzers and sound generators
- 🔹 Vibration and pressure sensors
- 🔹 Ultrasonic transmitters
- 🔹 DIY electronics and robotics projects
- 🔹 Microcontroller sensing modules
6️⃣ Package Includes
- 1 × Piezoelectric Ceramic Disc 35mm (with pre-soldered wires)
7️⃣ Notes
⚠️ Product design may vary slightly between batches, but performance remains consistent.
🔍 Quality-tested by Micro Ohm Electronics for capacitance and resonance frequency stability.
🚚 Fast and secure shipping available within Egypt.
قرص سيراميكي كهرضغطية 35 مم (مزود بأسلاك) – XHGC-35MM
1️⃣ نظرة عامة
يُستخدم قرص XHGC-35MM الكهرضغطية كعنصر استشعار أو توليد للصوت والاهتزاز.
يتكوّن من قرص نحاسي مغطّى بطبقة سيراميكية كهرضغطية، ويحتوي على أسلاك حمراء وسوداء ملحومة مسبقًا لسهولة التوصيل.
بفضل قطره الكبير 35 مم وتردده المنخفض 3.0 كيلوهرتز، يوفّر أداءً قويًا مثاليًا للطَّنانات، وأجهزة الاستشعار، والمشاريع الإلكترونية.
2️⃣ المميزات
- 🔸 قطر كبير 35 مم لإخراج صوت أعلى واستجابة أفضل.
- 🔸 سعة كهربائية عالية 26000 ± 30% بيكوفاراد.
- 🔸 تردد رنين مستقر 3.0 ± 0.5 كيلوهرتز.
- 🔸 أسلاك جاهزة للتوصيل السريع.
- 🔸 تصميم نحيف وخفيف بسمك إجمالي 0.33 مم.
- 🔸 مناسب للاستشعار أو توليد الاهتزازات.
3️⃣ المواصفات الفنية
| البند | المواصفة |
|---|---|
| قطر المنتج | 35 ± 0.1 مم |
| قطر السيراميك | 25 ± 0.3 مم |
| سُمك المعدن | 0.13 ± 0.03 مم |
| السُمك الكلي | 0.33 ± 0.03 مم |
| تردد التشغيل | 3.0 ± 0.5 كيلوهرتز |
| السعة | 26000 ± 30% بيكوفاراد |
| طول السلك | 60 ± 5 مم |
| قطر السلك | 2 × Ø1.5 مم |
| لون الأسلاك | أحمر (+) / أسود (–) |
4️⃣ الأبعاد
📏
- القطر الخارجي: 35 ± 0.1 مم
- القطر الداخلي (السيراميك): 25 ± 0.3 مم
- السُّمك الكلي: 0.33 ± 0.03 مم
- سُمك المعدن: 0.13 ± 0.03 مم
- طول السلك: 60 ± 5 مم
5️⃣ الاستخدامات
- وحدات طنان ومكبرات الصوت
- مستشعرات الاهتزاز والصوت
- وحدات إرسال واستقبال فوق صوتية
- مشاريع إلكترونية تعليمية وهندسية
- وحدات إدخال للأنظمة المدمجة (Microcontroller)
6️⃣ محتويات العبوة
- 1 × قرص سيراميكي كهرضغطية 35 مم مزود بأسلاك جاهزة للتوصيل
7️⃣ ملاحظات
⚠️ قد يختلف شكل المنتج قليلًا بين الدُفعات، لكن المواصفات ثابتة.
🔍 تم اختبار المنتج بمعمل Micro Ohm Electronics لضمان الأداء والجودة.
🚚 متوفر للشحن السريع داخل مصر.
