Description

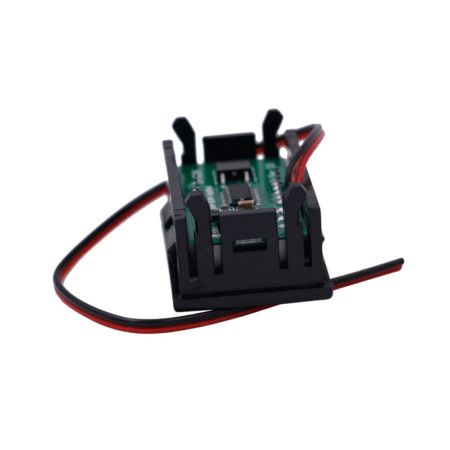

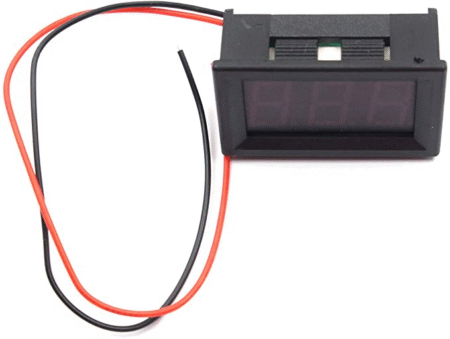

Red Two‑Wire 0.56″ DC5–120V Digital Display Voltmeter (Panel Mount, Car/Bike/Motorcycle)

The Red Two‑Wire 0.56″ DC5–120V Digital Display Voltmeter is a compact, panel‑mount LED meter designed to monitor DC battery/rail voltage directly from the measured source. The focus keyword for this page is Red Two‑Wire 0.56″ DC5–120V Digital Voltmeter and it appears in the title, URL slug, first paragraph and metadata. This module powers itself from the line being measured (two‑wire), so installation is fast and tidy—no extra power supply. The bold 0.56‑inch red LED provides high contrast visibility from distance and at oblique angles, making it ideal for dashboards, e‑bikes, scooters, workshop benches and DIY battery packs.

Why it’s a reliable pick

✅ True two‑wire design — Self‑powered from the measured DC line (5–120V). Fewer wires, less clutter, quicker installs.
🔌 Wide input range — Measures DC 5–120V; suitable for 5V, 12V, 24V, 36V, 48V, 60V, 72V nominal systems and many custom packs.
🔴 Large 0.56″ red LED — Bright, legible digits for day and night; easy to read on moving vehicles.
🧲 Snap‑in panel mount — Standard rectangular bezel with spring clips; clean look in plastics or sheet‑metal.
🛡️ Reverse‑polarity protection (typ.) — Helps prevent damage if wires are flipped during install.
⚖️ Low burden — Minimal current draw; negligible effect on the battery under observation.
🧰 Universal use — Cars, motorcycles, e‑bikes, solar projects, bench supplies, robotics, RC field boxes, UPS cabinets.

Typical applications

• Automotive battery monitoring on dashboards or accessory panels.
• Motorcycles/scooters/e‑bikes voltage readout to catch undervoltage before cut‑off.
• Makers/DIY: quick check for DC rails inside enclosures and control boxes.
• Workbenches: front‑panel indication on DIY power supplies and chargers.
• Solar/energy storage: glanceable pack voltage on portable stations.
• Education: clear LED demonstration of DC supply behavior.

Installation overview (two‑wire)

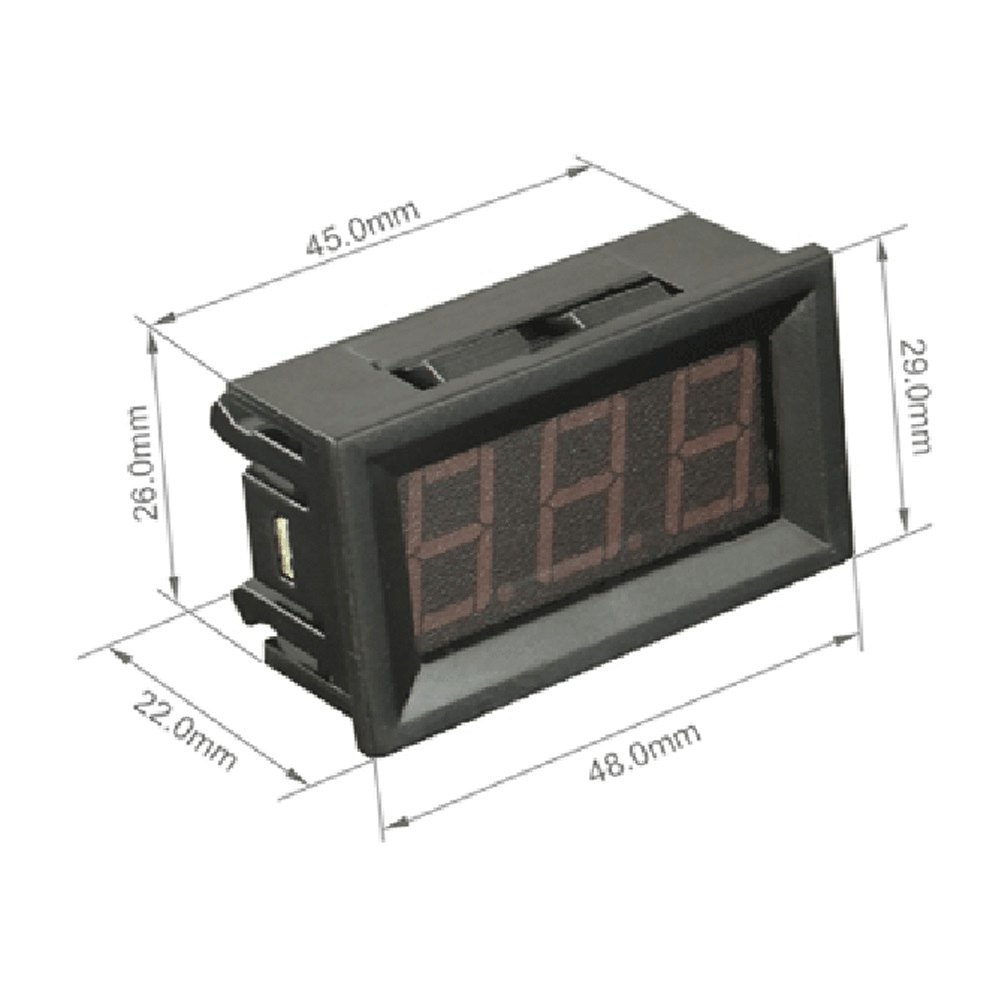

1. Cutout your panel to the meter’s window (see dimensions below).
2. Observe polarity: Red wire → positive (+), Black wire → negative (−).
3. Connect across the source you want to read (within 5–120V DC).
4. Snap‑fit the meter into the cutout using the built‑in side clips.
5. Power‑on the system; the LED should display the line voltage.

For very noisy systems (e.g., brushed motor controllers), you may add a small decoupling capacitor near the meter input to steady the display.

Readability & accuracy

• Typical least significant digit is 0.1V (three‑digit 7‑segment).
• Practical accuracy for this class is typically around ±(1% of reading ± 1 digit) under stable conditions.
• If your use case requires calibration to laboratory standards, prefer a bench DMM; this module is an indicator for embedded monitoring.

Specifications

Wiring quick‑reference

• Red to battery + / Black to battery −.
• If used on a vehicle ignition rail, make sure the rail is within 5–120V DC and stable.
• Do not connect to AC lines or beyond the specified range.
• For multi‑battery packs, always reference the total pack voltage you intend to read and ensure insulation/materials are adequate.

Professional tips

• Fuse protection: Add an in‑line 0.5–1A fuse on the positive lead for fixed installations.
• Noise suppression: On BLDC/brushed controllers, a 0.1–1 µF ceramic across the meter terminals can stabilize readings.
• Brightness vs. voltage: At higher DC levels, LED brightness can increase slightly; this is normal for simple panel meters.
• Calibration check: Compare against a trusted DMM at 12V/24V/48V reference points; note any offset for your logs.
• Weather: The unit is meant for indoor/enclosure use; protect from spray and direct sunlight when panel‑mounted outdoors.

Safety & compliance

• For DC only—never connect to AC mains.
• Respect polarity; although basic reverse protection is typical, avoid relying on it.
• Ensure all wiring is insulated and strain‑relieved in vehicles.
• This indicator is not a sole safety device; keep a proper meter for fault finding.

What’s in the box

• 1 × Red two‑wire 0.56″ DC5–120V panel voltmeter (snap‑in).
• Data label or brief wiring note (on back) depending on batch.

Compatibility & pairings

• 12/24V vehicles: permanent battery monitor or accessory rail indicator.
• DC power supplies: add as a front‑panel readout.
• Battery chargers: verify output voltage at a glance.
• Inline with switches: mount near toggles to show rail status.

فولتميتر رقمي أحمر بسلكين 0.56 بوصة لجهد DC من 5 إلى 120 فولت (للوحات، سيارات ودراجات نارية)

يقدّم الفولتميتر الرقمي الأحمر بسلكين 0.56″ DC5–120V قراءة فورية لجهد البطاريات والدوائر التيار المستمر ويعمل مباشرة من نفس الخط المقاس (تصميم بسلكين). شاشة LED حمراء بحجم 0.56 بوصة تمنح وضوحًا عاليًا في الإضاءة القوية والضعيفة، مع تثبيت Snap‑in أنيق داخل اللوحات البلاستيكية أو المعدنية. مناسب للسيارات والدراجات النارية والدراجات الكهربائية ومعامل الصيانة والمشاريع التعليمية.

لماذا هو خيار موثوق

✅ تشغيل من نفس الخط — يوصل بسلكين فقط ويغتذي من الجهد المقاس (5–120 فولت DC)، ما يقلّل الأسلاك ويبسّط التركيب.
🔌 مدى واسع — يقيس أنظمة 5/12/24/36/48/60/72 فولت الاسمية وغيرها ضمن 5–120 فولت DC.
🔴 شاشة 0.56 بوصة — أرقام حمراء كبيرة سهلة القراءة من مسافة وزاوية.
🧲 تثبيت Snap‑in — مشابك جانبية للتركيب السريع دون مسامير.
🛡️ حماية استبدال القطبية (اعتياديًا) — تقلّل مخاطر التلف عند عكس الأسلاك أثناء التجربة.
⚖️ استهلاك منخفض — تيار سحب صغير جدًا لن يؤثر على البطارية.
🧰 استخدامات متعددة — سيارات، دراجات، سكوترات، طاقة شمسية، مزوّدات طاقة، روبوتات وعلب مشاريع.

تطبيقات شائعة

• مراقبة بطارية السيارة على لوحة العدادات أو لوحات الإكسسوارات.
• قراءة جهد الدراجات النارية/الكهربائية لتجنّب الانقطاع بسبب نقص الجهد.
• مشاريع الهواة: مراقبة خطوط الجهد داخل الصناديق الكهربائية.
• مزوّدات الطاقة: شاشة أمامية لجهد الخرج.
• أنظمة شمسية متنقّلة وحِزم بطاريات.

خطوات التركيب (بسلكين)

1. افتح فتحة بالحجم المناسب في اللوحة (المقاسات بالأسفل).
2. انتبه للقطبية: الأحمر إلى الموجب +، والأسود إلى السالب −.
3. صل الطرفين مباشرة عبر المصدر المراد قراءته ضمن 5–120V DC.
4. ثبّت العداد بالضغط داخل الفتحة بمشابك Snap‑in.
5. شغّل النظام وستظهر القراءة مباشرة.

للدوائر كثيرة الضجيج (محركات، كنترولر)، إضافة مكثف صغير عبر طرفَي العداد قد يثبّت القراءة.

الدقة والقراءة

• أقل خانة عادة 0.1 فولت.
• دقة متوقعة لهذه الفئة ±(1% من القراءة ± خانة) عند ظروف مستقرة.
• لاحتياجات المعايرة المخبرية استخدم مقياسًا احترافيًا؛ هذا الجهاز مؤشّر مدمج.

المواصفات

مرجع التوصيل السريع

• الأحمر إلى + البطارية، الأسود إلى −.
• لا تُوصِل إلى تيار متردد AC أو جهد خارج النطاق.
• في الحِزم متعددة الخلايا تأكد من العزل الجيد وأن الجهد الكلي ضمن المدى.
• أضف فيوز صغير على الخط الموجب للتركيبات الدائمة.

السلامة

• للتيار المستمر فقط.
• احمِ الأسلاك من الاهتزاز والرطوبة؛ المنتج غير مقاوم للعوامل الجوية بشكل مباشر.
• استخدمه كمؤشر، وليس كأداة معايرة نهائية.

محتويات العبوة

• 1 × فولتميتر رقمي أحمر بسلكين 0.56″.

التوافق والمكمّلات

• مناسب لأنظمة 12/24/48/60/72 فولت الاسمية (ضمن 5–120V).
• يقترن مع مفتاح تشغيل لإظهار حالة الخط على اللوحة الأمامية.
• يمكن استخدامه مع مزوّدات طاقة ومُنظّمات DC.
