🔍 Product Overview

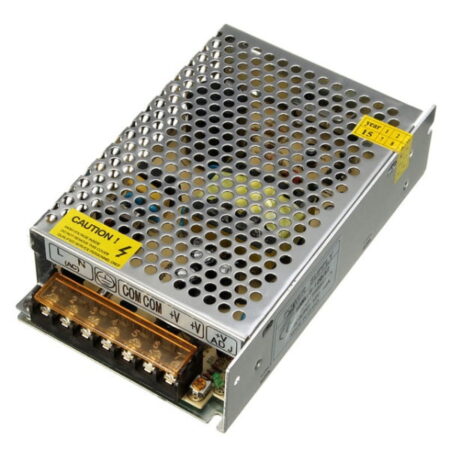

This Slim Power Supply 12V 5A metal switching power supply (SMPS) is built to deliver a clean 12V DC output up to 5A with a 60W power rating, designed for compact installations where space is tight and wiring must stay neat. The unit is labeled for AC input 190–240V, 50/60Hz, making it a direct fit for common mains environments within that range.

Its ventilated metal chassis supports passive cooling, and the screw-terminal layout is made for installers: the AC side is clearly marked L / N / GND, while the DC side provides V+ / V+ / V- / V- so you can split power to multiple loads without splicing or stacking wires into one terminal.

✅ Key Advantages

• ✅ Exact output: 12V DC, 5A

• ✅ Exact power rating: 60W

• ✅ Exact AC input: 190–240V AC, 50/60Hz

• ✅ Slim metal enclosure: ideal for ultra-thin sign frames and narrow cabinets

• ✅ Installer-friendly terminals: L / N / GND + V+ / V+ / V- / V-

• ✅ Multiple DC terminals: easier branching for more than one LED line/load

• ✅ Ventilated cover: supports heat dissipation for steady operation

• ✅ Clear polarity marking: reduces wiring mistakes on-site

⚙️ Common Applications

• 💡 LED strips (12V) and LED modules

• 🪧 LED signage & advertising boards

• 🧰 Light boxes and display frames

• 📷 CCTV cameras and related 12V accessories

• 🧠 12V controllers (relay boards, access systems, basic automation)

• 🔌 Small 12V DC devices within 5A / 60W limits

🧾 Terminal & Wiring Guide (as marked on the unit)

AC Input Side

• 🔌 L = Live / Line

• 🔌 N = Neutral

• 🛡️ GND = Earth / Ground

DC Output Side

• ⚡ V+ / V+ = +12V output

• ⚡ V- / V- = 0V / Negative output

✅ The duplicate V+/V- terminals help distribute power neatly to multiple loads.

🧠 Load Planning (12V Systems)

• ✅ Keep the total load within 12V / 5A and 60W

• ✅ Current calculation: A = W ÷ 12

• ✅ Use suitable wire gauge to reduce voltage drop on long runs

• ✅ For signage with multiple branches, fuse each branch for cleaner protection

• ✅ Leave airflow around the perforated cover for better thermal stability

📌 Specifications

📦 In the Box

• 📦 Slim 12V 5A 60W metal power supply — 1 pc

🛠️ Installation Notes

• 🛡️ Connect GND to protective earth where available

• 🔌 Verify mains is within 190–240V AC before powering on

• ⚙️ Mount on a stable surface with airflow clearance

• 🔧 Tighten terminals firmly and re-check after initial warm operation

• 🧯 Use proper upstream protection (breaker/fuse) and downstream branch fusing where needed

مزود طاقة 12 فولت 5 أمبير 60 وات — جسم معدن نحيف (دخل 190–240 فولت 50/60Hz)

🔍 نظرة عامة

مزود الطاقة ده من نوع SMPS معدن نحيف مخصص لتغذية أحمال 12V DC لحد 5A بإجمالي 60W، ومكتوب عليه بوضوح إن دخل الكهرباء 190–240V AC بتردد 50/60Hz. التصميم النحيف بيخليه مناسب جدًا للأماكن الضيقة زي إطارات اللافتات، لايت بوكس، صناديق التحكم الصغيرة، وتركيبات الإضاءة.

هيكل المعدن فيه فتحات تهوية لتبريد طبيعي، والتوصيلات كلها بترمينالات مسمار: ناحية الدخل مكتوب L / N / GND، وناحية الخرج فيها V+ / V+ / V- / V- عشان توزع 12 فولت لأكتر من خط بسهولة ومن غير لفّ أو تشعيب عشوائي.

✅ المميزات الأساسية

• ✅ خرج مضبوط: 12V DC — 5A

• ✅ قدرة 60 وات

• ✅ دخل 190–240 فولت AC — 50/60Hz

• ✅ جسم معدن نحيف مناسب للإطارات الضيقة

• ✅ ترمينالات واضحة: L / N / GND + V+ / V+ / V- / V-

• ✅ مخارج مزدوجة لتوزيع الحمل بشكل منظم

• ✅ تهوية علوية لتحسين تبديد الحرارة

• ✅ علامات قطبية واضحة تقلل أخطاء التوصيل

⚙️ الاستخدامات الشائعة

• 💡 شرائط LED 12V وموديولات LED

• 🪧 لافتات وإعلانات مضيئة ولوحات LED

• 🧰 لايت بوكس وإطارات العرض

• 📷 كاميرات مراقبة وأجهزة 12 فولت

• 🧠 كنترولات 12 فولت (ريلاي/أكسس كنترول بسيط)

• 🔌 أي جهاز 12 فولت ضمن حدود 5 أمبير / 60 وات

🧾 شرح التوصيلات (زي ما هو مكتوب على الجهاز)

دخل الكهرباء AC

• 🔌 L فاز/لايف

• 🔌 N نيوترال

• 🛡️ GND أرضي

خرج الكهرباء DC

• ⚡ V+ / V+ موجب 12 فولت

• ⚡ V- / V- سالب/أرضي DC

✅ وجود ترمينالات V+ وV- مكررة بيسهّل توزيع التغذية لأكتر من حمل.

🧠 حساب الحمل بسرعة (12 فولت)

• ✅ إجمالي الحمل ما يزيدش عن 60W

• ✅ التيار = الوات ÷ 12

• ✅ استخدم سلك مناسب لتقليل هبوط الجهد في المسافات الطويلة

• ✅ في اللافتات متعددة المخارج، الأفضل تعمل فيوز لكل خط

• ✅ سيب مسافة تهوية حوالين جسم الجهاز

📌 المواصفات الفنية

📦 محتويات العبوة

• 📦 مزود طاقة معدن نحيف 12V 5A 60W — قطعة واحدة

🛠️ ملاحظات تركيب

• 🛡️ وصل الأرضي GND لو متاح في المكان

• 🔌 اتأكد من الدخل 190–240V قبل التشغيل

• ⚙️ ركبّه في مكان ثابت ومعاه تهوية

• 🔧 شد المسامير كويس وراجعها بعد أول تشغيل

• 🧯 استخدم حماية مناسبة قبل الدخل، وفيوزات للفروع لو الحمل متشعب
