SUNSHINE SS-101F Blade Set Chip Repair Advanced Blade Set

Overview

The SUNSHINE SS-101F Blade Set is a precision micro-repair toolkit built for technicians who separate dot-matrix, remove bottom glue, lift ICs, and clean edge adhesive on smartphone logic boards. Centered on the focus keyword SUNSHINE SS-101F Blade Set, this kit combines a low-center-of-gravity universal handle with hardened, hand-polished micro blades (≤0.06 mm tip) to deliver controlled, gentle prying with minimal risk to pads or underfill. The double-ended aluminum alloy handle uses a firm double cross chuck to secure blades without wobble, allowing quick swaps during CPU layering or NAND/PMIC service.

Highlights

• ✅ Hand-polished hardened blades for ultra-thin cutting edges and smooth, controlled entry under chips and adhesives.
• 🧰 Three blade profiles (No.1 / No.2 / No.3) tailored for CPU layering, edge-glue cleaning, and bottom-glue removal.

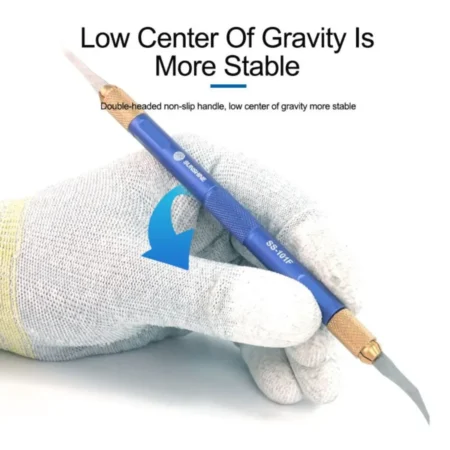

• 🧠 Low center of gravity double-ended handle for steady control in tight PCB spaces.
• 🔒 Double cross chuck multi-turn collet locks blades firmly—no shaking during fine work.
• 🛡️ Elastic yet tough blade body to protect pads and solder balls while separating.
• 🔧 Universal aluminum alloy handle with anti-slip knurling and electroplated anti-oxidation copper head.
• ♻️ Both-sides polished slopes for uniform stress from thick to thin; edges remain even across the stroke.
• ⏱️ Fast, safe chip removal: ideal for dot-matrix splitting, large-chip lifting, and disconnect assistance.

Applications

• 🔬 CPU layering & rebond prep (A-series/Snapdragon).
• 🧱 Bottom-glue (underfill) removal around BGA packages.
• ✂️ Edge-glue cleaning for baseband/PMIC/NAND shields.
• 🔌 Disconnect assist on flex and RF modules.
• 📱 Mobile logic board micro-repair: iPhone/Android.
• 💾 Memory/Storage device lift with controlled micro-pry.

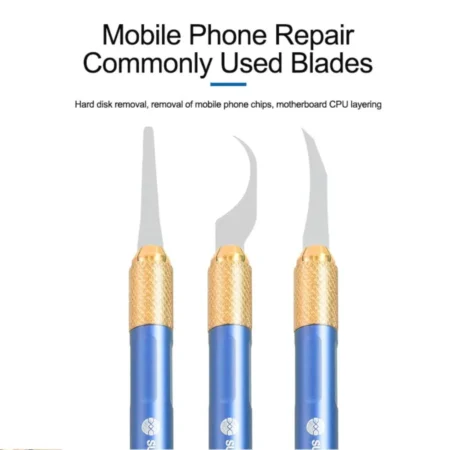

What’s in the Set

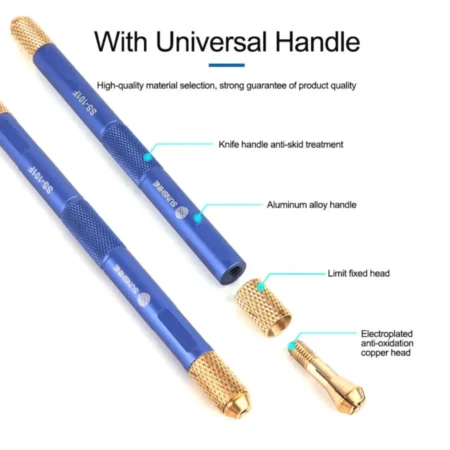

• ① Universal double-ended handle (aluminum alloy, anti-slip knurling, low center of gravity).
• ② Blade No.1 – CPU prying knife (straight taper).
• ③ Blade No.2 – Edge glue knife (curved profile for rolling cuts).
• ④ Blade No.3 – Glue removal knife (angled tip for bottom underfill).

Blade Geometry & Dimensions

• 📏 Handle length: 135 mm; diameter: 9 mm.
• 📎 Mount system: double cross chuck, multi-turn screw cap; electroplated anti-oxidation copper head.
• 🔪 Blade width (root): 6 mm each; spine thickness ≈ 0.4 mm.
• 🔪 Tip thickness: ≤0.06 mm (No.1) / ≈0.05 mm (No.2 & No.3).
• 🔪 Blade lengths (approx.): 41 mm (No.1), 39 mm (No.2), 40 mm (No.3).
• ✨ Both-sides polish for uniform shaving; hardened edges; high toughness for better chip protection.

How Technicians Use Each Blade

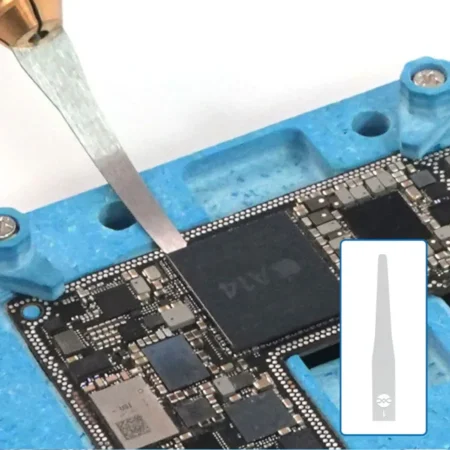

• No.1 (CPU prying knife)
  • ✅ Slide flat under package corners after warming; excellent for initial lift and dot-matrix splitting.

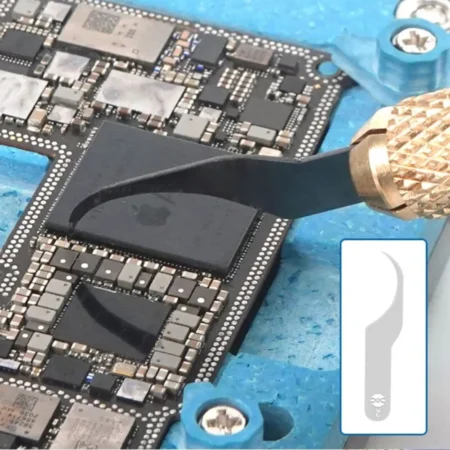

• No.2 (Edge glue knife)
  • ✅ Curved belly performs rolling cuts to peel adhesive along chip edges with minimal lateral force.

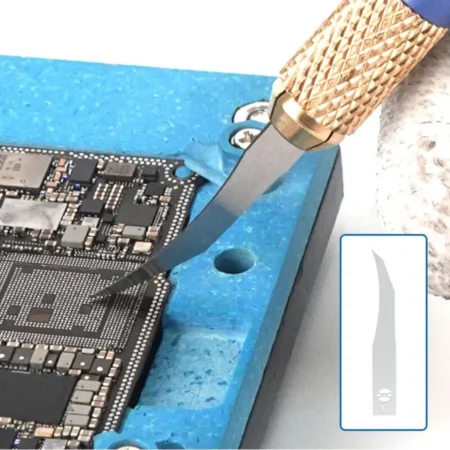

• No.3 (Glue removal knife)
  • ✅ Angled tip with elastic body targets bottom glue—scrapes underfill evenly without gouging substrate.

Handling & Safety Tips

• 🧼 Keep blades clean; wipe with isopropyl between passes to avoid re-depositing underfill.
• ♨️ Warm the region (hot air/plate) before insertion—less force, fewer pad risks.
• ↔️ Work in small strokes; advance millimeter by millimeter while keeping the blade parallel to the board.
• 🛡️ Use ESD protection and tape off nearby passives to prevent accidental nicks.
• 🔁 Rotate blade types as the task changes (edge → underfill → lift) for best control.
• 📦 Store blades with guards; avoid dropping the thin tips (≤0.05–0.06 mm).

Specifications

In-Box Workflow (Quick Start)

• 🔩 Install blade into the cross chuck; tighten the knurled cap until snug (no wobble).
• ♨️ Pre-heat target around the package; introduce the blade at a shallow angle.
• 🔄 Switch to the curved blade (No.2) to roll along edges; finalize underfill cleanup with No.3.
• 🧽 Finish by brushing debris and wiping with IPA; store blades with guards.

طقم شفرات متقدم لإصلاح الشرائح SUNSHINE SS-101F

نظرة عامة

يقدّم طقم الشفرات SUNSHINE SS-101F حلاً احترافيًا لأعمال فك المصفوفات النقطية، إزالة لاصق القاعدة (Bottom Glue)، رفع الشرائح، وتنظيف لاصق الحواف على لوحات الهواتف. يرتكز هذا المحتوى على الكلمة المحورية SUNSHINE SS-101F Blade Set، ويجمع بين مقبض عالمي مزدوج الطرف منخفض مركز الثقل مع شفرات دقيقة مقوّاة ومصقولة يدويًا (سُمك طرف يصل إلى ≤0.06 مم) لضمان دخول سلس وتحكّم هادئ يقلّل مخاطر فقدان البادات أو إتلاف طبقة الـUnderfill. يعتمد المقبض آلية كوليت مزدوج الصليب ليثبّت الشفرة بإحكام ويمنع الاهتزاز أثناء العمل المتناهي الدقة.

المزايا

• ✅ شفرات مقسّاة ومصقولة يدويًا بحافة قَطْع فائقة النحافة لتمرير نظيف وآمن تحت الشريحة واللاصق.
• 🧰 ثلاثة أشكال للرؤوس (رقم 1/2/3) مخصّصة لطبقات المعالج، تنظيف حواف اللاصق، وإزالة لاصق القاعدة.
• 🧠 مقبض منخفض مركز الثقل بتحكّم ثابت داخل المساحات الضيقة على اللوحة.
• 🔒 تثبيت كوليت مزدوج بسن لولبي متعدد اللفات يمنع الحركة الجانبية للشفرة.
• 🛡️ جسم شفرة مرن ومتين يحمي البادات وكُرَيّات اللحام أثناء الفصل.
• 🔧 مقبض ألومنيوم عالمي مقاوم للانزلاق مع رأس نحاسي مطلي مقاوم للأكسدة.
• ♻️ صقل على الجانبين لتوزيع إجهاد متساوٍ من السُمك إلى النحافة عبر كامل الحافة.
• ⏱️ تبديل سريع بين الرؤوس لإنجاز الرفع والتنظيف بكفاءة وأمان.

مجالات الاستخدام

• 🔬 تفكيك طبقات CPU والتحضير لإعادة الربط.
• 🧱 إزالة لاصق القاعدة حول حِزم BGA.
• ✂️ تنظيف لاصق الحافة للمتحكمات والذاكرة والشرائح الحسّاسة.
• 🔌 مساعدة في فصل الاتصالات على الفلاتات والوحدات اللاسلكية.
• 📱 صيانة لوحات الهواتف الذكية لكافة الموديلات.

محتويات الطقم

• ① مقبض عالمي مزدوج الطرف من سبيكة الألومنيوم مع تخشين مانع للانزلاق ومركز ثقل منخفض.
• ② نصل رقم 1 – سكين رفع CPU (شكل مستقيم مدبب).
• ③ نصل رقم 2 – سكين لاصق الحواف (منحنى للبَري المتدرّج رولينج).
• ④ نصل رقم 3 – سكين إزالة لاصق القاعدة (طرف مائل للوصول أسفل الشريحة).

أبعاد الهندسة

• 📏 طول المقبض: 135 مم، القطر: 9 مم.
• 📎 التثبيت: كوليت مزدوج بغطاء مسنن لولبي؛ رأس نحاسي مطلي مضاد للأكسدة.
• 🔪 عرض قاعدة الشفرة: 6 مم لكل نصل؛ سُمك الظهر: ≈0.4 مم.
• 🔪 سُمك الطرف: ≤0.06 مم (نصل 1) / ≈0.05 مم (نصل 2 و3).
• 🔪 أطوال الشفرات: 41 مم (1)، 39 مم (2)، 40 مم (3).
• ✨ صقل ثنائي الجوانب لتوزيع الضغط بشكل متجانس وزيادة العمر.

استخدام كل شفرة

• رقم 1 (رفع CPU)
  • ✅ للبدء بفك زوايا الشريحة بعد التسخين، وتجزئة نقاط المصفوفة.
• رقم 2 (تنظيف حواف اللاصق)
  • ✅ الانحناءة تسمح بحركة رولينج على الحافة لفصل اللاصق بدون قوة جانبية كبيرة.
• رقم 3 (إزالة لاصق القاعدة)
  • ✅ الطرف المائل المرن يزيل الـUnderfill أسفل الشريحة دون خدش السوبسترايت.

إرشادات السلامة والعمل

• ♨️ سخّن المحيط قبل الإدخال لتقليل القوة والحفاظ على البادات.
• ↔️ ادخل بزاوية منخفضة وحركات قصيرة؛ تقدّم بشكل متدرّج مليمترًا بمليمتر.
• 🧼 نظّف الحافة بالكحول الأيزوبروبيلي بانتظام؛ تخلّص من بقايا اللاصق أولًا بأول.
• 🛡️ فعّل حماية ESD، وغَطِّ المكونات المجاورة بشريط كابتون.
• 📦 خزّن الشفرات بأغطيتها؛ الطرف 0.05–0.06 مم يحتاج حماية من الصدمات.

المواصفات

خطوات سريعة

• ثبّت النصل داخل الكوليت وشدّ الغطاء حتى يمنع أي اهتزاز.
• سخّن منطقة العمل ثم ابدأ بنصل 1 للرفع المبدئي؛ استخدم 2 للحواف، و3 لتنظيف القاعدة.
• أنهِ بتنظيف البقايا ومسح المنطقة بالكحول، ثم ضع الأغطية على الشفرات للتخزين.
