Description

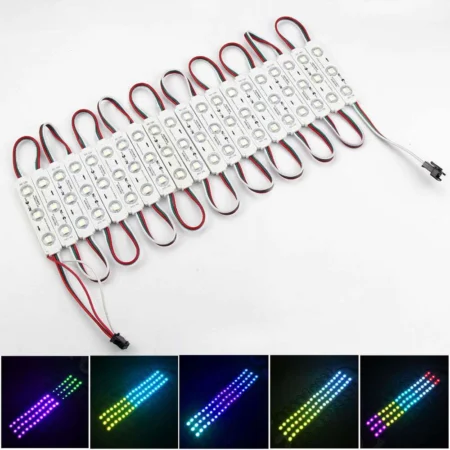

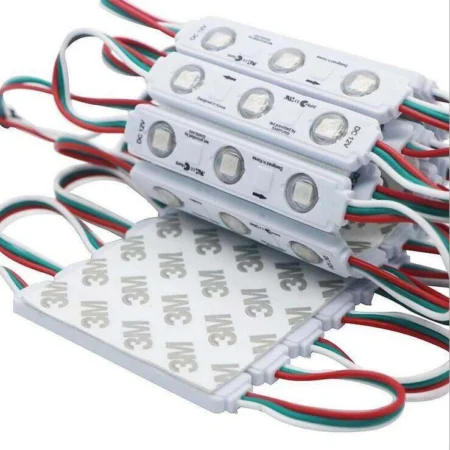

WS2811 Addressable RGB LED Module DC 12V – 3LED Waterproof Pixel Light

1. Product Overview

The WS2811 Addressable RGB LED Module DC 12V is a professional pixel lighting module designed for applications that require colorful, programmable, and dynamic lighting effects. Unlike standard single-color LED modules, this module is addressable, which means each module can be controlled through a compatible controller to display different colors, animations, chasing effects, flowing patterns, flashing sequences, and custom lighting scenes.

Each module contains 3 RGB LEDs and uses the WS2811 addressable control IC, making it suitable for RGB signage, decorative lighting, advertising displays, shop lighting, event decoration, and creative electronics projects. It operates on DC 12V, which makes it easier to use in longer installations compared with many 5V addressable LED products, especially when voltage drop needs to be reduced.

The module body is designed for outdoor and indoor use, with a waterproof construction suitable for sign makers, lighting installers, advertising workshops, and custom decoration projects. The compact module size allows it to be installed behind acrylic letters, inside light boxes, along decorative surfaces, or inside custom lighting panels.

This product is sold as one single piece, making it suitable for repair, replacement, testing, or building a custom number of LED pixels according to your project needs.

2. Key Features

• Addressable RGB LED module using WS2811 control.
• Works on safe low-voltage DC 12V.
• Contains 3 RGB LEDs per module.
• Supports full-color RGB effects and dynamic animations.
• Suitable for 16 million color combinations when used with a compatible controller.
• Waterproof design suitable for indoor and outdoor lighting projects.
• Compact module size for easy installation.
• Wide beam angle for better light distribution.
• Low power consumption compared with traditional lighting.
• Suitable for signage, decorative lighting, advertising boxes, and pixel projects.
• Can be used with compatible WS2811 addressable LED controllers.
• Sold as 1 piece.

3. Technical Specifications

4. Wiring Guide

This module has three main wires:

Important:
Always connect the module to a compatible WS2811 addressable LED controller. Do not connect the data wire directly to a power supply. Make sure the voltage polarity is correct before powering the module.

5. Applications

The WS2811 Addressable RGB LED Module DC 12V can be used in many lighting and decoration projects, including:

• Addressable RGB signage
• Advertising light boxes
• Channel letters
• Acrylic letters
• Shop signs
• Decorative wall lighting
• Event lighting
• Stage decoration
• Architectural lighting accents
• Display lighting
• Pixel lighting projects
• DIY electronics projects
• Interactive lighting systems
• Replacement or repair of existing WS2811 pixel modules

This module is ideal for users who need colorful effects instead of fixed-color lighting. It is suitable for technicians, sign makers, decorators, makers, electronics hobbyists, and lighting installers.

6. Installation Notes

For correct operation, use a stable DC 12V power supply and a compatible addressable RGB controller that supports WS2811 LED modules.

Before installation:

• Test the module before final fixing.
• Check the correct input and output data direction.
• Make sure the red wire is connected to 12V positive.
• Make sure the white wire is connected to ground.
• Connect the green wire to the controller data output.
• Use a power supply with enough current for the total number of modules.
• Avoid reversing polarity.
• Avoid connecting directly to household AC power.
• For outdoor use, protect all wiring joints and connectors properly.
• Clean the installation surface before using the adhesive tape.
• The adhesive backing helps with installation, but extra fixing may be required for rough or outdoor surfaces.

Power calculation example:

If one module consumes around 0.72W, then 10 modules may consume around 7.2W. Always choose a power supply with extra safety margin.

7. Package Content

• 1 × WS2811 Addressable RGB LED Module DC 12V

Selling note:
This product is sold as one piece only. If you need multiple modules, please choose the required quantity from the product page.

موديول إضاءة ملون قابل للتحكم يعمل بجهد 12 فولت موديل دبليو إس 2811

1. نظرة عامة على المنتج

موديول الإضاءة الملون القابل للتحكم موديل دبليو إس 2811 هو حل عملي ومميز لمشروعات الإضاءة التي تحتاج إلى ألوان متغيرة وتأثيرات حركية، وليس مجرد إضاءة ثابتة بلون واحد. يمكن استخدامه في اللافتات الإعلانية، علب الإضاءة، حروف الأكريليك، الديكورات الداخلية، الديكورات الخارجية، واجهات المحلات، إضاءة المناسبات، ومشروعات الهواة والمحترفين.

يتميز هذا الموديول بأنه قابل للتحكم، أي أنه يعمل مع متحكم مناسب لإظهار ألوان مختلفة وحركات إضاءة مثل التتابع، الوميض، تغير الألوان، الحركة المتدرجة، وتأثيرات الإضاءة المخصصة. لذلك فهو مناسب جدًا عند الحاجة إلى إضاءة ملفتة للنظر في الإعلانات أو العروض أو الديكور.

يعمل المنتج على جهد 12 فولت تيار مستمر، مما يجعله مناسبًا للاستخدام مع مزودات الطاقة الشائعة في أنظمة الإضاءة واللافتات. كما أن استخدام جهد 12 فولت يساعد في بعض التركيبات الطويلة مقارنة ببعض الأنظمة الأقل في الجهد، بشرط استخدام مزود طاقة مناسب وتوصيل صحيح.

يحتوي كل موديول على ثلاث نقاط إضاءة ملونة داخل جسم صغير الحجم، مع تصميم مقاوم للماء ومناسب للتركيب في الأماكن الداخلية والخارجية. كما يوجد خلف الموديول شريط لاصق يساعد على تثبيته بسرعة على الأسطح المناسبة.

هذا المنتج يباع بالقطعة الواحدة، لذلك يمكن استخدامه كقطعة اختبار، قطعة صيانة، استبدال قطعة تالفة، أو شراء العدد المطلوب حسب المشروع.

2. أهم المميزات

• موديول إضاءة ملون قابل للتحكم.
• يعمل على جهد 12 فولت تيار مستمر.
• مناسب لتأثيرات الإضاءة المتحركة وتغيير الألوان.
• يحتوي على ثلاث نقاط إضاءة ملونة في كل قطعة.
• يدعم عرض عدد كبير جدًا من درجات الألوان عند استخدام متحكم مناسب.
• مناسب للافتات الإعلانية وعلب الإضاءة والديكور.
• تصميم مقاوم للماء بدرجة مناسبة للاستخدام الخارجي.
• حجم صغير وسهل التركيب داخل اللافتات والحروف.
• زاوية إضاءة واسعة تساعد على توزيع الضوء.
• استهلاك طاقة منخفض.
• مزود بشريط لاصق خلفي لتسهيل التثبيت.
• مناسب لأعمال الصيانة والاستبدال.
• يباع بالقطعة الواحدة.

3. المواصفات الفنية

4. دليل التوصيل

يحتوي الموديول على ثلاثة أسلاك رئيسية:

ملاحظة مهمة:
يجب تشغيل هذا الموديول باستخدام متحكم مناسب لهذا النوع من وحدات الإضاءة القابلة للتحكم. لا يتم توصيل سلك إشارة التحكم مباشرة بمزود الطاقة. يجب التأكد من القطبية الصحيحة قبل التشغيل لتجنب تلف المنتج.

5. الاستخدامات

يمكن استخدام موديول الإضاءة الملون القابل للتحكم موديل دبليو إس 2811 في العديد من التطبيقات، مثل:

• اللافتات الإعلانية الملونة.
• علب الإضاءة.
• حروف الأكريليك.
• واجهات المحلات.
• الديكورات الداخلية.
• الديكورات الخارجية.
• إضاءة الحفلات والمناسبات.
• إضاءة المسرح والعروض.
• اللوحات المضيئة.
• مشروعات الإضاءة التفاعلية.
• مشروعات الهواة والمحترفين.
• أعمال الصيانة والاستبدال.
• أنظمة الإضاءة المتحركة.

هذا المنتج مناسب لفنيين الإعلانات، شركات الدعاية، فنيين الإضاءة، هواة الإلكترونيات، ومستخدمي أنظمة الإضاءة الذكية الذين يحتاجون إلى موديول صغير الحجم يعطي ألوانًا متعددة وتأثيرات جذابة.

6. ملاحظات التركيب

للحصول على أفضل أداء، استخدم مزود طاقة ثابت بجهد 12 فولت تيار مستمر، مع متحكم مناسب لوحدات الإضاءة القابلة للتحكم من هذا النوع.

قبل التركيب:

• اختبر القطعة قبل تثبيتها نهائيًا.
• تأكد من اتجاه دخول وخروج إشارة التحكم.
• وصل السلك الأحمر بموجب 12 فولت.
• وصل السلك الأبيض بالسالب.
• وصل السلك الأخضر بخرج إشارة التحكم من المتحكم.
• استخدم مزود طاقة مناسب لعدد القطع المستخدمة.
• لا تعكس القطبية.
• لا توصل المنتج مباشرة بكهرباء المنزل.
• في الاستخدام الخارجي، يجب عزل أماكن التوصيل جيدًا.
• نظف السطح جيدًا قبل استخدام الشريط اللاصق.
• قد تحتاج إلى تثبيت إضافي في الأسطح الخشنة أو الأماكن الخارجية.

مثال لحساب القدرة:

إذا كانت القطعة الواحدة تستهلك حوالي 0.72 وات، فإن عشر قطع قد تستهلك حوالي 7.2 وات. يفضل دائمًا استخدام مزود طاقة به هامش أمان أعلى من الاستهلاك الفعلي.

7. محتويات العبوة

• عدد 1 موديول إضاءة ملون قابل للتحكم يعمل بجهد 12 فولت

ملاحظة البيع:
المنتج يباع بالقطعة الواحدة. عند الحاجة إلى أكثر من قطعة، يتم اختيار الكمية المطلوبة من صفحة المنتج.
