XL4015 Step-Down Converter 5A (Buck) with USB & Digital Voltmeter

XL4015 step-down converter 5A module that takes 4–38V DC in and delivers a clean, adjustable 1.25–36V DC out (up to ~75W with heatsinking). It integrates a 3‑digit LED voltmeter and a USB‑A port tied to the output rail for easy 5V powering/charging when the output is set to 5.00V. Perfect for bench supplies, battery systems, LED drivers, and embedded builds.

Highlights

• 4–38VDC input → 1.25–36VDC adjustable output (buck).
• Up to 5A peak / ~4–4.5A practical continuous (with heatsink & airflow).
• High efficiency (up to ~96%) and low ripple for stable loads.
• Onboard 3‑digit LED voltmeter; push‑button to view IN/OUT.
• USB‑A port wired to module output (set 5.00V before powering USB devices).
• Potentiometers for V‑ADJ (output voltage) and I‑LIMIT (current limit on CC/CV variants*).
• Protections: current limit, thermal shutdown, short‑circuit (IC‑level).*
• Compact board with four mounting holes—drop‑in for DIY power rails.

*Notes: Some batches are CV‑only (voltage regulation) while others are CC/CV (voltage & current).

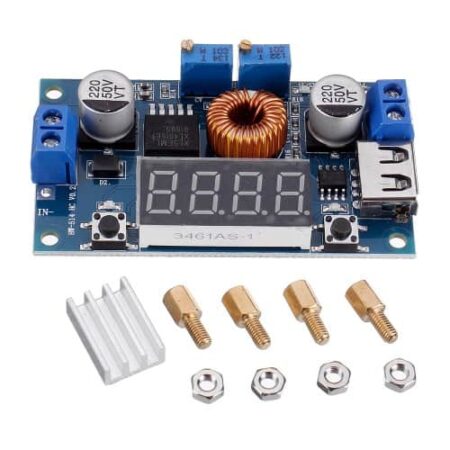

What’s Included

• 1× XL4015 step‑down converter 5A module with digital voltmeter & USB‑A.
• 1× Small stick‑on heatsink (included in many batches; if absent, add your own).*

Typical Applications

• Bench power supply (settable 1.25–36V, e.g., 12V→5V@3A, 24V→12V@4A).
• Battery systems & chargers (lead‑acid, Li‑ion packs – with CC/CV batch).
• LED strips, fans, and embedded controllers (Arduino, ESP, PLC I/O).
• Car/RV/solar step‑down rails; industrial controls; lab prototyping.

Specifications

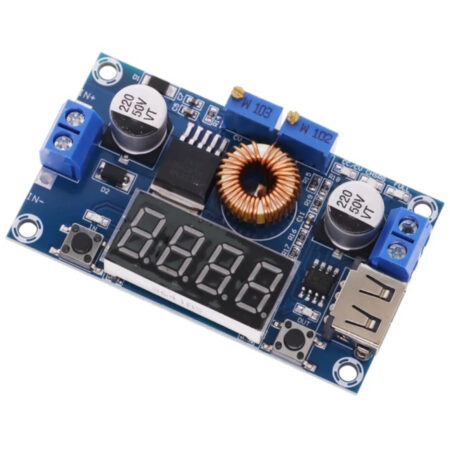

Pinout & Controls (image)

• IN+ / IN−: DC input from battery/adapter.
• OUT+ / OUT−: Regulated DC output.
• USB‑A: Mirrors OUT (use 5.00V for USB gadgets).
• V‑ADJ: Output voltage trimmer (clockwise → ↑V).
• I‑LIMIT: Current‑limit trimmer on CC/CV versions (clockwise → ↑I).
• BTN: Short‑press toggles voltmeter IN/OUT display (if equipped).

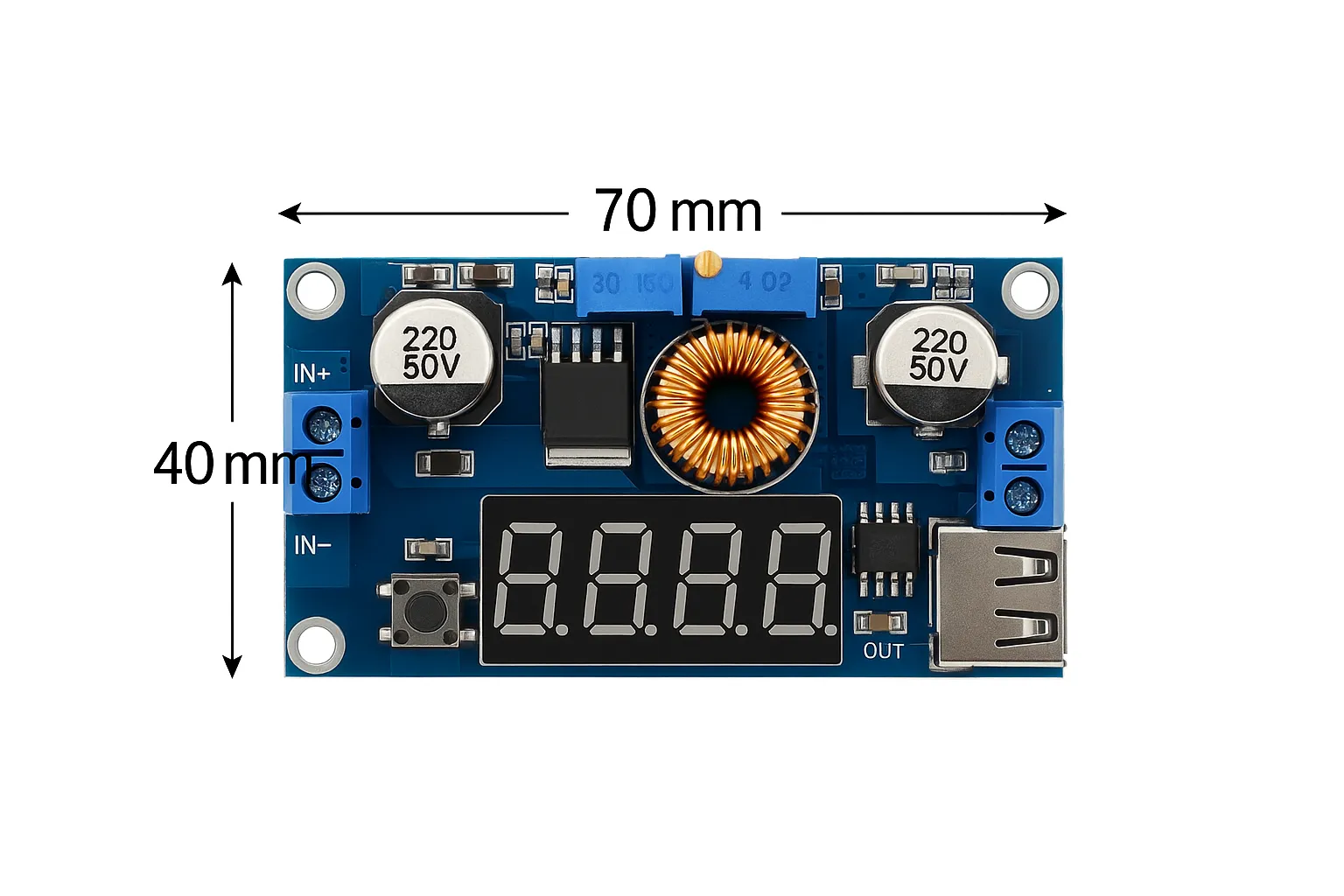

Dimensions & Mounting (image)

(Image placeholder — add to gallery)

• Typical PCB outline ~70×40 mm with corner mounting holes.
• Allow extra height for inductor & capacitors; keep airflow around heatsink.

Usage Notes & Safety

• Non‑isolated buck: input and output share ground—avoid ground loops.
• Keep VIN ≥ VOUT + ~2V for stable regulation.
• For >50W loads, attach the heatsink and ensure airflow; consider bolting to a metal plate.
• Add an input fuse and TVS or MOV if used on automotive lines.
• When using USB‑A, set output to exactly 5.00V before connecting devices.
• For battery charging: only use CC/CV batches and set correct limits.

Quality & Testing

Each unit is visually inspected and function‑tested (no‑load and 5V/12V load check). Ripple/thermals depend on load profile; for critical builds, validate on your bench.

Shipping & Handling

Packed in antistatic bag with padding. We recommend storing modules in dry conditions and avoiding mechanical stress on the inductor and trimmers.

Batch Variations Notice

• CV‑only vs CC/CV: Some lots include current‑limit functionality (LM358 op‑amp on board), others are voltage‑only. We stock CV by default unless “CC/CV” is explicitly stated on the label.
• Voltmeter & buttons: 3‑digit vs 4‑digit display; 1–2 buttons for IN/OUT toggle.
• Heatsink: May or may not be pre‑installed.
• Layout: Small differences in silkscreen (e.g., HW‑316 vs HW‑064).

If a specific variant is required, please confirm with our team before ordering.

Datasheet

• Datasheet : XL4015 datasheet (PDF)

Info

• Brand: Generic
• Model: XL4015‑USB‑VM‑5A (typical)
• Family / Category: DC‑DC Converters → Buck (Step‑Down)
• Lifecycle: Active commodity module
