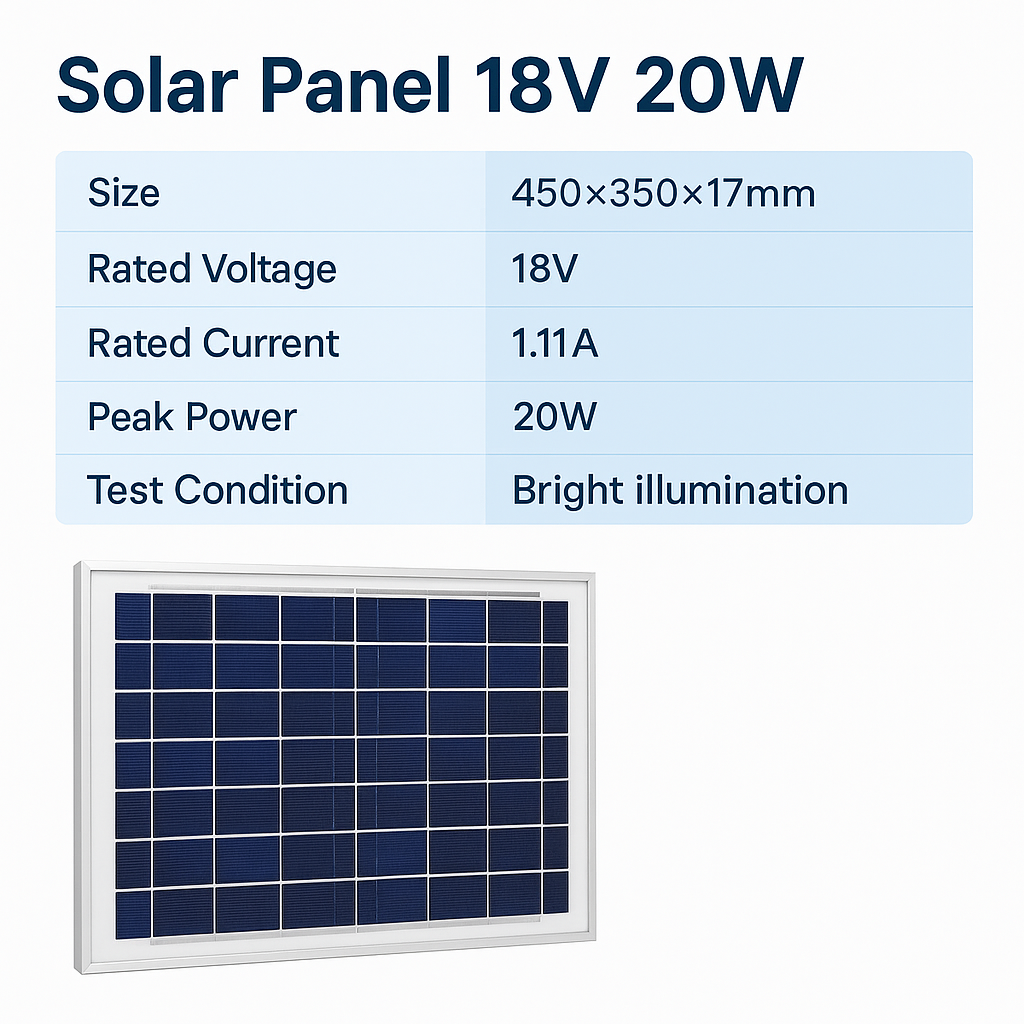

18V 20W Solar Panel 450×350×17mm (≈1.11A) — Framed Compact PV for 12V Systems, LED Signage & Outdoor IoT

Overview

Get dependable watt‑class power in a tidy frame. This 18V 20W solar panel outputs around 1.11A in bright sun, ideal for trickle‑charging small 12V batteries via a controller, driving efficient LED loads, or powering remote gateways and sensors with a storage element. At 450×350×17mm, it mounts neatly on enclosures, masts, and sign frames while keeping weight and footprint manageable.

Key Features

• ✅ Right‑sized output: 18V / 20W / ≈1.11A for compact 12V power systems.
• 🛡️ Rugged framed build: Tempered glass + aluminum frame for outdoor handling.
• 🔌 Fast hookup: Clearly marked + / – pads/terminals; supports strain‑relief.
• ⚙️ System‑friendly: Works with PWM/MPPT controllers, buck converters, and harvester ICs.
• ☀️ Bright‑light performer: Delivers rated power with proper tilt and alignment.
• 🧰 Scalable: Parallel for more current; series for higher voltage strings.

Typical Uses

• 🏕️ Off‑grid LED signage and pathway beacons (constant‑current drivers).
• 📡 Remote sensors/data loggers/gateways (LoRa/BLE/Wi‑Fi) with storage and duty cycling.
• 🔋 Trickle charging for small 12V SLA/Gel or Li‑ion packs via appropriate controller.
• 🎓 STEM labs: PV I‑V curves, MPPT demos, and series/parallel array lessons.
• 🚪 Access & security peripherals where mains is inconvenient.

Compatibility & Pairing

• Use 12V PWM/MPPT charge controllers for batteries, or Li‑ion/LiFe chargers that accept PV input.
• For logic rails, pair with a buck to 5V/3.3V and a low‑IQ LDO for always‑on nodes.
• Add blocking/ideal diode, TVS, and inline fuse for robust field deployments.
• For lighting, use a constant‑current LED driver—avoid direct LED connection to raw panel.

Electrical & Mechanical Specs

• Rated Voltage: 18V (class)
• Peak Power: 20W
• Rated Current (approx.): ≈1.11A (≈1110mA)
• Dimensions: 450 × 350 × 17 mm (framed)
• Polarity: Marked + / –
• Operating Notes: Output varies with irradiance, angle, temperature, and load; use storage + regulation for stable rails.

Wiring & Mounting Notes

• 🧲 Mount with brackets, slots, or VHB tape; avoid frame shading and cable shadows.
• 🌦️ For permanent outdoor installs, seal cable entry and allow drainage/venting.

Quality & Shipping (Standard Paragraphs)

• 🧪 QC: Visual inspection of laminate, frame alignment, and terminals before packing.
• 🚚 Shipping: Flat protective box; combine items to save freight.
• 🔁 Batch Variations: Minor cosmetic differences (terminal style/lead color) may occur without functional impact.

What’s in the Box

• 1 × 18V 20W Solar Panel (450×350×17mm)

FAQ

Q: Can it power a 12V device directly?
A: Use a charge controller, storage (battery/supercap), and an appropriately sized DC‑DC stage.
Q: Waterproof?
A: Weather‑resistant face; for long‑term outdoor use, add enclosure/cover and seal the cable entry.
Q: Can I combine panels?
A: Yes—parallel for current, series for voltage; match panels and add protection.

18V 20W solar panel, 450×350 PV module, framed 18V 20W panel compact photovoltaic panel, mini framed PV, trickle charger panel, hobby solar 1

لوح شمسي 18 فولت 20 واط — 450×350×17 مم (≈1.11 أمبير) بإطار متين لمشاريع 12V واللافتات وحساسات الخارج

نظرة عامة

يوفّر هذا اللوح 18 فولت 20 واط طاقة موثوقة ضمن إطار 450×350×17 مم، بتيار يقارب 1.11 أمبير في الإضاءة الساطعة. مناسب للشحن الطفيف لبطاريات 12V عبر متحكم، وتشغيل سواقات LED، وتغذية حساسات وبوابات بعيدة مع عنصر تخزين ومنظم.

أبرز المزايا

• ✅ خرج مناسب لأنظمة 12V: 18 فولت / 20 واط / ≈1.11 أمبير.
• 🛡️ إطار وزجاج متينان للاستخدام الخارجي طويل الأمد.
• 🔌 توصيل بسيط عبر نقاط +/– واضحة (قد تختلف حسب الدُفعة).
• ⚙️ تكامل سهل مع متحكمات الشحن PWM/MPPT ومحولات الخفض.
• ☀️ أفضل أداء تحت إنارة ساطعة مع زاوية ميل مناسبة.
• 🧰 قابلية التوسّع: التوصيل توازيًا لزيادة التيار أو تواليًا لرفع الجهد.

استخدامات شائعة

• 🏕️ لافتات وإشارات LED خارجية (مع سواق تيار ثابت).
• 📡 حساسات/بوابات بعيدة مع تخزين وجدولة عمل.
• 🔋 شحن طفيف لبطاريات 12V صغيرة عبر متحكم مناسب.
• 🎓 تجارب تعليمية (منحنيات I‑V، MPPT، مصفوفات توالي/توازي).
• 🚪 ملحقات تحكم وأمان حيث لا تتوفر تغذية رئيسية.

المواصفات الكهربائية والميكانيكية

• الجهد المقنن: 18 فولت
• القدرة القصوى: 20 واط
• التيار التقريبي: ≈1.11 أمبير (≈1110 ملي أمبير)
• الأبعاد: 450 × 350 × 17 مم (بإطار)
• القطبية: +/– واضحة
• ملاحظات تشغيل: الخرج يتأثر بالإشعاع وزاوية السقوط والحرارة والحمل؛ يُنصح بتخزين وتنظيم.

ملاحظات التوصيل والتثبيت

• 🧲 تثبيت عبر حوامل ميل أو شريط VHB؛ تجنّب ظلال الإطار.
• 🌦️ للتركيب الدائم بالخارج، عزل فتحة الكابل وتأمين تصريف للرطوبة.

الجودة والشحن

• 🧪 الجودة: فحص بصري للزجاج والإطار والأطراف قبل التغليف.
• 🚚 الشحن: صندوق واقٍ مسطّح؛ دمج الطلبات لتقليل التكلفة.
• 🔁 اختلاف الدُفعات: قد تختلف تفاصيل طفيفة دون تأثير وظيفي.

محتويات العبوة

• 1 × لوح شمسي 18 فولت 20 واط (450×350×17 مم)

الأسئلة الشائعة

س: هل يشغّل جهاز 12V مباشرة؟
ج: استخدم متحكم شحن وتخزين ومنظم DC‑DC مناسب.
س: هل هو مقاوم للماء؟
ج: الوجه مقاوم للعوامل؛ يُفضّل غطاء/صندوق وعزل للكابل للتركيب الدائم.
س: هل يمكن ضم عدة ألواح؟
ج: نعم—توازيًا لزيادة التيار أو تواليًا لرفع الجهد مع حماية مناسبة.
