Description

Mini Solar Panel 5.5V 90mA — 70×55mm, 0.5W Micro Module for DIY & IoT

1) Overview

Meet the 5.5V 90mA Mini Solar Panel 70x55mm, a compact 0.5W photovoltaic module designed for low-power electronics, classroom kits, sensor beacons, wearables, and ultra-portable IoT nodes. With a rated output of 5.5V and 90mA under typical illumination, this tiny workhorse turns ambient light into usable DC power for trickle-charging small batteries or supercapacitors and powering microcontrollers in sunlight. If you’re building a data-logger, a garden sensor, or a STEM demo, this panel gives you the clean, silent energy source you want—no wall wart, no noisy boost converter hassles.

2) Key Features

• Compact footprint: only 70×55mm—easy to mount on enclosures and breadboards.
• Usable DC output: 5.5V / 90mA nominal; up to 0.5W peak under bright light.
• Great for DIY & Education: visible performance changes with light—perfect for demos.
• Rugged front surface: resists light scratches; suitable for outdoor experiments (use a clear cover for long-term installations).
• Solder-friendly pads: quick wiring to charge boards, supercaps, or DC inputs.

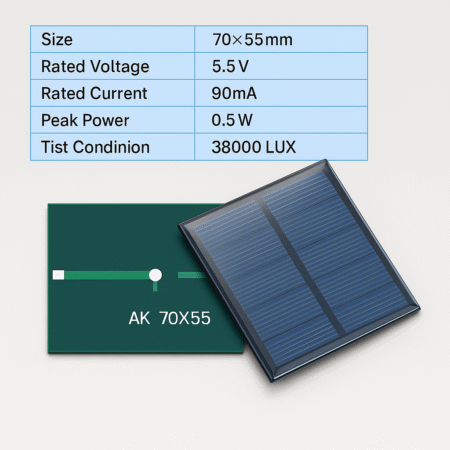

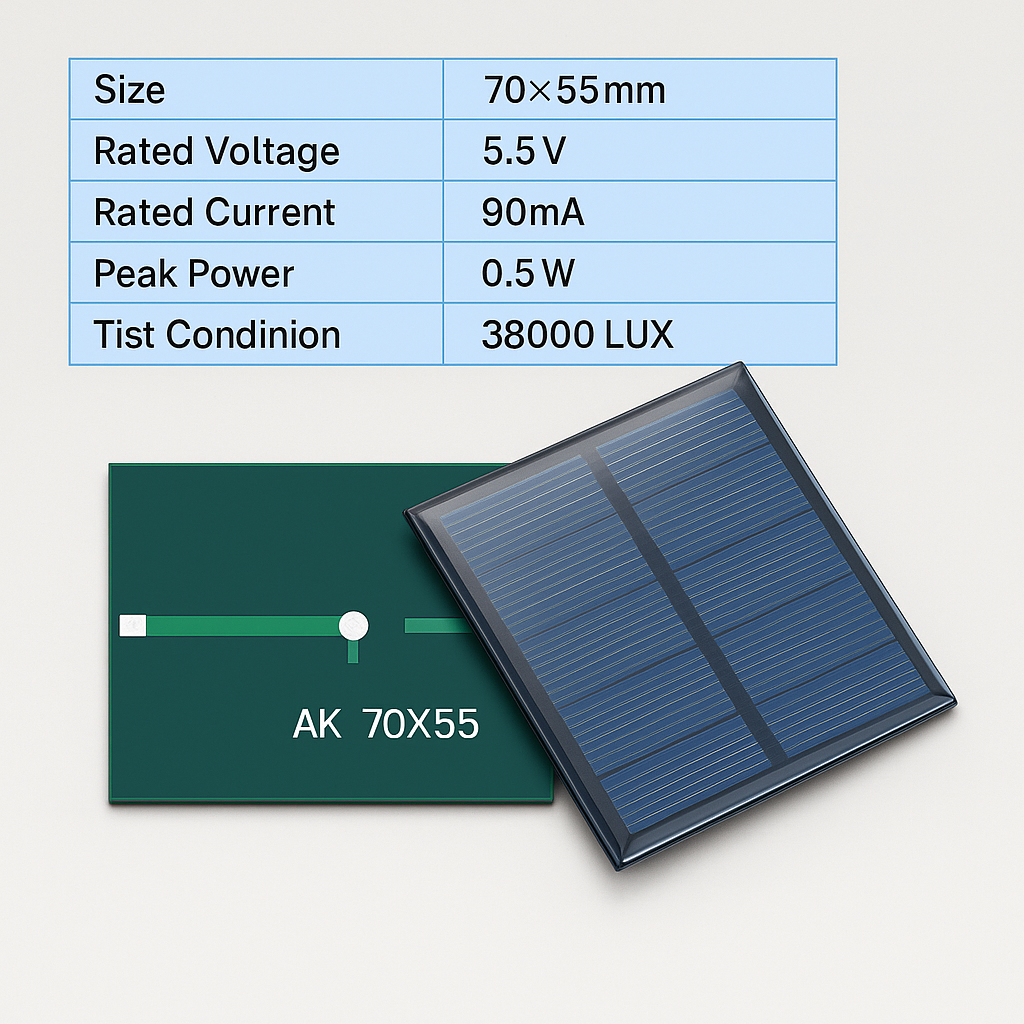

3) Specifications

• Rated Voltage: 5.5V
• Rated Current: 90mA
• Peak Power: 0.5W
• Panel Size: 70 × 55 mm (L × W)
• Test Condition (reference): Illumination 38,000 LUX (see Section 6)

4) Typical Applications

• Solar trickle charging for small LiPo with protection circuits or supercapacitors.
• Powering MCU nodes (ESP32 deep sleep, Arduino low-power), BLE beacons, and garden sensors.
• STEM kits: voltage/current/illumination experiments, angle-of-sun labs.
• Wearables & badges with intermittent duty cycles.

5) Dimensions & Pinout

6) Performance & Test Conditions

Output depends on light intensity and temperature. The 90mA @ 5.5V rating is referenced to ~38,000 LUX bright indoor/partial outdoor light. Under full sun, current can rise; under dim light, expect proportionally lower output. For the most stable results, pair with a power management IC (e.g., a boost/MPPT charger) and buffer with a supercap or protected LiPo.

7) Quality & Reliability

Each unit is visually inspected, polarity-verified, and packaged to minimize micro-scratches. Panels are sampled for open-circuit voltage and short-circuit current within acceptable production windows. Use a clear acrylic cover and silicone sealant if your project faces humidity or long outdoor exposure.

8) Shipping & Handling

We ship in protective sleeves and rigid mailers to prevent bending. Handle by the edges; avoid pressing on the cell surface. Store in a dry environment; do not stack heavy items on the panel.

9) Batch Variations Notice

Minor cosmetic differences (silicon shade, trace layout, back printing) may occur between batches. These do not affect the 5.5V 90mA / 0.5W functional rating.

10) What’s in the Box

• 1 × Mini Solar Panel 5.5V 90mA — 70×55mm, 0.5W

11) Compatibility & Safety Notes

• Observe polarity; reverse connection may damage attached electronics.
• Use proper charge/protection circuits for batteries.
• Do not short the panel under intense light for prolonged periods (heat build-up).

لوح شمسي صغير 5.5V 90mA — مقاس 70×55mm بقدرة 0.5W لمشاريع DIY وIoT

1) نظرة عامة

هذا هو لوح شمسي صغير 5.5V 90mA مقاس 70×55mm بقدرة قصوى 0.5W. حجمه الصغير يجعله مثالياً لتغذية المشاريع منخفضة الاستهلاك: حساسات الحدائق، عُقد إنترنت الأشياء، شارات إلكترونية، وتجارب تعليمية توضح علاقة الإضاءة بالإخراج الكهربائي. تحت إضاءة مناسبة يمكنك تشغيل المتحكمات في وضع الاستهلاك المنخفض، وشحن بطارية صغيرة أو مكثف فائق للحفاظ على عمل المشروع طوال اليوم.

2) أبرز المزايا

• حجم مدمج: 70×55mm يناسب أغلب الحاويات.
• خرج عملي: 5.5V / 90mA اسمي حتى 0.5W عند الإضاءة القوية.
• مثالي للتعليم وDIY: تغيّر الأداء مع شدة الضوء يجعل التجربة تفاعلية.
• سطح أمامي متين: تحمّل خدوشاً خفيفة (ويُفضّل غطاء شفاف للمشاريع الخارجية).
• نِهايات لحام سهلة: لتوصيل الشحن أو إدخال التيار المستمر.

3) المواصفات

• الجهد المقنن: 5.5V
• التيار المقنن: 90mA
• القدرة القصوى: 0.5W
• الأبعاد: 70 × 55 mm
• شرط الاختبار المرجعي: شدة إضاءة 38000 لوكس

4) الاستخدامات الشائعة

• شحن طفيف لبطاريات LiPo (مع دوائر الحماية) أو المكثفات الفائقة.
• تغذية عُقد MCU منخفضة الاستهلاك، منارات BLE، وحساسات بيئية.
• حصص STEM وتجارب مدرسية توضح تأثير الإضاءة والزاوية.
• شارات قابلة للّبس بدورات عمل متقطعة.

5) الأبعاد والتوصيل

6) الأداء وشروط الاختبار

القيم الاسمية 5.5V / 90mA تشير لظروف إضاءة مرجعية تقارب 38000 لوكس. يزداد التيار في الشمس المباشرة وينخفض في الإضاءة الضعيفة. للحصول على استقرار أفضل استخدم دارة إدارة طاقة/MPPT مع مكثف فائق أو بطارية LiPo مع حماية.

7) الجودة والاعتمادية

يتم فحص كل وحدة بصريًا والتحقق من القطبية وتعبئتها لتقليل الخدوش. تُجرى عينات قياس لجهد الدارة المفتوحة وتيار القصر ضمن هوامش إنتاج مقبولة. للمشاريع الخارجية الطويلة استخدم غطاء أكريليك شفاف وسيلكون للعزل.

8) الشحن والمناولة

نستخدم أكمام حماية وصناديق صلبة لمنع الانثناء. أمسِك اللوح من الحواف وتجنب الضغط على السطح. خزّن في مكان جاف بعيدًا عن الرطوبة.

9) اختلافات الدُفعات

قد تظهر فروق شكلية بسيطة (درجة اللون، الطباعة الخلفية) بين الدُفعات دون تأثير على الأداء 5.5V 90mA / 0.5W.

10) محتويات العبوة

• 1 × لوح شمسي صغير 5.5V 90mA — 70×55mm، 0.5W

11) التوافق وتعليمات الأمان

• راعِ القطبية؛ العكس قد يتلف الإلكترونيات المتصلة.
• استخدم دوائر الشحن/الحماية المناسبة للبطاريات.
• تجنّب قصر المخرجات تحت ضوء قوي لمدة طويلة.

Info

• Brand: [افتراض] OEM (AK 70×55 series)
• Model: Mini Solar 70×55-0.5W
• Country of Origin: [افتراض] CN
• In the box: 1× panel, QR guide
