Description

5612AS-1-18 360 Dual 7-Segment Display, 0.56″ Red, Common Cathode, 18-Pin (9×2)

Overview
The 5612AS-1-18 360 is a 2-digit 7-segment LED display delivering crisp red numerals at a standard 0.56″ (≈14.2 mm) digit height. It comes in an 18-pin (9×2) THT package with Common Cathode architecture per digit—pin 14 = DIG1 (cathode), pin 13 = DIG2 (cathode)—as per the provided CC pinout. The compact 25.0 × 19.0 × 8.0 mm body and 2.54 mm pitch make it breadboard- and panel-friendly for counters, meters, clocks, and embedded HMI.

Why this module

• ✅ True CC topology: separate cathode per digit (13, 14) simplifies multiplexing with common high-side sources.
• 🔴 High-contrast red segments: clear visibility on a dark face; ideal under normal indoor lighting.
• 📐 Standard 0.56″ height: readable at a glance, fits common bezels and panels.
• 🧩 18-pin 9×2, 2.54 mm pitch: robust THT leads for fast prototyping and solid production soldering.
• ⚙️ MCU-ready: works with Arduino/AVR/ESP/STM32/PIC and drivers like ULN2803A (segment sinks) + PNP/P-MOS for digit sources, or CC drivers (e.g., MAX7219).
• 🔒 Reliable build: molded top, beveled segments, decimal point on each digit.

Applications

• 🔢 Electronic counters & production tally
• ⏱️ Timers/stopwatches and interval controllers
• 🧪 Panel meters (V/A/Hz/RPM/°C)
• 🕒 2-digit clocks and status readouts
• 🎓 Educational kits & lab test jigs
• 🔧 Tool/charger indicators & DIY dashboards

Specifications

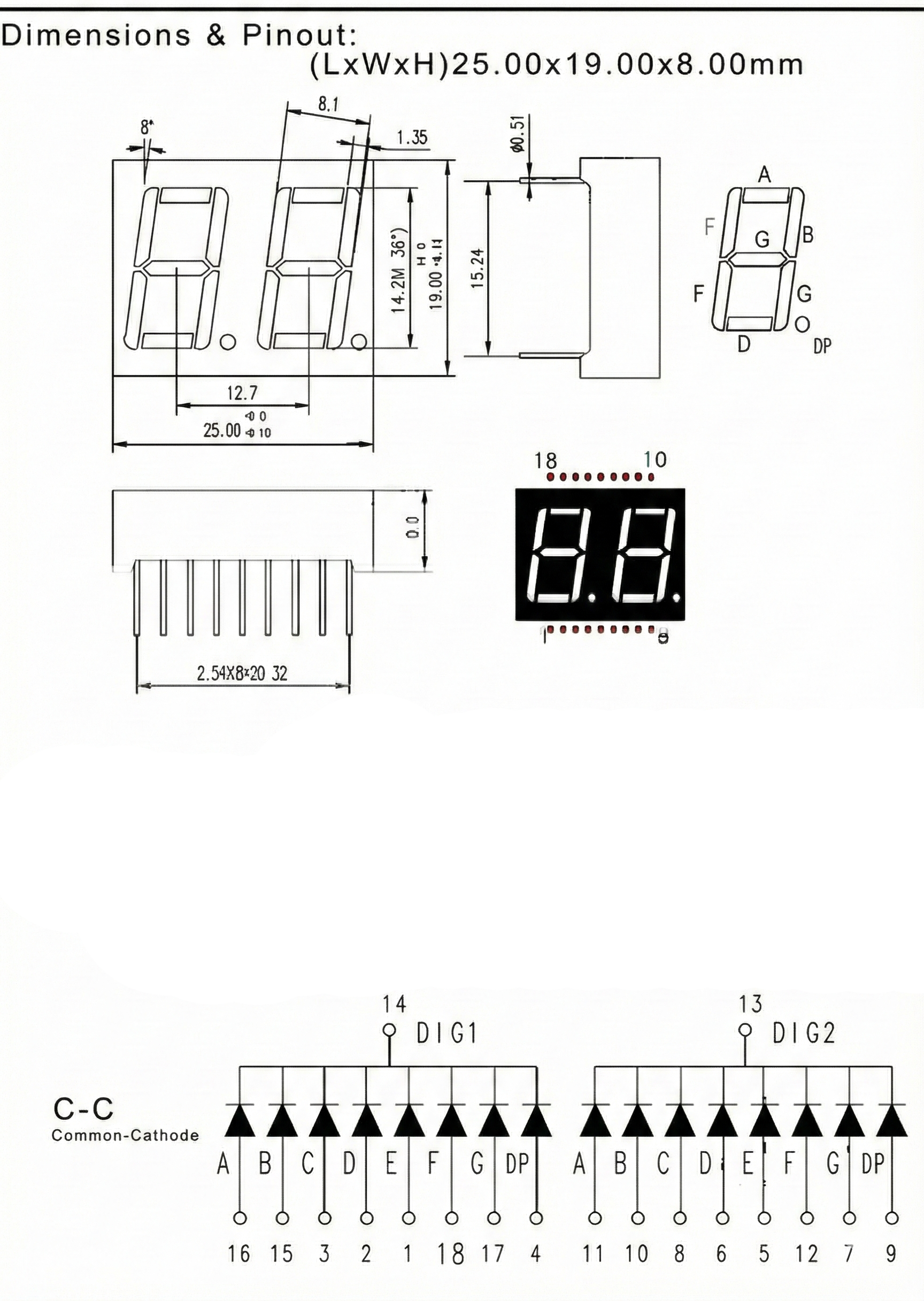

Dimensions

• Outline matches drawing: 25 mm length, 19 mm width, 8 mm height.
• 9×2 pin grid, 2.54 mm pitch; through-hole mounting.
•

Pinout — Common Cathode (CC), 18-Pin (9×2)

Top row (pins 10 → 18, left→right):
10 A₂, 11 B₂, 12 C₂, 13 DIG2 (Cathode), 14 DIG1 (Cathode), 15 D₁, 16 E₁, 17 F₁, 18 DP₁

Bottom row (pins 1 → 9, left→right):
1 E₂, 2 D₂, 3 C₁, 4 B₁, 5 A₁, 6 G₂, 7 F₂, 8 G₁, 9 DP₂

⚡ Driving rule: For CC, segments light when their pins are driven HIGH while the active digit cathode (13 or 14) is held LOW. In multiplex, alternate digits at 1–2 kHz and size resistors for peak current.

Quick wiring & driver tips

• 🧮 Resistor estimate: R ≈ (Vcc − Vf − Vdriver)/Iseg. Example 5 V, Vf=2.0 V, I=10 mA → ≈300 Ω → use 330 Ω E12.
• 📦 Discrete approach: MCU GPIO → resistors → segment pins; ULN2803A sinks segments; PNP/P-MOS sources digit commons.
• 🧠 Driver IC: MAX7219 natively supports CC multi-digit LED—maps easily with 2 unused digits (or chain devices).
• 🔁 Flicker-free: keep per-digit refresh ≥1 kHz; consider 5–10 mA average per segment for long life.

What’s in the Box

• 1× 5612AS-1-18 360 2-digit 7-segment display, red, CC, 18-pin THT.

شاشة 7-Segment رقمين موديل 5612AS-1-18 360، أحمر 0.56″، كاثود مشترك، 18 رجل (9×2)

لمحة عامة
وحدة 5612AS-1-18 360 هي شاشة 7-Segment مكوّنة من رقمين بإضاءة حمراء واضحة وارتفاع قياسي 0.56 بوصة (≈14.2 مم). تأتي بتغليف THT بعدد 18 رجل (9×2) وبنية كاثود مشترك لكل رقم—حيث البن 14 = مشترك الرقم الأول (كاثود)، البن 13 = مشترك الرقم الثاني (كاثود)—طبقًا لمخطط الكاثود في الصورة. أبعاد الجسم 25 × 19 × 8 مم وتباعد الأرجل 2.54 مم مما يجعلها مناسبة للبردبورد ولوحات الأجهزة الأمامية.

لماذا هذه الوحدة

• ✅ كاثود مشترك حقيقي: مشترك مستقل لكل رقم (13 و14) يسهّل المضاعفة مع مصادر تيار عليا مشتركة.
• 🔴 إضاءة حمراء عالية التباين: وضوح ممتاز خلف واجهة داكنة.
• 📐 ارتفاع قياسي 0.56″: قراءة سريعة وتوافق مع أغلب الحواضن والواجهات.
• 🧩 تغليف 18 رجل 9×2: تثبيت عبر الثقوب متين وملائم للتجارب والإنتاج.
• ⚙️ جاهزة للمتحكمات: تعمل بسلاسة مع Arduino/ESP/STM32/PIC وبمشغّلات مثل ULN2803A (سحب القطاعات) ودوائر مصدر للـDigits، أو مع MAX7219 الداعم للكاثود المشترك.
• 🔒 تصميم موثوق: سطح مائل ونقطة عشرية لكل رقم.

الاستخدامات

• 🔢 عدادات ومؤقتات رقمية
• ⏱️ وحدات توقيت وأسطر إنتاج
• 🧪 قياسات أمامية (فولت/أمبير/تردد/دورات)
• 🕒 ساعات وقراءات حالة مختصرة
• 🎓 المشاريع التعليمية ومناضد الاختبار
• 🔧 مؤشرات شحن/أدوات ومشروعات DIY

المواصفات

الأبعاد

• الطول 25 مم × العرض 19 مم × الارتفاع 8 مم.
• شبكة أرجل 9×2 بتباعد 2.54 مم.
• النقطة العشرية أسفل يمين كل رقم.

ترتيب الأرجل — كاثود مشترك (CC)، 18 رجل (9×2)

الصف العلوي (10 → 18 يسار→يمين):
10 A₂، 11 B₂، 12 C₂، 13 DIG2 (كاثود)، 14 DIG1 (كاثود)، 15 D₁، 16 E₁، 17 F₁، 18 DP₁

الصف السفلي (1 → 9 يسار→يمين):
1 E₂، 2 D₂، 3 C₁، 4 B₁، 5 A₁، 6 G₂، 7 F₂، 8 G₁، 9 DP₂

⚡ قواعد القيادة: في الكاثود المشترك تُضاء القطاعات برفع أطرافها HIGH مع إبقاء كاثود الرقم النشط (13 أو 14) LOW. في المضاعفة بدّل بين الرقمين بتردد ≥1–2 كHz، واحسب المقاومات على أساس تيار القمّة.

توصيل سريع ونصائح القيادة

• 🧮 المقاومة التقريبية: R ≈ (Vcc − Vf − Vdriver)/Iseg — مثال 5 فولت، Vf=2.0 فولت، I=10 مA ⇒ ≈330 Ω.
• 📦 توصيل متحكم: GPIO → مقاومات → أطراف القطاعات؛ ULN2803A لسحب القطاعات؛ عناصر PNP/P-MOS لتغذية DIG1/DIG2.
• 🧠 درايفر مخصص: MAX7219 يدعم CC ويبسّط العناوين والتحديث.
• 🔁 منع الوميض: حدّد تردد تحديث مرتفع (≥1 كHz لكل رقم) واضبط التيار على 5–10 مA متوسط/قطاع لعمر أطول.

المحتويات

• 1× 5612AS-1-18 360 شاشة 7-Segment رقمين، أحمر، CC، 18 رجل THT.
