Description

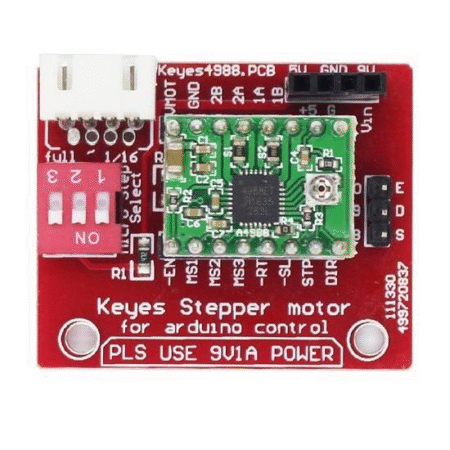

A4988/DRV8825 Stepper Motor Driver Expansion Board (NEMA17)

Why this board

• ✅ Drop-in for popular drivers — Pololu-footprint sockets accept A4988, DRV8825, and MKS TMC2100 modules for maximum flexibility.
• 🔌 Clean power domains — dedicated pins for 5 V logic and 12–24 V motor (VM/GND) help reduce noise and brown-outs.
• ⚙️ Microstepping made easy — on-board 3-position DIP gives quick access to full, half, quarter, eighth, sixteenth (and up to 1/32 with DRV8825).
• 🧩 NEMA17 ready — JST-XH 4-pin output mates directly with most 42-frame (NEMA17) stepper harnesses.
• 🛡️ Stable sockets & decoupling — dual headers firmly seat the driver; onboard electrolytic/ceramic caps smooth motor rail spikes.
• 🧭 Silkscreened guides — clear labels for 5V, G, G, VM, Jv/Jm, and microstep switch help first-time wiring.
• 🛠️ Maker-friendly — perfect for 3D printers, laser engravers, plotters, and small CNC channels where modular serviceability matters.

What it does for your build

• 🔄 Swap drivers in seconds to compare torque, heat, and sound (A4988 vs DRV8825 vs TMC2100).
• 🤫 Tune smoothness by flipping the DIP—dial-in microsteps for quieter motion and finer resolution.
• 🧯 Protects your mainboard by localizing motor current surges to a dedicated VM/GND plane with bulk capacitance near the driver.
• 📦 Cable discipline via side-mounted JST motor connector; no loose Dupont jumpers to pull out mid-print.

Quick-Start

• 🔌 Logic power: feed +5 V/GND to the 5 V/G pins.
• ⚡ Motor power: feed VM (12–24 V) and GND from your PSU or controller.
• 🧠 Step/Dir/En: route from your MCU/controller to the driver’s pins on the plug-in module.
• 🧵 Motor: plug NEMA17 into the JST-XH 4-pin header (A+, A-, B+, B-).
• 🧷 Set microstep: use the 1-2-3 DIP (see tables below).
• 🌡️ Heatsink/fan: recommended above ~1 A coil current (depends on driver).

Microstepping Tables

A4988 (MS1–MS3 mapped to DIP 1–3):

• ✅ Full step: OFF-OFF-OFF
• ✅ 1/2: ON-OFF-OFF
• ✅ 1/4: OFF-ON-OFF
• ✅ 1/8: ON-ON-OFF
• ✅ 1/16: ON-ON-ON

DRV8825 (MS1–MS3 mapped to DIP 1–3):

• ✅ Full step: OFF-OFF-OFF
• ✅ 1/2: ON-OFF-OFF
• ✅ 1/4: OFF-ON-OFF
• ✅ 1/8: ON-ON-OFF
• ✅ 1/16: OFF-OFF-ON
• ✅ 1/32: ON-ON-ON

Tip: “ON” means DIP lever towards ON; “OFF” away from it.

Compatibility & Use-Cases

• 🧩 Drivers: A4988, DRV8825, MKS TMC2100 (legacy TMC in STEP/DIR mode).
• 🦾 Motors: 2-phase bipolar steppers (e.g., NEMA17 1.3–2.0 A peak typical; actual limit by chosen driver).
• 🧠 Controllers: Arduino/RAMPS, GRBL, Klipper, Marlin, duet-style expansion (via STEP/DIR/EN).
• 🖨️ Applications: 3D printer axes/extruders, small CNC, pen plotters, camera sliders, robotics joints.

Wiring Notes

• 🧲 Keep VM/GND twisted/short to reduce inductive kick.
• 🔄 Verify motor coil pairs with a multimeter (A & B pairs).
• 🛡️ Use COMMON GND between MCU 5 V and the board GND.
• 🚫 Never hot-plug the stepper or driver while powered.

Specifications

In the Box

• 📦 1× A4988/DRV8825 Stepper Motor Driver Expansion Board

Pro Tips

• 🥶 Add a 10–20 mm fan when pushing >1 A coil currents on A4988/DRV8825.
• 🧪 Start with full-step, then increase microsteps while checking torque/speed.
• 🧯 Enable current limiting on the driver (Vref) before connecting your motor.
• 🔁 Keep spare driver modules; swapping is instant on this board.

Stepper breakout, Pololu socket, DRV8825 carrier, A4988 carrier, microstep switch, NEMA17 adapter, step/dir driver base.

لوحة توسعة مشغّل المحرّك الخطوي A4988/DRV8825 (NEMA17)

الوصف الكامل

لماذا هذه اللوحة؟

• ✅ توافق واسع — مقابس قياسية تستوعب A4988 وDRV8825 وMKS TMC2100 لتبديل السائق بسهولة.
• 🔌 مسارات طاقة مخصّصة — دبابيس 5 V/GND للمنطق ودبابيس VM/GND (12–24 V) للمحرّك تقلّل الضجيج والتشويش.
• ⚙️ مصغّرات بخطوة واحدة — مفتاح DIP ثلاثي يتيح الانتقال الفوري بين خطوة كاملة ونصف وربع وثمن وسدس عشر (وحتى 1/32 مع DRV8825).
• 🧩 جاهزة لـ NEMA17 — موصل JST-XH أربع سنون يطابق حِزَم أسلاك محرّكات 42-إطار الشائعة.
• 🛡️ ثبات وتنقية — مقابس مزدوجة تُثبت وحدة السائق، ومكثّفات قرب VM لامتصاص الذروات.
• 🧭 طباعات إرشادية — وسم واضح 5V, G, G, VM و Jv/Jm ومؤشّر مفاتيح ON/1-2-3 لتقليل أخطاء التوصيل.
• 🛠️ صديقة للمجتمع الصانع — مثالية لمحاور الطابعات ثلاثية الأبعاد، وآلات نقش الليزر، والمخطّاطات، ومنزلقات الكاميرات.

ماذا تضيف لمشروعك؟

• 🔄 استبدال سريع للسائقين لاختبار العزم والحرارة والضجيج.
• 🤫 ضبط النعومة عبر اختيار المصغّرات من المفتاح.
• 🧯 حماية لوحة التحكّم بفضل فصل طاقة المحرّك وتموضع المكثّفات على اللوحة.
• 📦 تنظيم الأسلاك بمخرج JST الجانبي بعيدًا عن أسلاك الدوبونت المفكوكة.

بدء سريع

• 🔌 تغذية المنطق: +5 فولت/أرضي إلى دبابيس 5V/G.
• ⚡ تغذية المحرّك: VM (12–24 فولت) + GND من مزوّد الطاقة/المتحكّم.
• 🧠 إشارات STEP/DIR/EN: من المتحكّم إلى وحدة السائق المركّبة.
• 🧵 المحرّك: وصل محرّك NEMA17 في JST-XH 4-Pin (A+,A-,B+,B-).
• 🧷 المصغّرات: اضبط مفاتيح 1-2-3 حسب الجداول أدناه.
• 🌡️ تبريد: مشتت/مروحة موصى بهما للتيارات العالية.

جداول المصغّرات

A4988 (MS1–MS3 = المفاتيح 1–3):

• ✅ خطوة كاملة: OFF-OFF-OFF
• ✅ 1/2: ON-OFF-OFF
• ✅ 1/4: OFF-ON-OFF
• ✅ 1/8: ON-ON-OFF
• ✅ 1/16: ON-ON-ON

DRV8825 (MS1–MS3 = المفاتيح 1–3):

• ✅ خطوة كاملة: OFF-OFF-OFF
• ✅ 1/2: ON-OFF-OFF
• ✅ 1/4: OFF-ON-OFF
• ✅ 1/8: ON-ON-OFF
• ✅ 1/16: OFF-OFF-ON
• ✅ 1/32: ON-ON-ON

“ON” = اتّجاه ذراع المفتاح نحو علامة ON.

التوافق والاستخدامات

• 🧩 السائقون: A4988 وDRV8825 وMKS TMC2100 بنمط STEP/DIR.
• 🦾 المحرّكات: ثنائية الطور (مثل NEMA17).
• 🧠 المتحكّمات: Arduino/RAMPS وGRBL وMarlin وKlipper وغيرها.
• 🖨️ التطبيقات: محاور الطابعات ثلاثية الأبعاد/المغذّيات، CNC صغيرة، روبوتات، منزلقات.

ملاحظات التوصيل

• 🧲 قصّر أسلاك VM/GND ولفّها لتقليل الارتدادات.
• 🔄 تأكّد من أزواج الملفات A/B.
• 🛡️ استخدم أرضي مشترك بين 5 V واللوحة.
• 🚫 لا تفصل/تصل المحرّك أو السائق أثناء التشغيل.

المواصفات

المحتويات

• 📦 1× لوحة التوسعة

نصائح احترافية

• 🥶 تبريد نشط للتيارات العالية.
• 🧪 ابدأ بخطوة كاملة ثم زِد المصغّرات تدريجيًا.
• 🧯 اضبط Vref قبل التشغيل.
• 🔁 احتفظ بسائق احتياطي.

لوحة سائق ستيبر، قاعدة A4988، مقبس DRV8825، محوّل NEMA17، مفتاح Microstep.
