Description

CD4017 Decade Counter IC DIP-16

The CD4017 Decade Counter IC DIP-16 is a CMOS decade counter and decoded output integrated circuit designed for counting, sequencing, pulse distribution, and timing control in digital electronics projects. This device is widely used in LED chaser circuits, sequential switching applications, event counting systems, timer-based designs, and logic control circuits where a simple one-by-one output sequence is needed.

The CD4017 Decade Counter IC DIP-16 provides ten decoded outputs labeled from Q0 to Q9. With every valid clock pulse, the active output advances to the next output in sequence. This makes the IC an excellent choice for designers who need clean sequential logic without using a microcontroller. Because only one output is active at a time, the device is especially useful in running light effects, step-by-step control systems, and pulse counting applications.

This counter IC includes an enable input, a reset input, and a carry-out pin for cascading. The clock enable pin allows the current count to be held without losing the output state, while the reset pin returns the counter to the initial output. The carry-out function makes the IC suitable for multi-stage counting systems when more than ten steps are required. These features make the CD4017 Decade Counter IC DIP-16 a practical solution for both educational electronics and professional circuit design.

Built with CMOS technology, the IC supports low power consumption and a wide operating voltage range, making it suitable for battery-powered circuits, breadboard experiments, embedded control designs, and general-purpose digital applications. It is available in a through-hole DIP-16 package, which is convenient for prototyping, PCB assembly, and repair work.

Specifications

• Product Type: Decade Counter IC
• Model: CD4017
• Logic Family: CD4000 Series CMOS
• Package Type: DIP-16 / PDIP-16
• Mounting Type: Through Hole
• Number of Decoded Outputs: 10 Outputs
• Output Sequence: Q0 to Q9
• Counting Direction: Up Counter
• Counting Method: Synchronous / Sequential Counting
• Supply Voltage Range: 3V to 18V
• Typical Working Voltage: 5V
• Output Current: ±1.5 mA
• Minimum Operating Temperature: -55°C
• Maximum Operating Temperature: +125°C
• Functions Available: Clock Input, Clock Enable, Reset, Carry Out
• Suitable For: Counting, sequencing, timing, pulse distribution, LED control, logic applications

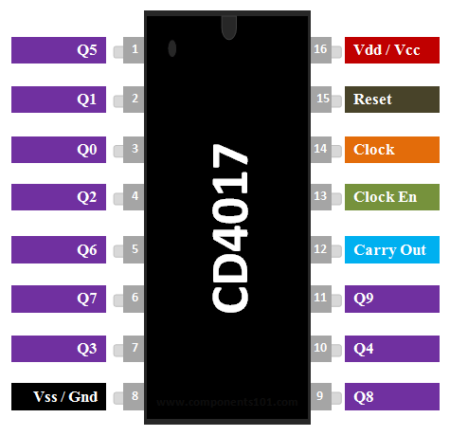

Pin Functions

• Pins 1 to 7, 9, 10, 11: Decoded outputs Q0 to Q9
• Pin 8: Ground
• Pin 12: Carry Out
• Pin 13: Clock Enable
• Pin 14: Clock Input
• Pin 15: Reset
• Pin 16: VCC Supply

Applications

• LED chaser and running light circuits
• Sequential output control systems
• Pulse counting projects
• Timer and oscillator based circuits
• Frequency division applications
• Event counting and step sequencing
• Digital logic training circuits
• Automation and control prototypes
• Remote metering systems
• Automotive and general electronic control applications

Package Includes

• 1 x CD4017 Decade Counter IC DIP-16

Datasheet

• cd4017 datasheet
