Description

74190 Up Down Decade Counter IC DIP-16

The 74190 Up Down Decade Counter IC DIP-16 is a synchronous BCD decade counter designed for digital counting, sequencing, control logic, and timing applications. This integrated circuit can count both upward and downward through the standard BCD sequence, making it a practical choice for numeric counting circuits, presettable counters, frequency division stages, and digital control systems. The uploaded technical reference describes the 74190 family as a synchronous up/down decade counter with down/up mode control, parallel outputs, ripple clock output for cascading, and asynchronous preset capability through load control.

The 74190 Up Down Decade Counter IC DIP-16 is especially useful when a circuit must count from 0 to 9 in one direction and then be able to reverse direction when required. This makes it suitable for digital displays, event counters, timing systems, step-based control circuits, and educational digital electronics projects. Because the device is synchronous, the outputs change in a controlled way with the applied clock signal, helping improve timing consistency in logic circuits. The reference datasheet also notes that the device supports parallel outputs, count-enable control, and ripple clock output for multi-stage cascade operation.

Another important feature of the 74190 Up Down Decade Counter IC DIP-16 is its presettable input structure. The IC includes parallel data inputs and a load control pin, allowing a chosen starting value to be loaded into the counter before counting begins. This is very useful in programmable counting systems, digital step control, preset timers, and multi-stage logic designs where counting must begin from a value other than zero. The uploaded datasheet lists the decade counter version separately from the binary version and shows the 74190 as the BCD 8-4-2-1 counting variant.

This IC is supplied in a DIP-16 / PDIP-16 package, which makes it convenient for breadboard use, prototyping, educational kits, and through-hole PCB assembly. The technical document shows PDIP-16 as one of the available package styles for this family, and the operating data for the SN74190 series indicates 4.75V to 5.25V supply operation with a standard commercial temperature range of 0°C to 70°C for the 74-series version.

If you need a reliable BCD up/down counter with synchronous operation, preset loading, count enable, and cascading support, the 74190 Up Down Decade Counter IC DIP-16 is a strong option for digital logic designs, training projects, and control applications.

Specifications

• Product Type: Synchronous Up/Down Decade Counter IC
• Model: 74190
• Counter Type: BCD 8-4-2-1
• Counting Direction: Up / Down
• Logic Operation: Synchronous
• Package Type: DIP-16 / PDIP-16
• Mounting Type: Through Hole
• Output Type: Parallel Outputs
• Preset Function: Asynchronously presettable with load control
• Cascade Support: Ripple clock output for cascading
• Supply Voltage Range: 4.75V to 5.25V
• Operating Temperature Range: 0°C to 70°C
• Common Uses: Counting, sequencing, preset counting, control logic, digital timing

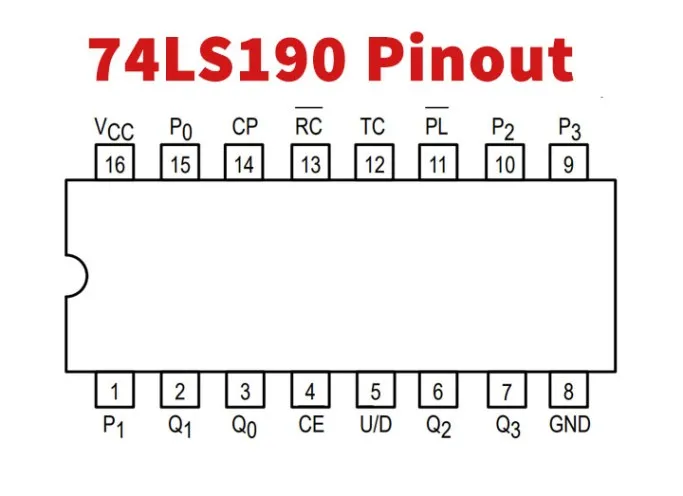

Pinout

The 74190 Up Down Decade Counter IC DIP-16 includes parallel preset inputs, BCD outputs, count enable, up/down control, clock input, ripple clock output, terminal count output, supply, and ground. Based on the uploaded pinout image and the technical reference, the common function layout is:

• Pin 1: P1
• Pin 2: Q1
• Pin 3: Q0
• Pin 4: Count Enable
• Pin 5: Up / Down Control
• Pin 6: Q2
• Pin 7: Q3
• Pin 8: GND
• Pin 9: P3
• Pin 10: P2
• Pin 11: Parallel Load
• Pin 12: Terminal Count
• Pin 13: Ripple Clock Output
• Pin 14: Clock Pulse Input
• Pin 15: P0
• Pin 16: VCC

Applications

• BCD counting circuits
• Up/down digital counters
• Presettable counting systems
• Numeric control logic
• Digital timing circuits
• Event counting
• Frequency division stages
• Counter cascade designs
• Educational digital electronics projects
• Logic training and experiment boards

Package / Size

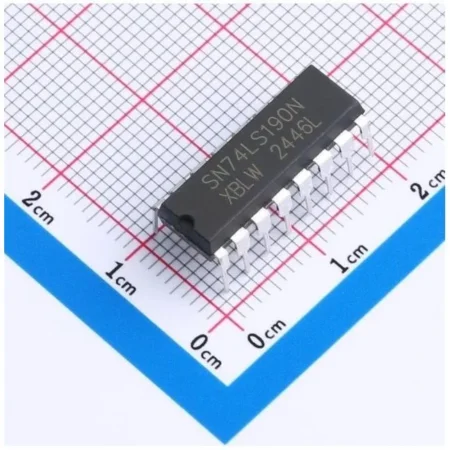

The uploaded product image shows the DIP-16 through-hole package with a compact body suitable for breadboards and standard PCB layouts. The datasheet also includes mechanical information for plastic dual in-line package versions used in this logic family.

Datasheet

The uploaded technical file describes the 74190 as part of the synchronous up/down counter family and includes the logic function, counting behavior, timing diagrams, electrical characteristics, and package information. Pages 1, 5, 7, 8, and 27 are especially useful for product documentation and technical reference.

sn74ls191 (1)

Package Contents

• 1 x 74190 Up Down Decade Counter IC DIP-16

آي سي 74190 عداد عشري تصاعدي تنازلي ديب 16 رجل

يُعد آي سي 74190 عداد عشري تصاعدي تنازلي ديب 16 رجل دائرة رقمية مخصصة للعدّ العشري بنظام بي سي دي مع إمكانية العدّ التصاعدي أو التنازلي حسب حالة مدخل التحكم. ويُستخدم هذا المكوّن في دوائر العدّ الرقمية، وأنظمة التتابع المنطقي، ودوائر التوقيت، والمشروعات التعليمية، والتطبيقات التي تحتاج إلى عدّ منظم من صفر إلى تسعة مع إمكانية تغيير اتجاه العدّ عند الحاجة. وتوضح الداتا شيت المرفوعة أن 74190 هو عداد عشري متزامن تصاعدي تنازلي مزود بتحكم في الاتجاه، ومخارج متوازية، وخرج تموجي للربط التسلسلي، وإمكانية تحميل قيمة ابتدائية من خلال مداخل التهيئة والتحميل.

يتميز آي سي 74190 عداد عشري تصاعدي تنازلي ديب 16 رجل بأنه مناسب للدوائر التي تحتاج إلى العدّ من صفر إلى تسعة ثم تغيير الاتجاه إلى العدّ العكسي عند الطلب. ولهذا فهو مناسب لتطبيقات العدّ الرقمي، ودوائر التحكم، ومشروعات التجارب التعليمية، والعدادات القابلة للضبط، والأنظمة التي تعتمد على عرض أرقام أو تنفيذ خطوات محددة في اتجاهين مختلفين. كما أن عمله المتزامن يساعد على تحسين استقرار الإشارات في التطبيقات الرقمية مقارنة ببعض طرق العدّ الأخرى. وتؤكد الداتا شيت أيضًا وجود مداخل تمكين للعدّ و خرج تموجي و مخارج متوازية تدعم بناء أنظمة عدّ أكبر وأكثر مرونة.

ومن المزايا المهمة في آي سي 74190 عداد عشري تصاعدي تنازلي ديب 16 رجل وجود إمكانية التحميل المسبق، حيث يمكن إدخال قيمة محددة على مداخل التوازي ثم تحميلها داخل العداد من خلال مدخل التحميل. وهذه الخاصية مهمة جدًا في أنظمة العدّ القابلة للضبط، والدوائر التي تبدأ من رقم محدد، ومراحل التحكم الرقمي التي تحتاج إلى نقطة بدء مختلفة عن الصفر. كما توضح الداتا شيت أن هذا الموديل هو النسخة العشرية من العائلة، ويعمل بنظام BCD 8-4-2-1 وليس عدادًا ثنائيًا عامًا.

يأتي هذا المنتج في عبوة ديب 16 رجل مناسبة للوحات التجارب والدوائر المثقبة والتصميمات التعليمية والصيانة، كما تشير البيانات التشغيلية في المرجع الفني إلى أن جهد التشغيل لسلسلة 74190 يكون من 4.75 فولت إلى 5.25 فولت، مع مدى حرارة تشغيل تجاري من 0 إلى 70 درجة مئوية. لذلك يُعد هذا المكوّن خيارًا ممتازًا في تطبيقات العدّ العشري الرقمية والربط المنطقي والمشروعات التعليمية والعملية.

المواصفات

• نوع المنتج: آي سي عداد عشري تصاعدي تنازلي متزامن
• الموديل: 74190
• نوع العدّ: بي سي دي 8-4-2-1
• اتجاه العدّ: تصاعدي / تنازلي
• طريقة التشغيل: متزامن
• نوع العبوة: ديب 16 رجل
• طريقة التركيب: من خلال الثقوب
• نوع المخارج: مخارج متوازية
• خاصية التحميل: تحميل موازٍ بقيمة ابتدائية
• دعم التوسعة: خرج تموجي للربط مع مراحل أخرى
• جهد التشغيل: من 4.75 فولت إلى 5.25 فولت
• مدى حرارة التشغيل: من 0 إلى 70 درجة مئوية
• مناسب لتطبيقات: العدّ، والتتابع، والتحكم الرقمي، والعدادات القابلة للضبط، ودوائر التوقيت

توزيع الأرجل

يحتوي آي سي 74190 عداد عشري تصاعدي تنازلي ديب 16 رجل على مداخل تحميل موازية، ومخارج العدّ، ومدخل تمكين، ومدخل تحديد اتجاه العدّ، ومدخل الساعة، وخرج العدّ النهائي، وخرج تموجي، بالإضافة إلى التغذية والأرضي. التوزيع الوظيفي الشائع كالتالي:

• الرجل 1: دخل توازي أول
• الرجل 2: خرج العدّ الأول
• الرجل 3: خرج العدّ صفر
• الرجل 4: تمكين العدّ
• الرجل 5: تحديد اتجاه العدّ
• الرجل 6: خرج العدّ الثاني
• الرجل 7: خرج العدّ الثالث
• الرجل 8: الأرضي
• الرجل 9: دخل توازي ثالث
• الرجل 10: دخل توازي ثاني
• الرجل 11: تحميل موازٍ
• الرجل 12: خرج العدّ النهائي
• الرجل 13: خرج التموج
• الرجل 14: نبضة الساعة
• الرجل 15: دخل توازي صفر
• الرجل 16: جهد التغذية

صورة البن أوت

الحجم والشكل

الصورة المرفوعة للمنتج توضح شكل عبوة ديب 16 رجل وحجمها التقريبي، وهو مناسب جدًا للوحات التجارب والتصميمات التعليمية والتطبيقات التي تعتمد على التركيب العادي من خلال الثقوب. كما يحتوي الملف الفني على رسومات ميكانيكية لعبوات ثنائية الصف ضمن هذه العائلة.

التطبيقات

• دوائر العدّ العشري
• العدّ التصاعدي والتنازلي
• أنظمة العدّ القابلة للتحميل المسبق
• دوائر التحكم الرقمي
• دوائر التوقيت
• عدّ الأحداث
• مراحل تقسيم التردد
• دوائر الربط بين العدادات
• المشروعات التعليمية في الإلكترونيات الرقمية
• لوحات التدريب والتجارب المنطقية

الداتا شيت

الملف المرفوع يشرح عائلة 74190 / 74191 ويحتوي على وصف الوظيفة، ومخططات المنطق، ومخططات التوقيت، والخصائص الكهربائية، ورسومات العبوة. الصفحات الخاصة بـ العداد العشري 190 هي الأكثر ارتباطًا بهذا المنتج.

sn74ls191 (1)

محتويات المنتج

• 1 × آي سي 74190 عداد عشري تصاعدي تنازلي ديب 16 رجل
