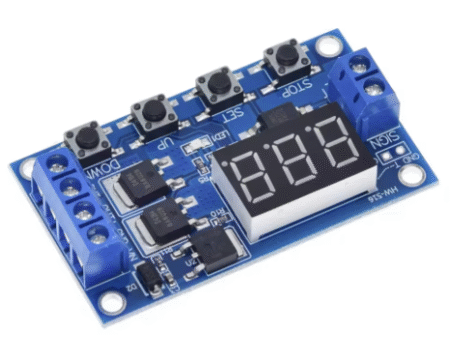

DC 6-30V Digital Time Delay Relay Module – LED Display, Dual MOS, 15A Adjustable Timer Switch
Full Product Description:
The DC 6-30V Digital Time Delay Relay Module is an intelligent delay trigger module with LED display, perfect for a wide range of timing and control applications. This module features wide voltage input (5V~36V), making it suitable for controlling DC motors, LED lighting, pumps, solenoids, and other equipment.
The module utilizes Dual-MOS parallel output for low resistance and high current handling (up to 15A continuous, 30A with enhanced heat dissipation). It offers adjustable delay settings from 0.1 seconds to 999 minutes, and supports multiple operating modes to suit various control scenarios.
The built-in emergency stop function (STOP button) and reverse polarity protection enhance safety and usability. All user-defined settings are stored independently and retained even after power loss.
✅ timer relay, adjustable time delay, dual MOS relay, 15A relay, LED display timer, automation timer, DC timer module
✅ Tested by Micro Ohm: Product samples tested for quality and accuracy.
✅ Fast shipping available within Egypt.
✅ Product may vary slightly in appearance by batch. Specifications guaranteed.
✅ For technical assistance, contact Micro Ohm.
Features:
- Wide input voltage range: 5V to 36V DC
- Supports DC loads up to 15A continuous (30A peak)
- Dual-MOS output for lower internal resistance and improved performance
- LED digital display for easy parameter configuration
- Adjustable timing range: 0.1 seconds to 999 minutes
- Emergency stop button and reverse input protection
- Multiple working modes with cycle timing and trigger options
- No noise, spark-free, electromagnetic interference-free operation
Technical Specifications:
| Parameter | Value |
|---|
| Input Voltage | DC 5V~36V |
| Output Voltage | DC 5V~36V |
| Output Current (Continuous) | 15A |
| Output Current (Peak with cooling) | Up to 30A |
| Output Power | 400W |
| Trigger Signal | 3V~24V High-level trigger |
| Standby Current | 20mA |
| Operating Current | 50mA |
| Time Delay Range | 0.1 seconds to 999 minutes |
| Operating Temperature | -40℃ to 85℃ |
| Module Size | 60.1mm x 34.6mm x 12mm |
Pinout:

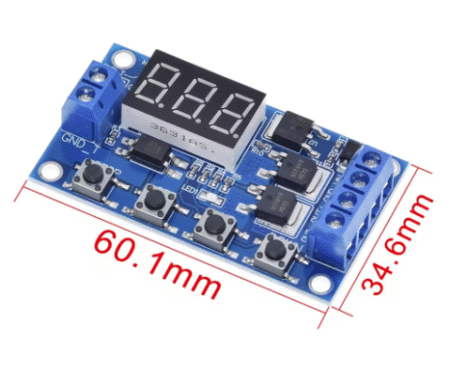

Dimensions:
| Dimension | Value |
|---|
| Length | 60.1mm |
| Width | 34.6mm |
| Thickness | 12mm |
Working Modes Overview:
The module supports versatile timing modes for flexible control:
- P1.1: ON for OP time after trigger, ignores further triggers during OP
- P1.2: ON for OP time after trigger, restarts timing if retriggered during OP
- P1.3: ON for OP time after trigger, resets and stops timing if retriggered during OP
- P2: OFF for CL time after trigger, then ON for OP time
- P3.1: Cycles ON for OP time, OFF for CL time, repeatable with adjustable LOP cycles
- P3.2: Cycles ON for OP time, OFF for CL time after power-on (no trigger needed)
- P4: Signal-hold function, stays ON while trigger held, turns OFF after OP time when signal disappears
Applications:
- Industrial automation systems
- Motor, pump, and solenoid control
- LED lighting delay circuits
- Access control and security timing
- Automatic power management
- DIY electronics and hobby projects
Package Contents:
- 1 x DC 6-30V Digital Time Delay Relay Module
Info:
- Shipping Weight: Approx. 50g
Category:
Relay Modules > Time Delay Relays
Product Images:
الوصف باللغة العربية:
وحدة ريليه تأخير زمني رقمية DC 6-30 فولت – شاشة LED، ريليه مزدوج MOS، تيار عالي 15 أمبير مع إمكانية ضبط الزمن
الوصف الكامل:
تُعد وحدة ريليه تأخير زمني رقمية DC 6-30 فولت خيارًا مثاليًا للتحكم الذكي في توقيت تشغيل الأجهزة المختلفة. توفر الوحدة جهد تشغيل واسع من 5 حتى 36 فولت، مما يجعلها مناسبة للتحكم في محركات التيار المستمر، أشرطة الإضاءة LED، المضخات، الصمامات الكهرومغناطيسية وغيرها.
تعتمد الوحدة على تقنية ريليه مزدوج MOS لتقليل المقاومة الداخلية وتحمل تيارات عالية تصل إلى 15 أمبير بشكل مستمر، وتصل إلى 30 أمبير مع تحسين التبريد. يمكن ضبط زمن التأخير بحرية من 0.1 ثانية حتى 999 دقيقة، وتدعم الوحدة أوضاع تشغيل متعددة لتناسب مختلف تطبيقات التحكم.
تتميز الوحدة بزر إيقاف طارئ (STOP) وحماية من عكس القطبية، مع إمكانية حفظ جميع الإعدادات حتى عند انقطاع التيار.
✅ اختبارات الجودة: تم اختبار عينات من المنتج بمعرفة ميكرو أوم لضمان الجودة والدقة.
✅ الشحن السريع: متوفر شحن سريع داخل مصر.
✅ ملحوظة: قد يختلف شكل المنتج قليلًا حسب الدُفعة، بينما المواصفات ثابتة ومضمونة.
✅ للدعم الفني أو طلبات الجملة، يُرجى التواصل مع ميكرو أوم.
الأبعاد:
| البُعد | القيمة |
|---|
| الطول | 60.1 مم |
| العرض | 34.6 مم |
| السماكة | 12 مم |
مخطط التوصيل (Pinout):
التطبيقات:
- أنظمة الأتمتة والتحكم الصناعي
- التحكم في المحركات والمضخات والصمامات الكهرومغناطيسية
- دوائر تأخير تشغيل الإضاءة LED
- أنظمة الأمان والتحكم في الأبواب
- التحكم الذكي في الطاقة
- مشاريع الإلكترونيات والدوائر التعليمية والهوايات
محتويات العبوة:
- 1 × وحدة ريليه تأخير زمني رقمية DC 6-30 فولت
