Description
ESP32-S2 WEMOS S2 Mini Type-C USB Development Board – Compact Wi-Fi Development Board for IoT Projects with 4MB Flash, 2MB PSRAM
Full Product Description:
The ESP32-S2 WEMOS S2 Mini Type-C USB Development Board is a compact, versatile platform designed for wireless IoT projects, smart devices, and embedded applications. Built around the reliable ESP32-S2FN4R2 Wi-Fi microcontroller, this board delivers excellent processing power, ample memory, and seamless wireless connectivity in a small footprint.
Compared to the classic WEMOS D1 Mini, the S2 Mini provides nearly double the GPIO pins while retaining a similar compact form factor, making it compatible with most D1 Mini shields. It also features a modern Type-C USB connector for reliable power and easy programming. This allows for maximum flexibility and ease of expansion.
Compatible with Arduino, MicroPython, CircuitPython, and ESP-IDF, the S2 Mini is suitable for beginners and professionals alike.
Features:
- Based on ESP32-S2FN4R2 Wi-Fi microcontroller
- Compact form factor with increased GPIO count
- Integrated 4MB Flash and 2MB PSRAM
- 27 GPIO pins, supporting ADC, DAC, I2C, SPI, UART, USB OTG
- Compatible with LOLIN D1 Mini shields
- Programmable with Arduino, MicroPython, CircuitPython, ESP-IDF
- Type-C USB connector for power and programming
- Internal USB-to-serial converter
- Default firmware: MicroPython
Technical Specifications:
| Parameter | Value |
|---|
| Microcontroller | ESP32-S2FN4R2 |
| Operating Voltage | 3.3V |
| Supply via USB | 5V DC (USB-C or VBUS) |
| GPIO Voltage | 3.3V |
| Flash Memory | 4MB |
| PSRAM | 2MB |
| Clock Speed | 240MHz |
| ROM | 128kB |
| SRAM | 320kB |
| GPIO Pins | 27 |
| PWM Pins (max simult.) | 8 |
| Analog Inputs (ADC) | Up to 20 |
| Analog Outputs (DAC) | 2 |
| Wi-Fi | IEEE 802.11 b/g/n, 2.4GHz |
| USB to Serial Converter | Internal in ESP32-S2 |
| Pin Distance | 2.54mm |
| Mounting Hole Diameter | 2mm |
| Dimensions | 34.3mm x 25.4mm |
| Weight | 2.4g |
Pinout:
Applications:
- IoT sensor hubs and gateways
- Smart home devices and automation
- Wearable electronics
- Industrial automation systems
- Health monitoring solutions
- Educational and prototyping projects
Package Contents:
- 1 x ESP32-S2 WEMOS S2 Mini Development Board
- 4 x 8-Pin Male Header
- 1 x Pinout Sticker
USFEL Links:
✅ ESP32-S2 Datasheet – Espressif
✅ View all IoT Development Boards at Micro Ohm
Documentation:
✅ Tested by Micro Ohm: Random samples inspected for functionality and quality.
✅ Fast shipping available inside Egypt.
✅ Product design may vary slightly by batch. Specifications guaranteed.
✅ For wholesale or technical support, contact Micro Ohm.

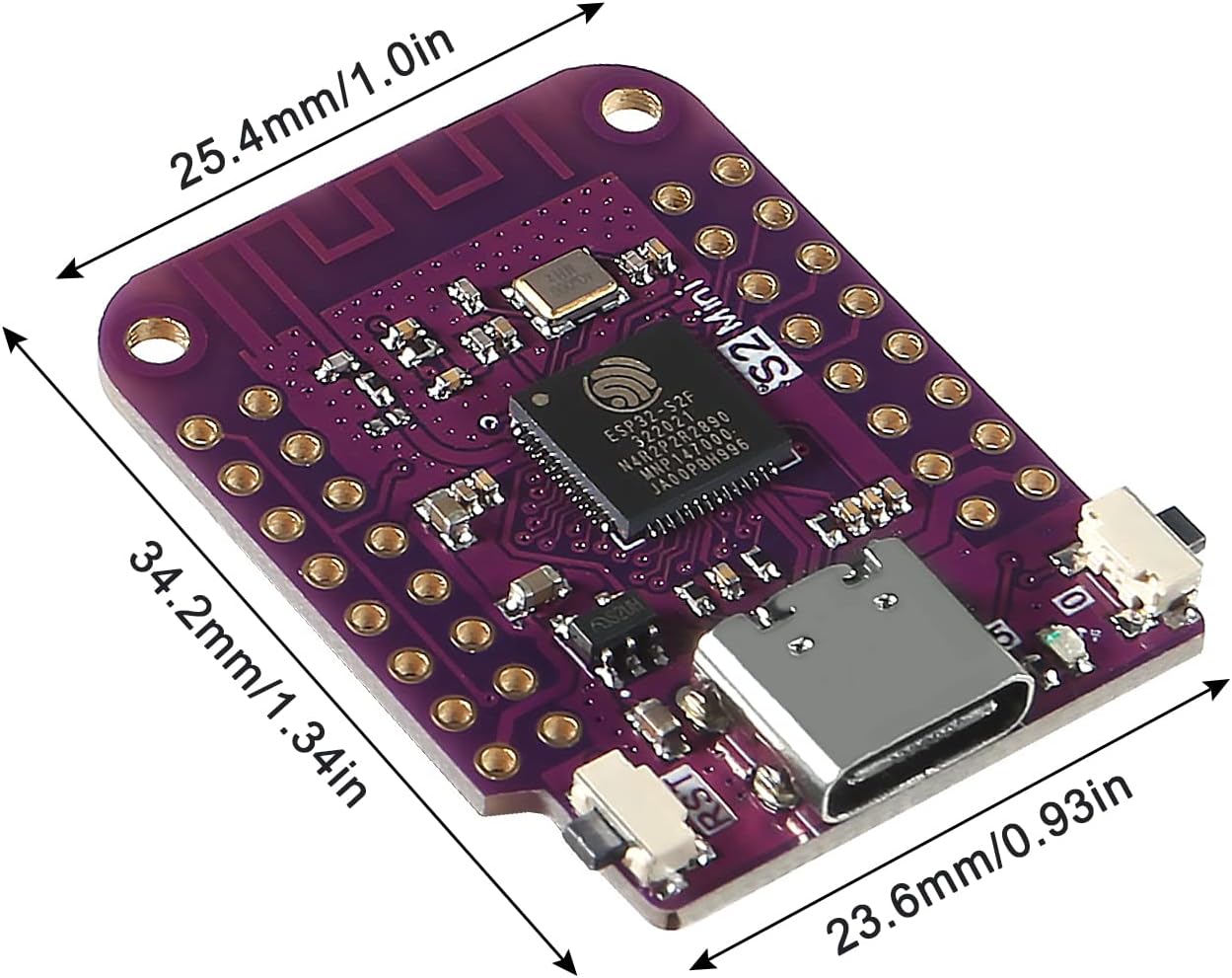

Dimensions:
| Dimension | Value |
| Length | 34.3mm |
| Width | 25.4mm |
| Thickness | 2mm |
| Weight | 2.4g |
وحدة تطوير ESP32-S2 WEMOS S2 Mini Type-C USB – لوحة صغيرة عالية الأداء لتطبيقات إنترنت الأشياء والمشاريع الذكي
الوصف الكامل:
تُعد لوحة ESP32-S2 WEMOS S2 Mini Type-C USB واحدة من أكثر حلول التطوير فعالية للمشاريع الذكية وتطبيقات إنترنت الأشياء. تعتمد هذه اللوحة على المتحكم القوي ESP32-S2FN4R2 الذي يجمع بين الأداء العالي، استهلاك الطاقة المنخفض، والاتصال اللاسلكي المدمج.
توفر اللوحة تصميمًا صغيرًا يُسهل دمجها في المساحات الضيقة، مع توفير 27 منفذ إدخال وإخراج، وهو عدد مضاعف مقارنة بلوحة WEMOS D1 Mini التقليدية، مع الاحتفاظ بنفس الأبعاد تقريبًا، مما يجعلها متوافقة مع معظم إضافات وشيلدات D1 Mini. كما تأتي مزودة بمنفذ حديث Type-C USB لتسهيل التغذية والبرمجة.
تدعم البرمجة من خلال بيئات Arduino و MicroPython و CircuitPython و ESP-IDF، ما يجعلها مثالية للهواة والمحترفين على حد سواء.
المواصفات الفنية:
| البند | القيمة |
|---|
| المعالج الدقيق | ESP32-S2FN4R2 |
| جهد التشغيل | 3.3 فولت |
| التغذية عبر USB | 5 فولت (منفذ Type-C USB أو VBUS) |
| جهد مخرجات GPIO | 3.3 فولت |
| ذاكرة الفلاش | 4 ميجابايت |
| ذاكرة PSRAM | 2 ميجابايت |
| سرعة المعالج | 240 ميجاهرتز |
| ذاكرة ROM | 128 كيلوبايت |
| ذاكرة SRAM | 320 كيلوبايت |
| عدد منافذ الإدخال والإخراج | 27 منفذ |
| منافذ PWM (كحد أقصى في نفس الوقت) | 8 |
| عدد مداخل ADC | حتى 20 |
| عدد مخارج DAC | 2 |
| الاتصال اللاسلكي | واي فاي IEEE 802.11 b/g/n, 2.4GHz |
| محول USB إلى سيريال داخلي | مدمج في شريحة ESP32-S2 |
| المسافة بين الأرجل | 2.54 مم |
| قطر فتحات التثبيت | 2 مم |
| الأبعاد | 34.3 × 25.4 مم |
| الوزن | 2.4 جم |
الاستخدامات:
- أنظمة إنترنت الأشياء الذكية والمتحكمات اللاسلكية
- الأجهزة المنزلية الذكية وأنظمة الأتمتة
- الإلكترونيات القابلة للارتداء
- الأنظمة الصناعية الذكية
- حلول مراقبة الصحة عن بُعد
- مشاريع تعليمية وتجريبية للمبتدئين والمتقدمين
محتويات العبوة:
- 1 × لوحة تطوير ESP32-S2 WEMOS S2 Mini
- 4 × رؤوس ذكرية للتثبيت (8 أرجل لكل رأس)
- 1 × ملصق توضيحي لأطراف التوصيل (Pinout)
