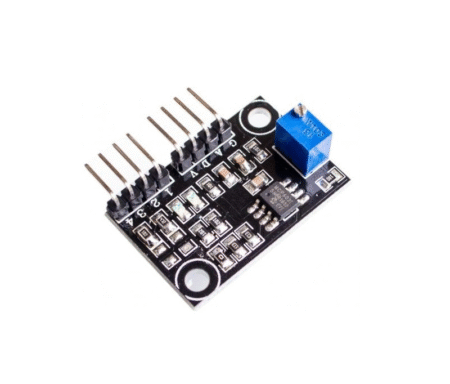

Turbidity Sensor with Board Module — 5V, Analog & Digital Outputs, Probe + Cable

حساس عكارة الماء مع لوحة إشارات — 5 فولت، مخرج تماثلي ورقمي، مع المسبار والكابل

Description

Intro
The Turbidity Sensor with Board Module is a ready-to-use water-clarity kit that combines an optical turbidity probe, a compact signal board, and a 3-wire harness. Running on 5 V, it exposes both analog (≈0–4.5 V) and digital (threshold) outputs, so you can log a continuous turbidity voltage or trigger events when cloudiness crosses your setpoint. It’s ideal for filtration monitoring, aquariums, hydroponics, dishwashers, and STEM projects. (Focus keyword used: Turbidity Sensor with Board Module.)

Highlights

• 💧 Dual outputs — analog 0–4.5 V for continuous readings + digital high/low with an adjustable threshold.
• 🔋 5 V supply, low current — typical draw below 40 mA (max); plug-friendly with Arduino/ESP.
• 🎛️ Sensitivity trimmer — blue potentiometer sets the digital trip point in seconds.
• 🧠 Optical IR measurement — measures light transmission/scatter correlated with suspended solids.
• 🧩 Plug-and-play — probe to board via keyed 3-pin connector; board to controller via 4-pin header.
• 🧪 Fast response — typically <500 ms to step changes.
• 🌡️ Wide temperature — module works from −20 to +90 °C (immerse only the optical end of the probe).

Specifications

• Kit contents: Optical turbidity probe + signal board + cable.
• Supply voltage: 5 V DC
• Current consumption: ≤40 mA (max)
• Analog output: ~0–4.5 V proportional to turbidity (higher voltage → clearer water on most batches).
• Digital output: D0 active/inactive by threshold (set using the trimmer).
• Output logic levels: 0/5 V TTL compatible.
• Response time: <500 ms
• Operating temperature (module): −20 … +90 °C
• Board size: approx 38.6 × 22.1 mm; mounting hole φ≈3.3 mm.
• Probe dimensions: approx 35.5 × 33.6 × 21.1 mm (see image).
• Measuring range: 0–1000 NTU (Assumed — common for this form factor; calibrate for your medium).
• Connector (probe ↔ board): XH-2.54 3-pin.
• Controller header (board ↔ MCU): 4-pin: VCC, A0, D0, GND.
• Indicators: Power LED and Level LED.

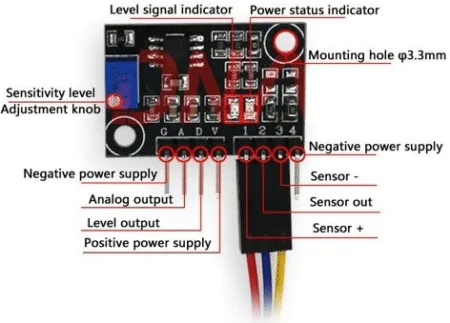

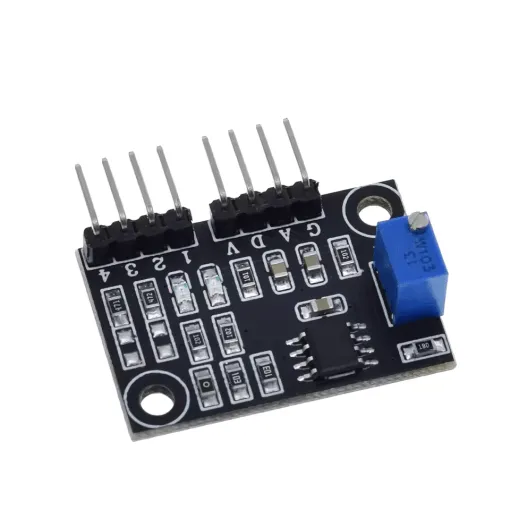

Pinout & Wiring

• Board 4-pin header:
  • VCC → +5 V
  • A0 → analog input on your MCU (e.g., Arduino A0)
  • D0 → digital input/interrupt (fires when turbidity crosses your threshold)
  • GND → 0 V
• Probe lead: mates to the board via the included 3-pin plug (Sensor+, Sensor−, V− handled on-board).

Best-practice wiring

• Keep the probe slot vertical to prevent air bubbles.
• Add 100 nF decoupling at the controller side if your readings are noisy.
• Route the probe cable away from pumps/motors to reduce interference.

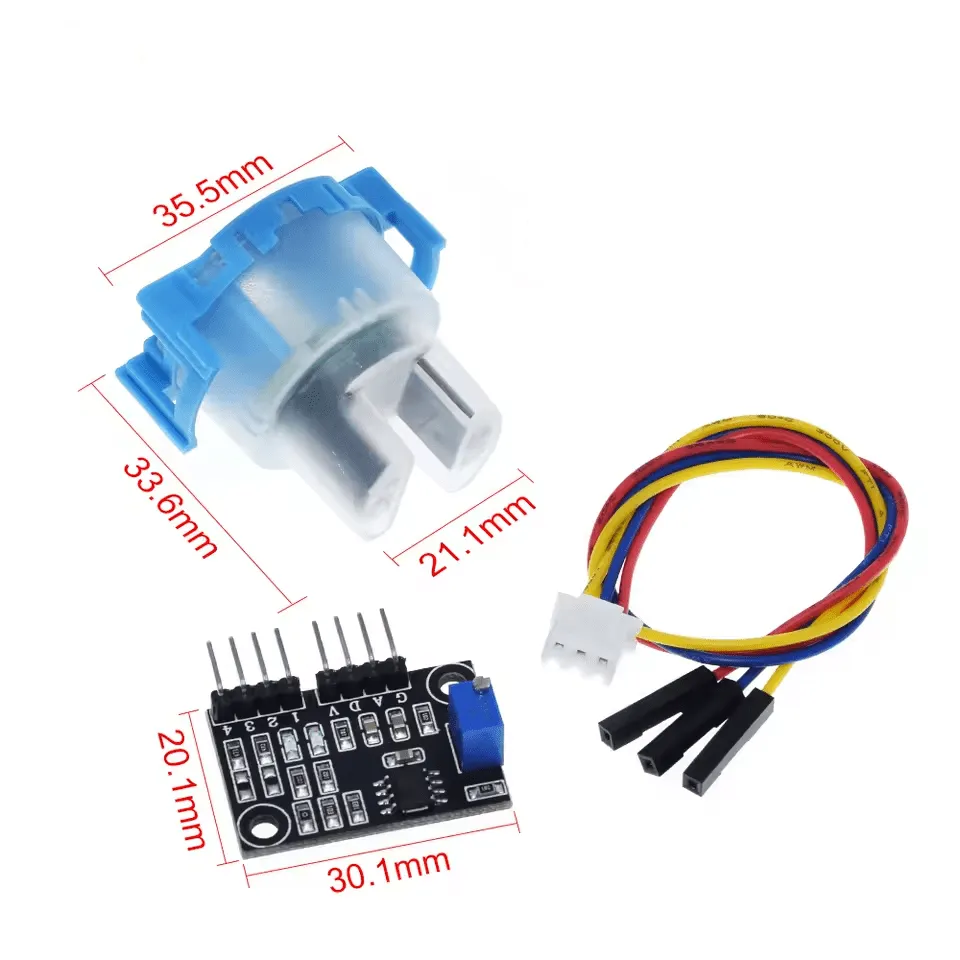

Dimensions (with image placement)

• Probe: ~35.5 × 33.6 × 21.1 mm.
• Board: ~38.6 × 22.1 mm (some batches show ~30.1 × 20.1 mm — functionally identical).

Calibration & Usage Tips

• 🔧 Set the digital limit: With clean water, rotate the trimmer until the Level LED just turns OFF; add turbidity and adjust to your preferred trip point.
• 📈 Map A0 to NTU: Record A0 voltage for a clear sample and a cloudy sample; compute a linear map (two-point). For better accuracy, take multiple points and fit a curve.
• 🧼 Care for optics: Rinse the probe after use; avoid scratching the clear windows.
• 🧯 Immersion rule: The top of the probe is not sealed — submerge the optical end only.

Applications

• 🐟 Aquarium and hydroponic filtration monitoring
• 🧪 STEM labs and demos with Arduino/ESP32
• 🧼 Dishwasher/washing-machine clarity sensing
• 🚰 DIY water column studies (inlet vs outlet)
• 🌍 Portable stream/pond logging (splash-protected enclosure)

Quality & Testing

• ✅ Each module powers up with both LEDs verified; A0 changes with sample clarity and D0 toggles at the set threshold before packing.

Shipping & Packaging

• 🚚 Shipped as a kit: probe + board + cable in protective pouch with anti-static bag where applicable.

Notes & Batch Variation

• ⚠️ PCB color/silkscreen and resistor-array layout may vary; pinout and performance remain equivalent.
• 📏 Board length may appear as ~30 mm or ~38.6 mm across batches.

Safety

• Use only on low-voltage (5 V) circuits.
• Do not allow water into the probe’s top or onto the board; strain-relieve the cable.

In the Box

• 1× Turbidity probe
• 1× Signal board (5 V, analog + digital)
• 1× 3-wire cable

حساس عكارة الماء مع لوحة إشارات — 5 فولت، مخرج تماثلي ورقمي، مع المسبار والكابل

الوصف

مقدمة
يوفّر حساس عكارة الماء مع لوحة إشارات طقمًا متكاملاً لقياس صفاء الماء، يجمع مسبارًا بصريًا ولوحة معالجة إشارة وكابل ثلاثي الأسلاك. يعمل على 5 فولت ويمنح خرجًا تماثليًا (≈0–4.5 فولت) لقراءة مستمرة، إضافة إلى خرج رقمي يعتمد حدًا يمكن ضبطه من خلال المقاومة المتغيّرة على اللوحة. مناسب لمراقبة الفلاتر، أحواض الأسماك، الزراعة المائية، الأجهزة المنزلية، والمشاريع التعليمية.

المزايا

• 💧 مخرجان: تماثلي 0–4.5 فولت + رقمي بحد قابل للضبط.
• 🔋 تشغيل 5 فولت باستهلاك منخفض (≤40 mA).
• 🎛️ ضبط الحساسية عبر مقبض أزرق على اللوحة.
• 🧠 قياس بصري بالأشعة تحت الحمراء يرتبط بكمية الجسيمات المعلّقة.
• 🧩 توصيل سريع: مقبس 3 سنون للمسبار ورأس 4 سنون للمتحكم.
• 🧪 استجابة سريعة أقل من 500 مللي ثانية.
• 🌡️ مدى حرارة واسع من −20 إلى +90°م (اغمر الطرف البصري فقط).

المواصفات

• محتويات الطقم: مسبار عكارة + لوحة إشارات + كابل.
• الجهد: 5 فولت DC
• التيار: ≤40 مللي أمبير (حد أقصى)
• الخرج التماثلي: ≈0–4.5 فولت متناسب مع العكارة.
• الخرج الرقمي: D0 يعمل/يتوقف حسب حد الضبط.
• مستويات الإشارة: 0/5 فولت متوافقة مع TTL.
• زمن الاستجابة: <500 مللي ثانية
• درجة التشغيل (اللوحة): −20 إلى +90°م
• أبعاد اللوحة: تقريبًا 38.6 × 22.1 مم؛ ثقب تثبيت قطر ≈3.3 مم.
• أبعاد المسبار: تقريبًا 35.5 × 33.6 × 21.1 مم.
• نطاق القياس التقريبي: 0–1000 NTU (افتراضي شائع لهذا الطراز).
• التوصيلات: VCC, A0, D0, GND على رأس 4 سنون؛ مقبس XH-2.54 بين المسبار واللوحة.
• مؤشرات: لمبة طاقة + لمبة مستوى.

الأطراف والتوصيل

• VCC إلى 5 فولت، GND إلى الأرضي، قراءة التماثلي من A0، وربط D0 كإشارة رقمية أو مقاطعة.
• نصيحة: حافظ على وضعية المسبار رأسياً لتجنّب فقاعات الهواء، وأبعد الكابل عن المحركات.

الأبعاد (مع مواضع الصور)

• المسبار: ~35.5 × 33.6 × 21.1 مم.
• اللوحة: ~38.6 × 22.1 مم (قد تظهر دفعات ~30.1 × 20.1 مم).

المعايرة ونصائح الاستخدام

• 🔧 تعيين حد الخرج الرقمي: اضبط المقبض مع ماء نظيف حتى تنطفئ لمبة المستوى، ثم اختبر بماء عكر واضبط نقطة التحويل.
• 📈 ترجمة الجهد إلى NTU: استخدم معايرة بنقطتين على الأقل، وللدقة الأفضل استخدم نقاطًا متعددة وارسم منحنى.
• 🧼 تنظيف: اشطف المسبار بعد الاستخدام وتجنّب خدش النوافذ.
• 🧯 تنبيه: الجزء العلوي للمسبار غير محكم — اغمر النهاية البصرية فقط.

الاستخدامات

• مراقبة أحواض السمك والزراعة المائية
• تتبّع كفاءة الفلاتر قبل/بعد
• أجهزة منزلية تعتمد على صفاء الماء
• تجارب تعليمية ومشاريع أردوينو/إسب

الجودة والاختبارات

• ✅ يتم التحقق من ضوء الطاقة، تغيّر A0 مع العينة، وتبدّل D0 عند الحد قبل التعبئة.

الشحن والتغليف

• 📦 يشحن كطقم (مسبار + لوحة + كابل) مع تغليف واقٍ.

ملاحظات واختلاف الدفعات

• ⚠️ قد يختلف لون الـPCB وتوزيع العناصر؛ الوظائف والأطراف ثابتة.
• 📏 طول اللوحة قد يختلف بين ~30 مم و~38.6 مم.

السلامة

• مصمم لدوائر 5 فولت منخفضة القدرة.
• لا تسمح بدخول الماء إلى أعلى المسبار أو إلى اللوحة.

محتويات العلبة

• 1× مسبار عكارة
• 1× لوحة إشارات
• 1× كابل ثلاثي الأسلاك
