Waveshare ESP32-S3-LCD-1.47 USB Development Board – WiFi + BLE + 1.47″ Color Display
🔧 Description :
### ESP32-S3-LCD-1.47 – Smart USB Development Board with Display
The ESP32-S3-LCD-1.47 is a compact and versatile development board equipped with a 1.47″ full-color display, ESP32-S3 SoC, and direct USB Type-A interface for easy plug-and-play connectivity. It integrates Wi-Fi, Bluetooth 5.0, RGB LED, and rich GPIOs to support various peripherals, making it ideal for quick prototyping, display-based applications, and smart devices.

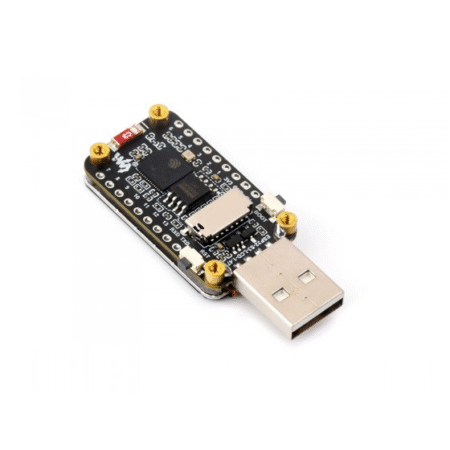

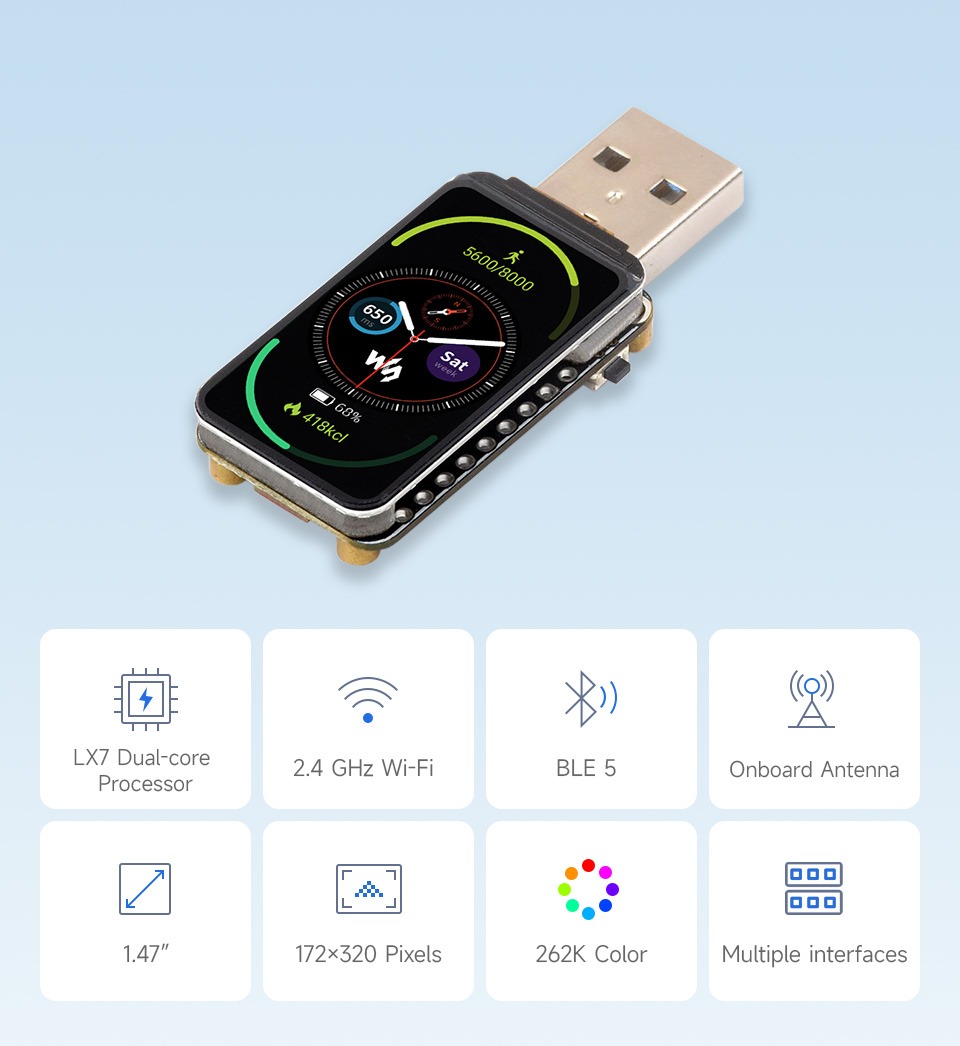

📸 Product Preview:
Plug-and-play display device for instant debugging, visualization, or control.
📑 Key Features:
- Processor: ESP32-S3R2 Dual-core Xtensa LX7 (up to 240MHz)
- Wireless: Wi-Fi 2.4GHz (802.11 b/g/n), Bluetooth 5.0 LE
- Display: 1.47″ TFT LCD, 172×320 resolution, ST7789V2 driver
- Connectivity: USB 2.0 Type-A male
- GPIOs: Rich set of IO pins for sensors, buttons, LEDs, etc.
- Onboard RGB LED: WS2812 controllable LED
- User Button & Reset Button
- Multiple Interfaces: I2C, SPI, UART, PWM, ADC, and more
- Supports IDF/Arduino/Python
🖼️ Application Scenarios:
- Debugging tools
- IoT display terminals
- Interactive gadgets
- Data visualization tools
- Smart dashboards

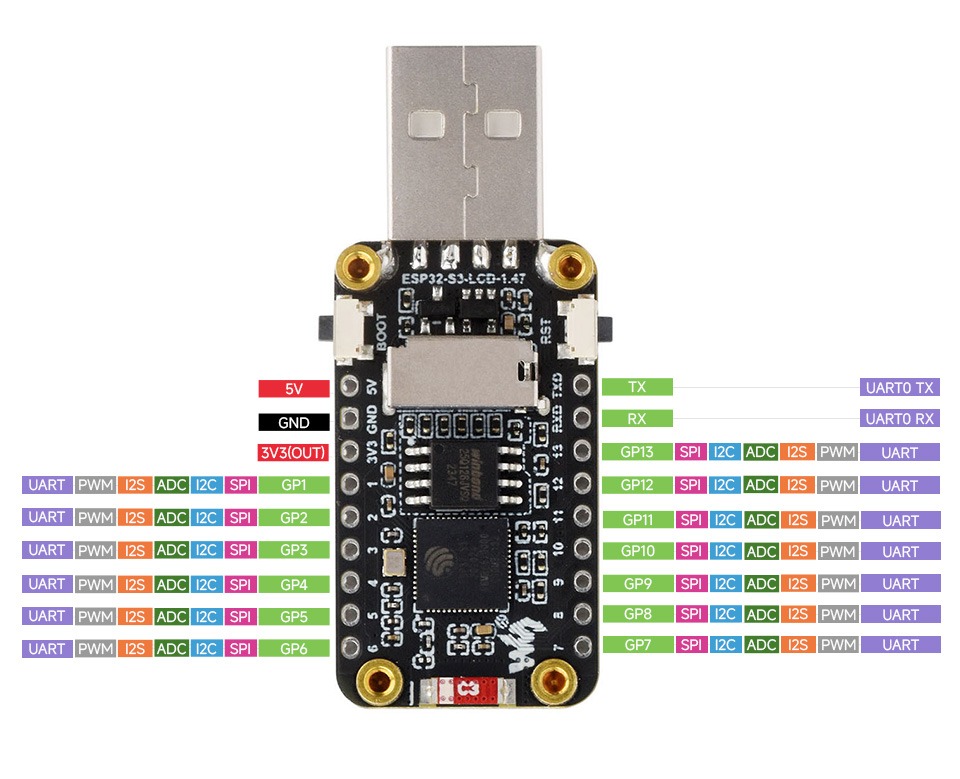

🔌 Supports Multiple Peripherals:
Clear GPIO mapping for UART, SPI, I2C, ADC, PWM, etc.
🧰 What’s On Board:
- ESP32-S3R8
dual-core processor, up to 240MHz operating frequency - 16MB Flash
- TF card slot
- ME6217C33M5G
Low dropout regulator, 800mA output (Max.)
- Onboard ceramic antenna
- RESET button
- BOOT button
📐 Board Dimensions:
- Length: 36.37mm
- Width: 18.0mm
- Height (USB depth): 12.0mm
- Pin Pitch: 2.54mm
📦 Package Includes:
- 1x ESP32-S3-LCD-1.47 USB Development Board
Note: USB extension cable and debugging pins sold separately.
📚 Internal Links:
🌐 External Reference:
🧪 Test & Quality Assurance:
Each board is batch-tested by Micro Ohm Electronics for screen initialization and USB recognition under Arduino and ESP-IDF.
🚚 Shipping & Availability:
Available for fast shipping across Egypt. Packaged securely with antistatic protection.
📣 Use Cases:
- Create custom USB gadgets with live output
- Display sensor data in real-time
- Debug ESP32 apps with visual feedback
- Use as a small interactive control panel
📜 Common Alternative Names:
- ESP32-S3 USB Debug Display
- ESP32 Mini Screen Dev Board
- Plug-and-play LCD IoT Controller
📝 الوصف باللغة العربية:
لوحة تطوير ESP32-S3-LCD-1.47 بمنفذ USB وشاشة ملونة
⚙️ وصف المنتج:
لوحة تطوير ESP32-S3-LCD-1.47 هي وحدة مدمجة تحتوي على شاشة ملونة 1.47 بوصة، ومعالج ESP32-S3R2 القوي، ومنفذ USB مباشر لتوصيل سريع وسهل. توفر دعمًا لشبكة Wi-Fi وBluetooth، بالإضافة إلى RGB LED قابل للبرمجة، ومجموعة غنية من منافذ GPIO المتوافقة مع بروتوكولات متعددة.
🔧 المميزات الرئيسية:
- المعالج: ثنائي النواة Xtensa LX7 بتردد حتى 240MHz
- الشبكة اللاسلكية: Wi-Fi 2.4GHz وBluetooth 5.0
- الشاشة: 1.47 بوصة TFT LCD، بدقة 172×320
- التوصيل: منفذ USB-A مباشر
- المداخل/المخارج: UART، SPI، I2C، ADC، PWM
- إضاءة RGB: LED قابل للتحكم من نوع WS2812
- أزرار: زر المستخدم + زر إعادة التشغيل
- البرمجيات المدعومة: Arduino، IDF، MicroPython
🧠 السيناريوهات المحتملة:
- أدوات تصحيح وبرمجة مرئية
- وحدات عرض لإنترنت الأشياء
- مشاريع تفاعلية صغيرة
- عرض بيانات الحساسات بشكل فوري
- لوحة تحكم ذكية لمشاريع DIY
🔌 دعم التوصيلات الخارجية:
📐 الأبعاد:
- الطول: 36.37 ملم
- العرض: 18.0 ملم
- عمق منفذ USB: 12.0 ملم
- المسافة بين الأرجل: 2.54 ملم
📦 محتويات العبوة:
لا تشمل كابل تمديد USB أو ملحقات إضافية.
🔗 روابط داخلية:
🌐 مرجع خارجي:
🧪 اختبارات الجودة:
تم اختبار وحدات عشوائية من قبل فريق ميكرو أوم للإلكترونيات لضمان جودة العرض وتوافق USB مع Arduino وESP-IDF.
🏷️ Brand: Waveshare
