Description

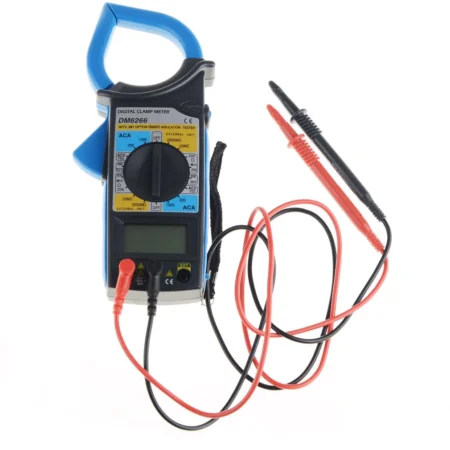

Digital Clamp Meter DM6266

Meet the dependable Digital Clamp Meter DM6266—a rugged, 3½-digit clamp multimeter designed for everyday electrical diagnostics on panels, machines, and field service. With 1999-count LCD, wide jaw opening, and essential functions (AC current via clamp, AC/DC voltage, resistance, continuity, diode check, and optional 500 V insulation testing adapter), DM6266 gives technicians the core measurements they trust without fuss.

✅ Fast AC current clamp — non-intrusive measurement through a single conductor, ideal for live circuits and load balancing.
🔌 Wide-range voltage — measure up to 1000 V DC and 750 V AC for mains, drives, and control cabinets.
⚙️ Core multimeter modes — resistance, continuity beeper, diode test, and data-hold for frozen readings.
🧲 Large jaw & clear display — approx. Ø 57 mm jaw fits busbars; 1999-count LCD stays legible at arm’s length.
🛡️ Overload protection — protection across ranges with low-battery indication for safer workflows.
🧩 Optional insulation test — plug-in 500 V adapter enables 0–2000 MΩ insulation checks for motors and cables.
🧰 Field-ready build — compact 230 × 70 × 37 mm, ~350 g, hand strap, and standard 9 V battery.
⏱️ Simple manual ranging — tactile rotary switch with firm detents to avoid accidental mis-range.

Applications

• Panel commissioning, motor load checks, and energy audits.
• Troubleshooting HVAC compressors, pumps, lighting circuits, and distribution boards.
• Quick pass/fail continuity and diode tests in repair benches.
• Periodic insulation checks (with optional adapter) on windings and long cable runs.

What’s in the box

• DM6266 clamp multimeter
• Test leads (pair)
• 9 V battery (6F22)
• Soft holster / wrist strap
• User manual

Specifications

Why DM6266

• Essential measurements only: Focus on stability and clarity rather than feature sprawl.
• Great value per amp: 1000 A AC range at an entry-friendly price.
• Adaptable: Insulation testing available when needed via add-on adapter.
• Low learning curve: Clear legend and simple rotary selector.

Usage tips

✅ Clamp only one conductor for current.
✅ Center the conductor in the jaw for best accuracy.
✅ For low current on multi-wire cables, loop the wire several turns and divide the reading.
✅ Use voltage ranges for live-dead-live before touching conductors.
✅ For insulation testing, disconnect equipment and discharge capacitors; use the dedicated adapter.

Safety & care

• Inspect case, jaws, and leads before each job.
• Observe CAT II practices and PPE appropriate to the panel.
• Do not clamp on bare busbars beyond rated spacing.
• Store dry; remove battery for long-term storage.
• Clean with a soft, non-solvent cloth.

Troubleshooting

• No display → replace 9 V battery; check lead insertion.
• Erratic current → ensure only one conductor in jaw; remove from magnetic fields.
• OL on resistance → open circuit or out-of-range; step range as needed.
• Weak beeper → low battery.
• Insulation reading unstable → verify adapter connection, dry environment, and discharge DUT.

FAQs

• Does it measure DC current with the clamp? No—clamp is AC only. DC current can be measured indirectly via voltage drop with external shunt (not included).
• True-RMS? Not advertised; use on sine-wave mains for rated accuracy.
• Backlight? Not equipped; choose a head-lamp or a meter with backlight if required.
• Temperature input? Not supported.
• Auto-range? Manual ranging for predictable control.

In the field—best practices

• Verify supply with voltage tests before clamping.
• Record baseline currents for motors at commissioning to detect drift later.
• When working in tight enclosures, route a short service loop to center the conductor in the jaw.

: clamp meter, tong tester, AC ammeter, 1999-count clamp, CAT II clamp.

Digital Clamp Meter DM6266

جهاز DM6266 هو مقياس كماشة رقمي عملي بدقة شاشة 3½ رقم (1999 عدّاد) لقياس تيار المتردد بالكماشة مع قياس جهد التيار المستمر/المتردد والمقاومة، وفحص الصفّارة والديود، إضافةً إلى اختبار العزل 500 فولت عبر ملحق اختياري. تصميمه المدمج وفكّه الواسع يجعلان القياس سريعًا وآمنًا دون قطع الدارة.

✅ قياس تيار متردد بالتماس غير المباشر — ضع سلكًا واحدًا داخل الفكّ واقرأ الحمل فورًا.
🔌 جهد واسع النطاق — حتى 1000 فولت DC و750 فولت AC للاستخدامات الصناعية والمنزلية.
⚙️ وظائف متعددة — مقاومة، صفّارة استمرارية، فحص ديود، وإمساك قراءة.
🧲 فك واسع وشاشة واضحة — فتحـة ≈ 57 مم وشاشة 1999 عدّاد لقراءة ثابتة.
🛡️ حمايات زيادة الحمل — مع تنبيه بطارية منخفضة.
🧩 اختبار عزل اختياري — عبر محوّل 500 فولت لمدى حتى 2000 ميجا أوم.
🧰 جاهز للموقع — حجم 230×70×37 مم، وزن يقارب 350 غ، وحزام معصم.
⏱️ تحديد يدوي للنطاق — مفتاح دوّار واضح لتجنّب سوء الاختيار.

الاستخدامات

• فحص أحمال المحرّكات وتوزيع الأحمال في اللوحات.
• صيانة أنظمة التكييف والمضخات والإضاءة.
• اختبارات الاستمرارية والديود في ورش الإصلاح.
• اختبار عزل دوري (مع الملحق) لللفات والكابلات الطويلة.

محتويات العبوة

• جهاز DM6266
• مجسّات قياس (زوج)
• بطارية 9 فولت (6F22)
• جراب/حزام
• دليل المستخدم

المواصفات

لماذا DM6266؟

• الوظائف الأساسية التي تحتاجها دون تعقيد.
• مدى حتى 1000 A AC بسعر اقتصادي.
• إمكانية إضافة اختبار العزل عند الحاجة.
• تعلم سريع بفضل التدرّجات الواضحة ومفتاح النطاق اليدوي.

نصائح تشغيل

✅ أدخل سلكًا واحدًا داخل الفك لقياس التيار.
✅ ضع السلك في منتصف الفك لتحسين الدقة.
✅ لتيارات صغيرة: لفّ السلك عدّة لفّات واقسم القراءة على عدد اللفات.
✅ أكّد حالة الدارة (حي/ميت/حي) بقراءة الجهد قبل اللمس.
✅ افصل المعدّات قبل اختبار العزل وأفرغ الشحنات.

السلامة والعناية

• افحص الهيكل والمجسّات قبل العمل.
• التزم بفئة CAT II ومعدات الوقاية.
• تجنّب القياس على قضبان مكشوفة خارج الحدود.
• خزّن الجهاز جافًا وأزل البطارية للتخزين الطويل.
• نظِّف بقطعة قماش ناعمة بلا مذيبات.

استكشاف الأعطال

• لا تظهر القراءة → بدّل بطارية 9 فولت وتحقّق من توصيل المجسّات.
• قراءة تيار غير ثابتة → تأكّد من وجود سلك واحد داخل الفك والابتعاد عن حقول مغناطيسية قويّة.
• OL في المقاومة → الدارة مفتوحة أو خارج النطاق؛ غيّر النطاق.
• صفّارة ضعيفة → بطارية منخفضة.
• قياس عزل غير مستقر → ثبّت الملحق وجفّف الوسط وأفرغ الشحنات.

أسئلة شائعة

• هل يقيس تيار DC بالكماشة؟ لا، الكماشة للـAC فقط.
• هل هو True-RMS؟ غير مذكور؛ التزم بالموجات الجيبية للحصول على الدقة المعلنة.
• إضاءة خلفية؟ غير متوفّرة.
• مدخل حرارة؟ غير متاح.
• تحديد تلقائي؟ تحديد يدوي.
