Description

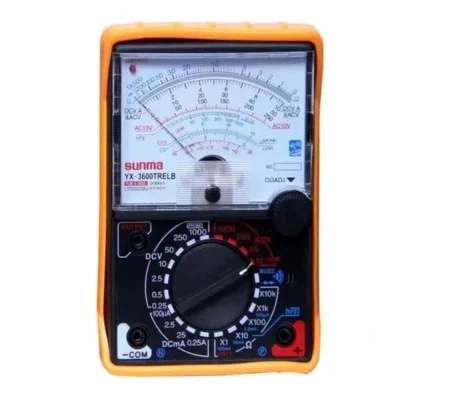

YX-3600TREB Analog Multimeter (Fuse & Diode Protection, Continuity Buzzer)

Get classic, real-time needle diagnostics with the YX-3600TREB Analog Multimeter—a bench-friendly meter that shows what numbers can hide: ripples, peaks, and drift. From the front panel we confirm: fuse & diode protection, continuity BUZZ position, mirrored anti-parallax scale with dB, AC10V reference line, hFE socket, and comprehensive DCV/ACV/DCmA/Ω ranges. No brand printed here—just the model and the capabilities you actually see.

Why it’s great for labs & field kits

✅ See the waveform behavior: The moving needle reveals sag, surge, and ripple instantly—ideal for tuning audio stages, power rails, and sensors.
🛡️ Input protection built-in: Clear FUSE & DIODE PROTECTION labeling on the scale; current ranges are fuse-protected and inputs are diode-guarded.
🔔 Continuity buzzer (BUZZ): Audible beeper speeds up tracing, harness checks, and PCB rework.
🎯 Mirrored, color-coded scale: Anti-parallax mirror, multi-range arcs (Ω / V / A / dB) and crisp color coding reduce reading mistakes.
🔌 Everyday coverage: DCV to 1000 V, ACV to 1000 V, DC current to 0.25 A, resistance from ×1 up to ×10k multipliers, plus diode and hFE checks.
🧰 Practical hardware: Front Ω ZERO knob, tilt stand, separate COM and + jacks, dedicated OUTPUT jack, and removable test leads.
♻️ Battery only for Ω/diode/hFE: Voltage and current measurements don’t consume the internal battery.

Typical applications

• Power-supply repair (watch charge/discharge and ripple live).
• Audio troubleshooting using the built-in dB scale and AC10V reference.
• Automotive wiring, home appliances, and training labs.
• Transistor sorting using hFE socket; quick diode/continuity checks on PCBs.

Quick start

🔌 Voltage (DC/AC): Start one range above the expected value; center the pointer for best resolution.
🔁 Current (DCmA/0.25A): Break the circuit and insert the meter in series; begin at the highest current range.
🎛️ Resistance (Ω): Short the probes, set Ω ADJ to zero the ohms scale, then measure with power off.
🔔 BUZZ: Use the buzzer position for fast opens/shorts checks.
📈 hFE: Insert transistor leads per socket legend (NPN/PNP), read gain on the dedicated scale.

Specifications

• DC Voltage (DCV): 0.25 / 0.5 / 2.5 / 10 / 50 / 250 / 1000 V
• AC Voltage (ACV): 10 / 50 / 250 / 1000 V (“AC10V” reference shown; 22 dB mark near 10 V)
• DC Current (DCmA): 50 μA / 2.5 mA / 25 mA / 0.25 A (fuse protected)
• Resistance (Ω): ×1 / ×10 / ×100 / ×1k / ×10k multipliers (up to ~2 MΩ on the upper arc)
• Continuity: BUZZ audible continuity position
• Diode test: Front-panel diode function
• Transistor: hFE socket (NPN/PNP) with Iceo/leak marks on the scale
• Sensitivity: DC 20 kΩ/V, AC ~4.5 kΩ/V (as printed on the face label)
• Scale aids: dB scale, AC10V reference, mirrored anti-parallax window
• Terminals: COM, +, and OUTPUT jack; “PROBE 1000” indicator on dial
• Power (for Ω/diode/hFE): 9V (6F22) + 1.5 V cell (type varies by batch)
• Approx. size/weight: ~150 × 100 × 40 mm; ~300 g (handheld class)

If you need the exact fuse rating or battery type printed on your batch, share a close shot of the side label and I’ll pin it in the table.

What’s in the box

• YX-3600TREB Analog Multimeter
• Pair of test leads
• Quick leaflet

Batteries for resistance/diode/hFE may be required and are not always included.

Care & safety

🧯 Always de-energize circuits before Ω/diode/hFE.
🔌 Respect the 1000 V maximum; this meter is for low-energy bench tasks.
🔋 If you can’t zero the Ω scale, replace the internal batteries.
🔧 Replace the current-range fuse with the specified rating only.
🧼 Keep away from impacts—needle mechanisms need gentle handling.

YX-3600TREB analog multimeter, needle meter with buzzer, 20 kΩ/V analog tester, 1000 V range meter, hFE/diode analog multimeter.

ملتيميتر تناظري YX-3600TREB (حماية فيوز ودايود + جرس استمرارية)

احصل على قراءة مباشرة بسلوك الإبرة مع YX-3600TREB Analog Multimeter—أداة عملية في الورشة والفحص الميداني والتعليم. من واجهة الجهاز الظاهرة بالصورة: حماية فيوز ودايود، وضع BUZZ للجرس، تدريج مرآوي مضاد للبارالاكس مع dB وخط AC10V مرجعي، سوكّت hFE، ومديات قياس شاملة لجهد DC/AC، تيار DC، والمقاومة Ω—بدون ذكر أي براند.

لماذا يفضله المحترفون؟

✅ تريك ما لا تُظهره الأرقام: الإبرة تكشف التموج والقمم والانحراف فورًا—مفيد للغاية في مزوّدات الطاقة والدارات التناظرية.
🛡️ حماية مدمجة واضحة: وسم FUSE & DIODE PROTECTION على الواجهة؛ مديات التيار محمية بفيوز والمدخلات بديود.
🔔 جرس استمرارية BUZZ: فحص سريع للوصلات، الأسلاك، ومسارات الـPCB.
🎯 مقياس واضح بالألوان: تدرجات متعدّدة (Ω/ V / A / dB) مع مرآة لمنع خطأ النظر الجانبي.
🔌 تغطية الاستخدام اليومي: جهد DC حتى 1000 فولت وAC حتى 1000 فولت، تيار حتى 0.25 أمبير، مقاومة بمضاعفات ×1 إلى ×10k، بالإضافة لاختبار الديود وhFE.
🧰 تفاصيل عملية: مقبض ضبط صفر الأوم أمامي، قاعدة إسناد خلفية، مداخل COM و**+** ومنفذ OUTPUT، وأسلاك قياس قابلة للاستبدال.
♻️ بطارية فقط لوضع الأوم/الاختبارات الخاصة: قياسات الجهد/التيار لا تستهلك البطارية الداخلية.

استخدامات شائعة

• صيانة وحدات التغذية والأنظمة الصوتية ومختبرات التعليم.
• قراءة dB مع مرجع AC10V لاختبارات الصوت البسيطة.
• تحرّي الدوائر في السيارات والأجهزة المنزلية.
• فرز الترانزستورات عبر hFE وفحص الديود/الاستمرارية بسرعة.

دليل سريع

🔌 قياس الجهد: اختر مدى أعلى بقليل من المتوقع؛ اضبط القراءة بحيث تكون الإبرة في منتصف التدريج لتحصل على دقة أفضل.
🔁 قياس التيار DC: افتح الدائرة وأدخل الجهاز على التوالي؛ ابدأ بأعلى مدى ثم انزل تدريجيًا.
🎛️ قياس المقاومة: قصّر المجسّين واضبط Ω ADJ للصفر ثم قِس مع فصل التغذية.
🔔 وضع BUZZ: استخدمه لاكتشاف القصر أو الانقطاع بسرعة.
📈 قياس hFE: أدخل أطراف الترانزستور حسب نوعه NPN/PNP واقرأ قيمة الكسب على تدريجه.

المواصفات

• جهد DC: 0.25 / 0.5 / 2.5 / 10 / 50 / 250 / 1000 فولت
• جهد AC: 10 / 50 / 250 / 1000 فولت (مع مؤشر 22 dB قرب 10 فولت AC)
• تيار DC: 50 ميكروأمبير / 2.5 mA / 25 mA / 0.25 A (محمي بفيوز)
• المقاومة: مضاعفات ×1 / ×10 / ×100 / ×1k / ×10k (حتى ≈ 2 ميجا أوم على القوس العلوي)
• الاستمرارية: جرس BUZZ مسموع
• اختبار الدايود: وضع خاص على القرص
• ترانزستور: hFE (NPN/PNP) مع مؤشرات Iceo/LEAK على التدريج
• الحساسية: 20 كΩ/فولت للـDC، و**≈4.5 كΩ/فولت** للـAC (كما هو مطبوع)
• عناصر القراءة: تدريج dB وخط مرجعي AC10V، نافذة مرآتية مضادة للبارالاكس
• المداخل: COM و**+** ومنفذ OUTPUT؛ وسم PROBE 1000 على القرص
• التغذية (لـΩ/دايود/hFE): بطارية 9 فولت + بطارية 1.5 فولت (حسب الدفعة)
• الأبعاد/الوزن التقريبي: ~150×100×40 مم / ~300 جم

لو أردت تثبيت قيمة فيوز التيار ونوع البطارية بدقة، أرسل صورة قريبة من ملصق المواصفات الجانبي وسأحدث الجدول فورًا.

محتويات العبوة

• ملتيميتر تناظري YX-3600TREB
• مجسّات قياس
• ورقة إرشادات

قد تتطلب وظائف المقاومة/الديود/‏hFE بطاريات غير مرفقة.

العناية والسلامة

🧯 افصل الدائرة قبل قياسات Ω/دايود/‏hFE.
🔌 لا تتجاوز 1000 فولت—الجهاز موجّه لأعمال مختبر منخفضة الطاقة.
🔋 استبدل البطاريات إذا تعذّر ضبط صفر الأوم.
🧲 بدّل الفيوز بالمواصفة الصحيحة فقط، واحفظ المجسات سليمة.
🧼 تجنّب الصدمات واحفظه في مكان جاف.

YX-3600TREB ملتيميتر تناظري، قياس بالإبرة مع جرس، 20 كΩ/فولت، 1000 فولت، hFE ودايود.
