FNIRSI DSO-TC3 3-IN-1 Handheld 500KHz 10MS/s Digital Oscilloscopes Signal Generator Transistor Tester | جهاز اختبار محمول 3‑في‑1

https://microo

Overview | نظرة عامة

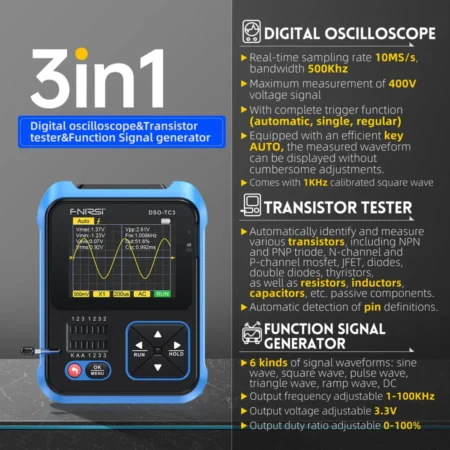

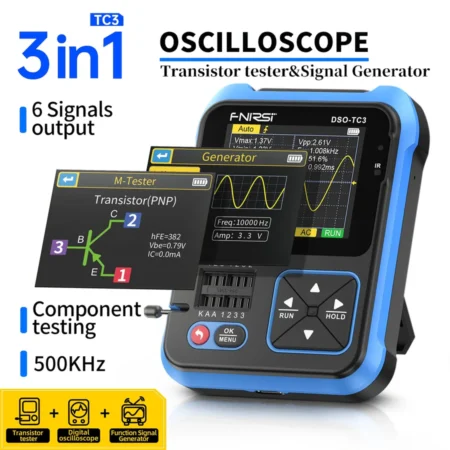

The FNIRSI DSO‑TC3 packs three practical bench tools into a rugged handheld body: a digital oscilloscope, a smart component/transistor tester, and a function signal generator. It is designed for technicians, hobbyists, and students who need a fast way to see waveforms, identify components, and inject test signals without carrying multiple instruments. The scope section samples at 10MSa/s with an analog bandwidth of 500kHz, sufficient for audio, PWM control, power‑electronics drive signals, microcontroller clocks in the tens of kilohertz, and general repair tasks. A bright color display, Auto capture, and RUN/HOLD keys make one‑hand operation effortless.

The tester section automatically identifies BJTs (NPN/PNP), MOSFETs (N/P‑channel), JFETs, IGBTs, diodes and Zeners, SCRs and TRIACs, and measures resistors, capacitors, and inductors, presenting pin mapping and key parameters. Utility readouts include battery voltage (0.1–4.5V), input voltage (0–40V), temperature via DS18B20 (0–85°C), humidity/temperature via DHT11 (0–60°C / 5–95% RH), and NEC IR remote code decoding.

The built‑in generator outputs six waveforms—sine, square, pulse, triangle, ramp, DC—with frequency adjustable from 1Hz to 100kHz, amplitude about 0–3.3V, and duty cycle 0–100% for square/pulse. This combination makes the DSO‑TC3 an ideal grab‑and‑go tool for learning electronics, appliance repair, field commissioning, and power signal verification.

يجمع FNIRSI DSO‑TC3 بين ثلاث أدوات مختبرية عملية داخل هيكل محمول متين: راسم ذبذبات رقمي، ومختبر مكوّنات/ترانزستورات ذكي، ومولّد إشارات وظيفي. صُمّم للجدد والمحترفين الذين يحتاجون إلى طريقة سريعة لرؤية الإشارات، وتحديد المكوّنات، وحقن الإشارات دون حمل أجهزة متعددة. يعمل قسم الراسم بمعدّل أخذ عينات 10MSa/s وعرض نطاق 500 كيلوهرتز، وهو كافٍ لتجارب الصوت، وإشارات PWM، ومحركات القدرة، وساعات المتحكّمات حتى عشرات الكيلوهرتز، وأعمال الصيانة العامة. تعرض الشاشة الملوّنة بوضوح، وتتيح وظيفة Auto وأزرار RUN/HOLD التشغيل بيد واحدة بسهولة.

يعرّف قسم المختبر تلقائيًا الترانزستورات ثنائية القطب (NPN/PNP)، وMOSFET بقناتي N/P، وJFET، وIGBT، والديود وزينر، وSCR وTRIAC، ويقيس المقاومات والمكثفات والملفات مع خريطة الأرجل والبارامترات الأساسية. كما يوفّر قراءات خدمية مثل جهد البطارية (0.1–4.5 فولت)، جهد الدخل (0–40 فولت)، ودرجة الحرارة عبر DS18B20 (0–85°C)، والرطوبة/الحرارة عبر DHT11 (0–60°C / 5–95% RH)، إضافةً إلى فك ترميز ريموت بالأشعة تحت الحمراء ببروتوكول NEC.

يولّد المولّد المدمج ستة أشكال موجية—جيبي، مربّع، نبضي، مثلثي، رامب، ومباشر DC—مع تردد قابل للضبط من 1 هرتز إلى 100 كيلوهرتز، وسعة تقارب 0–3.3 فولت، ونسبة عمل 0–100% للمربّع/النبضي. بذلك يصبح DSO‑TC3 أداة مثالية وسريعة للتعلّم، وصيانة الأجهزة، والتكليف الميداني، والتحقق من إشارات القدرة.

What’s New in This 3‑in‑1 Workflow | لماذا دمج الأدوات يسرّع عملك

• 🔁 See → Stimulate → Verify: Use the generator to excite a circuit, view the response on the oscilloscope, and confirm component values with the tester—no bench shuffle.
• 🧲 Auto identification: The tester maps pins and shows hFE, Vbe, Ic/Id clues, Rds or junction Vf so you avoid wiring mistakes.

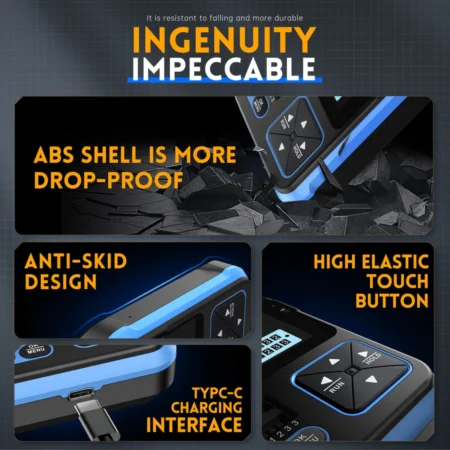

• 🧰 Field‑ready: Type‑C charging, kickstand, compact body, and anti‑slip edges make it a backpack‑friendly toolkit.
• ⏱️ One‑touch capture: Auto lock‑in typically shows a stable waveform in seconds, even for unknown signals.
• 🧠 Learning helper: Built‑in 1kHz square (generator) serves as a quick reference to practice triggering, timebase scaling, and duty‑cycle measurements.

• 🔁 شاهد ← نبّه ← تحقّق: استخدم المولّد لاستثارة الدارة، ثم شاهد الاستجابة على الراسم، وتأكد من قيم المكوّنات عبر المختبر—دون تبديل أجهزة.

• 🧲 تعريف تلقائي: يحدّد المختبر الأرجل ويعرض بيانات مثل hFE وVbe وملامح Ic/Id أو Vf/Rds لتفادي أخطاء التوصيل.
• 🧰 جاهز للميدان: شحن Type‑C ومسند خلفي وهيكل صغير بسطح مانع للانزلاق يجعله مناسبًا للحقيبة.
• ⏱️ التقاط بضغطة: غالبًا ما تُعرض الموجة بثبات خلال ثوانٍ باستخدام Auto حتى مع إشارات مجهولة.
• 🧠 مساعد تعليمي: موجة مربّعة 1 كيلوهرتز من المولّد مرجع سريع للتدرّب على التريغر وتغيير الزمن ونسبة العمل.

Detailed Specifications | المواصفات التفصيلية

Digital Oscilloscope | راسم الذبذبات

• 📈 Real‑time sampling rate: 10MSa/s (10 million samples per second) delivering clear acquisition for control and audio signals.
• 📡 Analog bandwidth: 500kHz (typ. −3dB), ideal for PWM, sensor outputs, power drivers, and education labs.
• 🎚️ Vertical sensitivity (×1): 10mV/div to 10V/div to visualize small sensor voltages and logic‑level rails.
• 🕒 Time‑base: 1µs/div to 10s/div; sweep speed covers from very slow waveforms to switching PWM.
• 🔌 Input: 1MΩ impedance, AC/DC coupling, max test voltage ≈ 400V (observe proper probes and safety).
• 🎯 Triggers: Auto / Normal / Single, edge Rising / Falling, with waveform freeze, cursor/time readout, and on‑screen measurement labels (Vmax, Vmin, Vpp, Vavg, Vrms, frequency, period, duty).
• 🖥️ Display & UI: Color screen with clear grid, status bar (range, coupling, trigger), RUN/HOLD indicators, and a responsive keypad (RUN, HOLD, arrows, OK/MENU).

• 📈 معدل أخذ العينات الفوري: 10MSa/s (10 ملايين عيّنة/ثانية) لالتقاط إشارات التحكم والصوت بوضوح.

• 📡 عرض النطاق التناظري: 500 كيلوهرتز (تقريبًا −3dB)، مثالي لـPWM ومخارج الحساسات ومحركات القدرة وتجارب التعليم.
• 🎚️ الحساسية الرأسية (×1): 10mV/div حتى 10V/div لمشاهدة الفولت المنخفض وخطوط التغذية.
• 🕒 قاعدة الزمن: 1µs/div حتى 10s/div؛ تغطّي الموجات البطيئة وإشارات التقطيع.
• 🔌 المدخل: معاوقة 1MΩ، اقتران AC/DC، أقصى جهد اختبار ≈ 400V (التزم بالمجسات المناسبة وبالسلامة).
• 🎯 التريغرز: تلقائي/عادي/أحادي مع حافّة صاعدة/هابطة، وتجميد, ومؤشرات قياس على الشاشة (Vmax, Vmin, Vpp, Vavg, Vrms, التردد، الدورة، نسبة العمل).
• 🖥️ العرض وواجهة المستخدم: شاشة ملوّنة مع شبكة واضحة وشريط حالة ومؤشرات RUN/HOLD ولوحة أزرار سريعة الاستجابة.

Function Signal Generator | مولّد الإشارة الوظيفي

• 🔊 Waveforms: Sine, Square, Pulse, Triangle, Ramp, DC.
• ⏰ Frequency: 1Hz – 100kHz, step‑tunable; 1kHz factory reference provided.
• 🔋 Amplitude: 0–3.3V (typical, load‑dependent).
• 📐 Duty cycle: 0–100% on square and pulse for PWM testing.
• 🔗 Use with scope: Loopback the output to the input to practice triggering, rise‑time estimation, and duty measurements.

• 🔊 الأشكال الموجية: جيبي، مربّع، نبضي، مثلثي، رامب، ومباشر DC.

• ⏰ التردد: 1 هرتز – 100 كيلوهرتز مع مرجع 1 كيلوهرتز.
• 🔋 السعة: 0–3.3 فولت (تقريبية، تعتمد على الحمل).
• 📐 نسبة العمل: 0–100% للمربّع والنبضي لاختبار PWM.
• 🔗 التشغيل مع الراسم: صِل الخرج بالمدخل للتدرّب على التريغر وتقدير زمن الصعود وقياس النسبة.

Component Tester & Tools | مختبر المكوّنات والأدوات

• Auto pin recognition with graphic mapping.
• BJTs: shows hFE, Vbe, identifies NPN/PNP and leakage clues.
• MOSFET/JFET/IGBT: indicates channel type, gate capacitance (Cg), drain current under Vgs, protection Uf (if diode present).
• Diodes/Zeners/Regulators: forward Vf up to ≈4.5V; regulator/Zener measurement 0.01–32V in dedicated test area.
• SCR/TRIAC: displays gate trigger behavior and conduction hint.
• Capacitors: 25pF – 100mF; reports capacitance value and sometimes loss factor Vloss.
• Resistors: 0.01Ω – 50MΩ with auto range.
• Inductors: 10µH – 1000H (most effective for small coils).
• Utilities: Battery 0.1–4.5V, Input 0–40V, DS18B20 temperature, DHT11 humidity/temperature, NEC IR decoding with corresponding waveform display.

• تعريف الأرجل تلقائيًا مع خريطة رسومية.

• ثنائيات القطب: يعرض hFE وVbe ويحدّد NPN/PNP مع مؤشرات تسريب.
• MOSFET/JFET/IGBT: يبيّن نوع القناة وسعة البوابة Cg وتيار المصرف تحت Vgs وديود الحماية Uf إن وُجد.
• الديود/زينر/منظّمات: Vf حتى ≈4.5V؛ وقياس المنظّم/الزينر 0.01–32V في منطقة الاختبار المخصصة.
• SCR/TRIAC: يعرض سلوك إثارة البوابة وتلميح التوصيل.
• المكثفات: 25pF – 100mF مع عامل فقد Vloss عند الإمكان.
• المقاومات: 0.01Ω – 50MΩ بنطاق تلقائي.
• الملفات: 10µH – 1000H (أفضلية للملفات الصغيرة).
• الخدمات: بطارية 0.1–4.5V، دخل 0–40V، حرارة DS18B20، رطوبة/حرارة DHT11، وفك ترميز NEC IR مع شكل الموجة.

Package Contents | محتويات العبوة

• DSO‑TC3 handheld unit (standard model).
• Coax test lead with dual alligator tip.
• 3× mini hook clip leads (red, black, green).
• USB‑C cable for charging/data.
• Quick start leaflet.

• جهاز DSO‑TC3 محمول (الإصدار العادي).

• سلك قياس محوري مع مشبكي تمساح.
• 3 مجسّات خطّاف صغيرة (أحمر، أسود، أخضر).
• كابل USB‑C للشحن/البيانات.
• ورقة بدء سريع.

Practical Workflows | سيناريوهات عملية خطوة بخطوة

• 🔧 PWM fan diagnosis: Probe the control pin with the scope (AC coupling to visualize ripple), read frequency/duty, then use the generator to mimic a PWM signal and confirm the fan controller responds.
• 🔋 SMPS check: On a non‑isolated power board, use Auto on the primary gate drive to verify switching frequency (typically tens of kHz). Keep probes short and observe the ≈400V limit.
• 🔁 RC time constant: Inject a square wave from the generator into a simple RC and view the charge/discharge curves; adjust frequency to keep T >> 5τ for steady levels.
• 🧰 Unknown transistor: Insert the device; the tester reveals type & pinout. Replace into a circuit with confidence.
• 🌡️ Sensor demo: Read DS18B20 temperature while viewing a corresponding voltage‑to‑PWM mapping on the scope for education labs.

• 🔧 تشخيص مروحة PWM: قِس رجل التحكم بالراسم (اقتران AC لإظهار التموج)، اقرأ التردد/النسبة، ثم ولّد PWM مماثل للتحقّق من استجابة المتحكّم.

• 🔋 فحص مزوّد قدرة: على لوحة غير معزولة، استخدم Auto على إشارة قيادة الموسفيت للتأكّد من تردد التقطيع (عادة عشرات الكيلوهرتز). حافظ على قصر الأسلاك وراعِ حد ≈400V.
• 🔁 ثابت زمني RC: أدخل موجة مربّعة إلى شبكة RC وشاهد منحنيات الشحن/التفريغ؛ اضبط التردد بحيث T >> 5τ.
• 🧰 ترانزستور غير معروف: أدخل العنصر؛ سيعرض المختبر النوع والأطراف. أعد تركيبه بثقة.
• 🌡️ عرض حساسات: اقرأ حرارة DS18B20 بينما تعرض خريطة جهد→PWM على الراسم لغرض تعليمي.

Safety & Care | السلامة والعناية

• Observe CAT‑appropriate practices; the scope is intended for low‑voltage electronics debugging—avoid direct mains probing unless trained and properly isolated.
• Do not exceed ≈400V test voltage; use insulated leads and keep one hand behind your back near live circuits.
• For component testing, discharge capacitors and inductors before connection.
• Keep the instrument dry; clean with a soft cloth—no solvents.
• Charge with a 5V USB‑C source; disconnect during measurement to avoid ground noise.

• التزم بممارسات السلامة المناسبة لفئة العمل؛ الجهاز مخصّص لإلكترونيات الجهد المنخفض—تجنّب قياس الشبكة مباشرة دون تدريب وعزل مناسب.

• لا تتجاوز ≈400 فولت؛ استخدم أسلاكًا معزولة وأبعد يدًا عن الدارات الحية.
• قبل اختبار المكوّنات، فرّغ المكثفات والملفات.
• أبقهِ جافًا ونظّفه بقطعة قماش ناعمة دون مذيبات.
• اشحن عبر USB‑C بجهد 5V، وفضّل فصل الكابل أثناء القياس لتقليل الضوضاء.

Troubleshooting | استكشاف الأعطال

• No waveform: Verify coupling (AC/DC), increase vertical gain and timebase, and ensure probe contact.
• Auto fails to lock: Switch to Normal, set trigger edge to match the waveform, and adjust level mid‑amplitude.
• Tester mis‑detects: Ensure firm contact; clean oxidized leads; discharge capacitors.
• Generator amplitude low: Check load impedance; keep load ≥ 10kΩ for full swing.
• Battery drains quickly: Reduce backlight and disconnect generator when not needed.

• لا تظهر موجة: تأكد من الاقتران (AC/DC)، وارفع الكسب الرأسي والزمن، وتحقق من ملامسة المجس.

• فشل القفل التلقائي: انتقل إلى Normal واضبط حافة التريغر ومستواه في منتصف السعة.
• تعريف خاطئ: ثبّت الأرجل جيدًا ونظّفها وفرّغ المكثفات.
• سعة المولّد منخفضة: تحقّق من معاوقة الحمل؛ اجعلها ≥ 10kΩ.
• نفاد البطارية: خفّض الإضاءة وافصل المولّد عند عدم الحاجة.

Frequently Asked Questions | أسئلة شائعة

• Is the DSO‑TC3 a True‑RMS meter? No, it is an oscilloscope/tester/generator—not a multimeter; Vrms shown is computational for displayed waveforms.
• Can I measure high‑frequency RF? The scope is specified to 500kHz; signals far above that will be attenuated and distorted.
• Does it store screenshots? The standard model focuses on live visualization; use an external camera if you need quick captures.
• What’s different from the Plus? The standard TC3 covered here provides the essential 10MSa/s/500kHz scope, auto tester, and 1–100kHz generator. If a listing mentions extra memory or features beyond this, it likely refers to another model.

• هل هو مقياس True‑RMS؟ لا؛ هو راسم/مختبر/مولّد، والـVrms المعروض حسابي للموجة الظاهرة.

• هل يقيس ترددات RF عالية؟ المواصفة حتى 500 كيلوهرتز؛ ما فوق ذلك سيظهر مخفّضًا ومشوَّهًا.
• هل يحفظ لقطات شاشة؟ الإصدار العادي يركّز على العرض الحي؛ استخدم كاميرا خارجية إذا لزم.
• ما الفرق عن Plus؟ يغطي العادي هنا الراسم 10MSa/s/500kHz مع المختبر والمولّد 1–100kHz. أي مزايا إضافية في قوائم أخرى تعود غالبًا لطراز مختلف.
