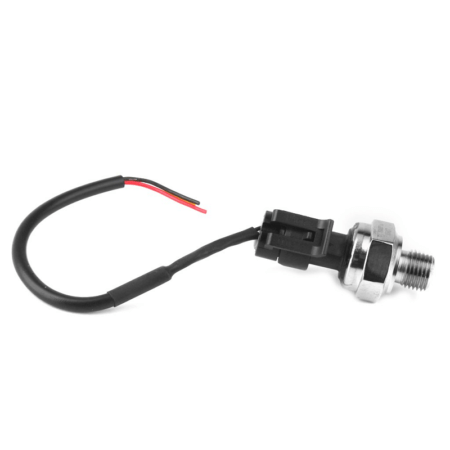

G1/4 1.2MPa Stainless Steel Pressure Transducer (0–1.2MPa, 5V, 0.5–4.5V Output)

Overview

G1/4 1.2MPa Stainless Steel Pressure Transducer — A compact, sealed, and ready‑to‑integrate pressure transmitter for clean, non‑corrosive gases and liquids. With a standard G1/4″ male process port, ratiometric 0.5–4.5V analog output at 5V supply, and a rugged stainless‑steel wetted path, this transducer drops into test benches, pump control loops, filtration skids, and general industrial monitoring projects with minimal effort. The included 3‑wire pigtail (Red = VDD, Black = GND, Yellow = OUT) ensures fast wiring to microcontrollers, PLC analog inputs, and data loggers.

Key Benefits

• 🧰 Universal G1/4″ male port for instant compatibility with common manifolds, tees, and quick‑disconnect adapters.
• 🔌 Simple 3‑wire hookup: 5V input, ratiometric 0.5–4.5V output; clean integration with MCU/PLC ADCs (10–12–16‑bit).
• 🛡️ Stainless‑steel construction on the process side for durability and stable performance with clean, non‑corrosive media.
• ⏱️ Fast integration: compact body, hex S24 for wrenching, and a detailed pinout printed on the connector drawing for error‑free wiring.
• 📦 Project‑friendly: ships ready to install; works with off‑the‑shelf G1/4 fittings, PTFE tape, and standard 5V instrument rails.

Typical Applications

• ✅ Water pressure monitoring in closed loops and open reservoirs
• ✅ Pump protection (dry‑run and over‑pressure interlocks)
• ✅ Filter clogging indicators via differential setup
• ✅ Pneumatics boards, leak testing, and pressure decay rigs
• ✅ DIY/educational instrumentation and agricultural automation (tanks, lines)

How It Works

🧠 The transducer senses media pressure at its stainless diaphragm, converting it into an analog voltage proportional to full‑scale (FS). Powered from 5V, the output sweeps ~0.5V at zero pressure to ~4.5V at 1.2MPa. Because the output is ratiometric to supply, ADC reference tied to 5V keeps readings stable against rail drift.

Wiring & Pinout

• Red — VDD (5V)
• Black — GND
• Yellow — OUT (0.5–4.5V)

Use twisted pair/ground referencing when routing over 0.5 m; keep away from motor drives and high‑dv/dt lines. Add a 100 nF local decoupler between VDD and GND at the connector.

Mechanical Highlights

• Process port: G1/4″ male
• Body hex: S24 spanner
• Main body Ø: ≈17 mm
• Face Ø: ≈26 mm
• Overall length: ≤52 mm
• Front threaded section length: ≈12 mm
• Rear sleeve length before connector: ≈10 mm

Operating Conditions

• Pressure range: 0–1.2MPa (≈0–12 bar)
• Supply voltage: 5V DC (ratiometric output)
• Output: 0.5–4.5V analog, proportional to pressure
• Operating temperature: +20°C to +105°C (as agreed)
• Media: clean, non‑corrosive liquids and gases

Integration Notes

• 🧪 Calibration: For highest accuracy, perform a two‑point calibration at 0 and 100% FS using a certified source. Optionally add a mid‑scale point at 50% FS for linearization checks.
• 🔧 Sealing: Use PTFE tape or suitable thread sealant on the G1/4″ port. Do not overtighten; use the S24 hex only.
• 🧲 Mounting: Orient vertically when measuring liquid heads to minimize trapped gas effects; avoid mounting at high‑vibration nodes.
• 🧮 Reading with MCU (example, 10‑bit ADC @ 5V):
  • Counts = 1023 × (Vout / 5.0)
  • Pressure(MPa) ≈ 1.2 × (Vout − 0.5) / 4.0
  • Pressure(bar) ≈ 12 × (Vout − 0.5) / 4.0

// Example conversion (Arduino‑style)
float vout = analogRead(A0) * (5.0 / 1023.0);
float pressure_mpa = 1.2f * (vout - 0.5f) / 4.0f;
float pressure_bar = 12.0f * (vout - 0.5f) / 4.0f;

Safety & Handling

• 🛡️ Never exceed rated pressure; install a relief valve for transient spikes.
• ♻️ Keep media within compatibility limits; avoid corrosives unless verified.
• 🔌 Power from a regulated 5V rail; protect OUT against ESD and misconnections.

Specification Table

In the Box

• Pressure transducer (G1/4, 0–1.2MPa, 5V, 0.5–4.5V OUT)
• 3‑wire pigtail

Compatibility & Ecosystem

• Works with Arduino, ESP32, STM32, Raspberry Pi (via ADC HATs), PLCs (0–5V analog)
• Adaptable with G1/4→NPT or G1/4→hose barb fittings

Troubleshooting Quick Tips

• Flat or stuck output ~0.5V: zero pressure; verify supply is 5V.
• Reads higher than expected: trapped air; re‑orient and bleed.
• Noisy signal: add 100 nF + 1 µF local decoupling; route away from motors.

FAQs

• Can I use 3.3V? The sensor is specified for 5V; use a clean 5V rail for full‑scale accuracy.
• Is it okay for fuel/oil? Use only with clean, non‑corrosive media unless compatibility is qualified.

Attachments

• 1.2-mpa-sensor-new
