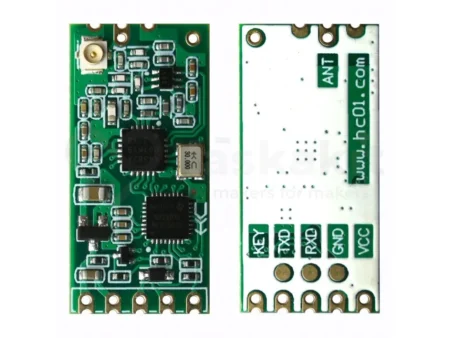

HC-12 v3.0 Wireless Serial Module – 433MHz UART RF Data Link

Overview

The HC-12 v3.0 Wireless Serial Module is a compact, configurable 433MHz UART-to-RF transparent serial link that replaces wired TTL UART connections with a reliable half-duplex radio bridge. If your system already communicates over UART, the HC-12 behaves like a “wireless serial cable”: data sent into one module is delivered to the paired module and exposed again as UART—no custom packet protocol required for basic use.

✅ HC-12 v3.0 Wireless Serial Module
✅ Transparent serial transfer (half-duplex)
✅ Wide sub-GHz operating range with multi-channel selection
✅ AT configuration via SET pin (enter config mode)
✅ Green PCB v3 hardware matches the reference board layout you confirmed
✅ Includes separate spring antenna (not pre-installed)

What’s Included

📦 In the box:

• ✅ 1× HC-12 v3.0 Wireless Serial Module (Green PCB)
• ✅ 1× Spring antenna (coil) — supplied separately (not mounted), same shape as the reference image

Key Features

✅ Transparent UART bridge

• Works as a serial “pipe” between two endpoints (MCU↔MCU, MCU↔PC via USB-TTL, PLC↔MCU, etc.).
• Ideal when you want to keep firmware changes minimal.

✅ Multi-channel operation for cleaner links

• Channel selection helps reduce interference and lets you deploy multiple links in the same area with planning.

✅ Selectable RF output power

• Choose lower power for shorter links and energy savings, or higher power for range (within your regulatory limits).

✅ Flexible antenna options (hardware present as you confirmed)

• ✅ ANT2 spring antenna point (for the included coil antenna)
• ✅ ANT1 I-PEX / U.FL socket present on the board (for external antenna cabling if needed)
• The spring antenna is provided separately so you can install it at final assembly.

✅ Compact footprint for embedded products

• Stamp-hole style edges are easy to solder onto a carrier PCB.

How It Works

🧠 Half-duplex wireless serial

• Use two HC-12 modules configured to matching parameters (channel, UART settings, mode).
• One side transmits bytes over RF; the other side outputs the same bytes on UART.
• Because it’s half-duplex, transmit and receive do not occur simultaneously over the air; the module switches direction as needed.

✅ Best practice:

• Keep both modules on the same channel and compatible mode/power settings.
• Wire UART as cross-over: Host TX → Module RXD, Host RX ← Module TXD, and share GND.

Hardware Identification

These markings belong to the exact v3 green hardware you’re listing:

🧠 IC2 (Controller / MCU marking):

• Notion
• N32S032
• CCB02003

⚙️ IC1 (RF / primary IC marking):

• 44382A
• c01HFJ
• 2146

✅ The product page keeps these markings for traceability without guessing chipset family names.

Specifications

Only confirmed specifications from the provided materials + your confirmed hardware characteristics are listed here.

Specifications Table

Pinout & Electrical Notes

✅ VCC — Power input (DC 3.2–5.5V). Use a clean, regulated rail with local decoupling near the module.
✅ GND — Common ground. Must be shared with your host UART device.
✅ RXD — UART receive input (TTL).
✅ TXD — UART transmit output (TTL).
✅ SET — Pull LOW to enter AT/config mode (active low). Keep HIGH for normal operation.
✅ ANT1 — I-PEX / U.FL socket (present on board as you confirmed).
✅ ANT2 — Spring antenna connection (use supplied coil antenna).

🛡️ Power tip:

• If you transmit for long durations at higher supply voltages, manage module heating by good airflow and stable regulation.
• Always place a small capacitor close to VCC/GND on the carrier board.

Configuration & AT Control

⚙️ The HC-12 is configured via UART using AT commands when SET is LOW.

✅ What you typically configure:

• ✅ Channel selection
• ✅ Mode (FU1/FU2/FU3)
• ✅ UART baud rate
• ✅ RF power level

🧩 Practical production workflow:

• Set a standard channel plan for your projects
• Lock a preferred mode for your range/latency target
• Verify communication with a quick AT test during incoming QC

Performance Tuning Guide

✅ Range and robustness depend on:

• RF power level
• Air data rate choice (higher rates generally reduce sensitivity)
• Antenna choice and placement
• Noise environment (switching supplies, motors, metal enclosures)

📡 Antenna guidance:

• Keep the spring antenna clear of large ground planes and metal walls.
• If inside a box, use ANT1 external antenna routing for better placement.

Installation Checklist

✅ Wiring

• Cross TX/RX
• Confirm shared GND
• Use short UART wiring where possible

✅ Power

• Stable regulator
• Decoupling near module
• Avoid powering from noisy rails without filtering

✅ RF Layout

• Don’t place switching inductors right next to the antenna area
• Keep antenna area away from copper pours on the carrier PCB where possible

✅ Pairing

• Configure both modules identically (channel/mode/baud)
• Test with a simple loopback message before final enclosure assembly

Applications

🧠 Wireless sensor links
⚙️ Industrial telemetry & remote control
🧰 Robotics command/status UART bridge
🛡️ Building/security integration (serial peripherals)
⏱️ Data acquisition and serial logging
📦 Container/inventory device data links

FAQs

Q: Does it work with Arduino / STM32 / ESP32?
✅ Yes—use TTL UART and match logic levels and supply.

Q: Is it full-duplex?
⚠️ No. It is half-duplex over RF.

Q: Can I use the included spring antenna and also support an external antenna?
✅ Yes. This v3 green board includes the spring antenna (separate) and has an ANT1 I-PEX socket present, giving you flexibility depending on enclosure and range needs.

Attachment

1- RF Serial Data Link UART, 433 Mhz, +20dBm, HC-12 v3.0 New Model Green

2- User Manual pdf

موديول HC-12 v3.0 وايرلس سيريال  – 433MHz UART RF

نظرة عامة

HC-12 v3.0 Wireless Serial Module هو موديول ربط لاسلكي للسيريال UART TTL على نطاق 433MHz، بيشتغل كبديل عملي للسلك: نفس الداتا اللي بتطلع من TX في جهازك بتوصل للطرف التاني وتطلع UART تاني من غير تعقيد. الموديول مصمم لنقل شفاف Transparent Transmission بنظام Half-Duplex (نصف مزدوج)، وبيتظبط من خلال أوامر AT عن طريق بن SET.

✅ HC-12 v3.0 Wireless Serial Module
✅ لينك شفاف للسيريال بدل الكابلات الطويلة
✅ قنوات متعددة لتقليل التداخل
✅ إعدادات مرنة عبر AT (قناة/قدرة/مود/بودريت)
✅ نفس شكل البوردة الخضرا بالمللي زي الصورة اللي أكدت عليها
✅ بييجي معاه هوائي سوستة منفصل (مش راكب)

محتويات العبوة

📦

• ✅ 1× موديول HC-12 v3.0 (بوردة خضرا)
• ✅ 1× هوائي سوستة (coil) — بييجي منفصل علشان تركيبه يكون حسب التجميعة النهائية

أهم المميزات

✅ ربط شفاف للسيريال UART

• مناسب لو عايز تربط MCU↔MCU أو MCU↔PC (بـ USB-TTL) من غير ما تغيّر منطق البرنامج.

✅ قنوات كتير لتنظيم اللينكات

• تقدر تختار قناة مناسبة وتقلل احتمال التداخل، خصوصًا لو عندك أكتر من نظام في نفس المكان.

✅ قدرة إرسال قابلة للضبط

• توازن بين المدى واستهلاك الطاقة حسب احتياج المشروع وحدود التنظيم المحلية.

✅ دعم أنِتنا مرن (مؤكد حسب تأكيدك)

• ✅ نقطة ANT2 للسوستة (وده اللي بيركب عليه الهوائي اللي بييجي معاه)
• ✅ سوكيت ANT1 I-PEX / U.FL موجود على البوردة
• ده بيسمح لك تركب السوستة أو تروح لأنِتنا خارجية لو المشروع داخل علبة/قريب من تشويش.

✅ حجم صغير وتركيب سهل

• بادز ستامب-هول تسهّل اللحام على PCB حامل أو تركيب هيدر.

بيشتغل إزاي

🧠 لينك سيريال لاسلكي نصف مزدوج

• بتستخدم اتنين موديول بنفس الإعدادات.
• الداتا اللي تبعتها UART في واحد بتتنقل RF وتطلع UART من التاني.
• لأنه Half-Duplex، الإرسال والاستقبال على الهواء مش بيتموا مع بعض في نفس اللحظة.

✅ علشان التشغيل يبقى ثابت:

• نفس القناة على الاتنين
• نفس إعدادات UART
• نفس مود التشغيل FU

تعريف الهاردوير

🧠 IC2 (المتحكم/MCU):

• Notion
• N32S032
• CCB02003

⚙️ IC1 (دائرة RF الأساسية):

• 44382A
• c01HFJ
• 2146

جدول المواصفات

البنات (Pinout) – شرح عملي

✅ VCC: 3.2–5.5V. استخدم تغذية مستقرة ونضيفة مع مكثف قريب من الموديول.
✅ GND: أرضي مشترك لازم يبقى واحد بين الموديول والمتحكم.
✅ RXD: دخل UART TTL.
✅ TXD: خرج UART TTL.
✅ SET: لو نزلته LOW تدخل وضع الإعداد AT؛ لو HIGH التشغيل العادي.
✅ ANT1: سوكيت I-PEX/U.FL موجود على البوردة.
✅ ANT2: مكان تركيب السوستة (والسوستة موجودة في العبوة منفصلة).

🛡️ نصيحة باور مهمة:

• أي تذبذب في التغذية بيظهر على الأداء. خلي الرجيلات قصيرة وحط ديكابلينج كويس.

الإعدادات وأوامر AT

⚙️ الدخول لوضع الإعداد:

• SET = LOW
• تبعت أوامر AT على UART

✅ الاستخدام الأشهر:

• تغيير القناة
• تغيير المود FU1/FU2/FU3
• ضبط البودريت
• ضبط قدرة الإرسال

ضبط الأداء (مدى vs سرعة)

✅ عوامل بتأثر على المدى:

• القدرة المختارة
• Air data rate
• نوع الأنِتنا ومكانها
• بيئة التشويش والعلب المعدنية

📡 إرشادات أنِتنا:

• ماتحطش السوستة جنب معدن أو أرضي كبير.
• لو داخل علبة، استخدم أنِتنا خارجية عبر ANT1 مع كابل مناسب.

تطبيقات مناسبة

🧠 شبكات حساسات
⚙️ تليمتري صناعي وتحكم عن بعد
🧰 روبوتكس (أوامر/حالة)
🛡️ أنظمة مباني/أمن تعتمد على سيريال
⏱️ نقل لوجات وداتا من متحكم لجهاز بعيد
📦 نظم متابعة معدات/حاويات

أسئلة شائعة

هل ينفع مع Arduino وSTM32 وESP32؟
✅ ينفع، طالما UART TTL ومستويات الجهد متوافقة.

هل هو Full-Duplex؟
⚠️ لا، Half-Duplex على الهواء.
