Description

Holder 18650 1Cell SMD Single Cell Surface-Mount Battery Holder

The Holder 18650 1Cell SMD Single Cell Surface-Mount Battery Holder is designed for secure and convenient mounting of one standard 18650 lithium battery directly onto a PCB. Its open-frame structure helps reduce bulk while making battery insertion and removal easy during assembly, maintenance, or replacement.

Built with a high-temperature Nylon 46 housing and rated UL 94V-0, this holder is suitable for electronic designs where mechanical stability, insulation quality, and thermal resistance are important. The surface-mount tab termination makes it a practical option for modern compact electronic assemblies, embedded circuits, custom battery-powered devices, and prototype boards.

This holder is well suited for engineers, makers, and product developers looking for a neat and dependable way to integrate a removable 18650 cell into their design without resorting to loose wires or improvised battery connections. Its slim profile and PCB-mountable structure help create cleaner layouts and more serviceable products.

Key Features

• Designed for one standard 18650 battery
• Surface-mount tabs for direct PCB installation
• Open-frame holder for easy battery insertion and removal
• Made of high-temperature Nylon 46
• UL 94V-0 flame-rated body material
• Compact structure suitable for space-conscious designs
• Good option for rechargeable battery-powered electronic projects
• Stable mechanical support for removable cylindrical cells

Specifications

• Product Type: Battery Holder
• Battery Type: 18650 Standard
• Cell Count: 1 Cell
• Holder Style: Open Frame
• Mounting Style: Surface Mount
• Termination Style: SMD / SMT Tab
• Body Material: High Temp Nylon 46
• Flammability Rating: UL 94V-0
• Color: Black

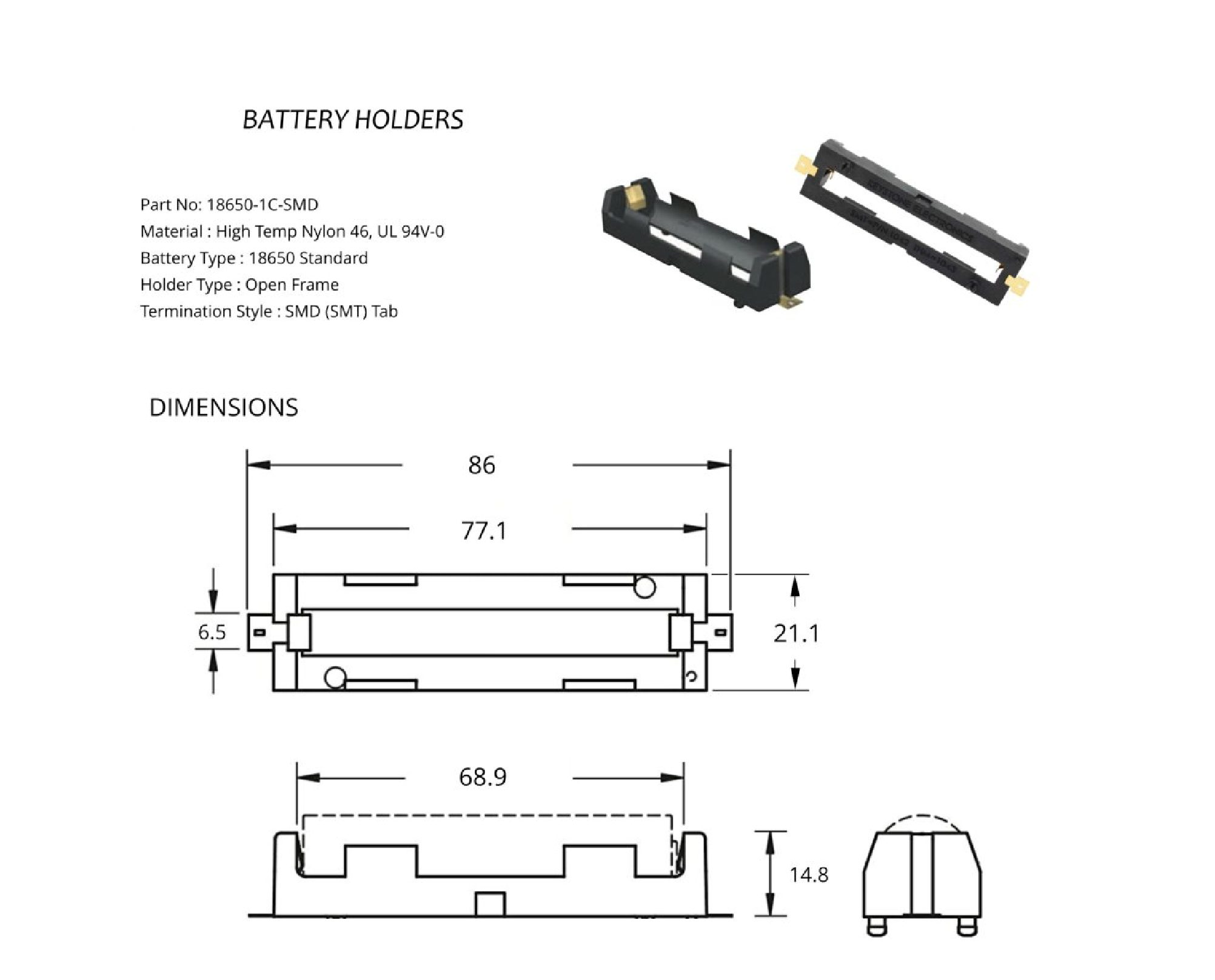

Dimensions

• Overall Length: 86 mm
• Overall Width: 21.1 mm
• Overall Height: 14.8 mm
• Internal Length / Cell Area: 68.9 mm
• Additional Referenced Length: 77.1 mm
• Side Tab Dimension Shown: 6.5 mm

Applications

• PCB-mounted battery-powered devices
• Rechargeable electronics projects
• DIY power modules
• Embedded systems
• Portable testing tools
• Low-voltage control circuits
• Prototyping boards using removable 18650 cells
• Industrial and educational electronics builds

Package Includes

• 1 x Holder 18650 1Cell SMD Single Cell Surface-Mount Battery Holder

حامل بطارية خلية واحدة مقاس 18650 للتركيب السطحي

حامل بطارية 18650 خلية واحدة للتركيب السطحي هو حل عملي لتثبيت بطارية 18650 القياسية مباشرة على اللوحة الإلكترونية بشكل مرتب وآمن. يتميز بتصميم هيكل مفتوح يسهل إدخال البطارية وإزالتها، مما يجعله مناسبًا أثناء التجميع أو الصيانة أو الاستبدال عند الحاجة.

تم تصنيع جسم الحامل من نايلون 46 المقاوم لدرجات الحرارة المرتفعة مع تصنيف يو إل 94 في-صفر، وهو ما يجعله مناسبًا للتطبيقات الإلكترونية التي تتطلب جودة عزل جيدة وثباتًا ميكانيكيًا ومقاومة حرارية أفضل. كما أن أطراف التركيب السطحي تجعله مناسبًا جدًا للدوائر الحديثة المدمجة، ولوحات التجارب، ووحدات التغذية الصغيرة، والأجهزة الإلكترونية المعتمدة على بطارية قابلة للفك والاستبدال.

يساعد هذا الحامل على تنفيذ تصميم أكثر نظافة وتنظيمًا مقارنة بالتوصيلات العشوائية أو الأسلاك المباشرة، كما يوفّر طريقة احترافية لدمج بطارية أسطوانية قابلة للإزالة داخل المنتج النهائي أو النموذج التجريبي. لذلك فهو مناسب للمهندسين، والمطورين، والهواة، وكل من يبحث عن وسيلة موثوقة لتثبيت بطارية 18650 داخل مشروعه الإلكتروني.

المميزات

• مناسب لبطارية واحدة قياسية مقاس 18650
• مزود بأطراف للتركيب السطحي مباشرة على اللوحة
• تصميم مفتوح يسهل تركيب البطارية وإزالتها
• جسم مصنوع من نايلون 46 عالي التحمل الحراري
• خامة الجسم بتصنيف يو إل 94 في-صفر
• مناسب للتصميمات المدمجة التي تحتاج توفير مساحة
• يوفّر تثبيتًا جيدًا للبطارية داخل الدائرة
• مناسب للأجهزة والمشروعات الإلكترونية القابلة لإعادة الشحن

المواصفات

• نوع المنتج: حامل بطارية
• نوع البطارية المناسبة: بطارية 18650 قياسية
• عدد الخلايا: خلية واحدة
• نوع التصميم: هيكل مفتوح
• طريقة التركيب: تركيب سطحي
• شكل الأطراف: أطراف تركيب سطحي
• خامة الجسم: نايلون 46 مقاوم للحرارة
• تصنيف مقاومة الاشتعال: يو إل 94 في-صفر
• اللون: أسود

الأبعاد

• الطول الكلي: 86 مم
• العرض الكلي: 21.1 مم
• الارتفاع الكلي: 14.8 مم
• الطول الداخلي / منطقة تثبيت الخلية: 68.9 مم
• بعد إضافي ظاهر بالرسم: 77.1 مم
• بعد جانبي ظاهر بالرسم: 6.5 مم

الاستخدامات

• الأجهزة الإلكترونية التي تعمل ببطارية ومثبتة على اللوحات
• دوائر الشحن والتغذية الصغيرة
• المشروعات الإلكترونية التعليمية والاحترافية
• لوحات النماذج الأولية
• الأنظمة المدمجة
• أدوات القياس المحمولة
• وحدات التحكم منخفضة الجهد
• أي مشروع يحتاج بطارية 18650 قابلة للفك والاستبدال

محتويات العبوة

• 1 × حامل بطارية 18650 خلية واحدة للتركيب السطحي
