Description

HW-508 Passive Buzzer Module 3-Pin Piezo Speaker Board

HW-508 Passive Buzzer Module

The HW-508 Passive Buzzer Module is a small and practical sound-generation module built around a passive piezoelectric buzzer. Unlike active buzzers that produce a fixed tone when powered directly, this passive buzzer requires an external control signal from a microcontroller or digital circuit, allowing the user to generate different tones, beeps, and simple sound patterns.

Because the module responds to a changing signal rather than a constant voltage, it is especially useful in projects where sound behavior needs to be programmable. By driving the signal pin with different pulse rates, the module can create audible tones and alert sounds suitable for many electronic systems. This makes it a popular choice for Arduino-based circuits, embedded systems, alarm indicators, educational electronics, and interactive devices.

Its compact board size allows it to fit easily into small projects, while the simple pin interface makes wiring fast and convenient. The module is commonly used in prototypes and finished products where an audible notification is needed, such as timers, counters, warning systems, toys, home automation devices, and user feedback systems.

The HW-508 module is also suitable for beginners who are learning microcontroller programming and sound control, since it provides an easy way to understand how digital signals can be used to generate tones through a piezoelectric element.

Key Features

• Passive Piezoelectric Buzzer: Requires an external control signal to produce sound.
• Programmable Tone Output: Can generate different tones depending on the input signal.
• Compact PCB Design: Small size for easy integration into electronic projects.
• Simple 3-Pin Interface: Easy to connect with development boards and controllers.
• Low Current Consumption: Suitable for lightweight embedded applications.
• Compatible with Microcontrollers: Works well with Arduino and similar platforms.
• Good for Audio Alerts: Useful for warning sounds, notifications, and feedback tones.
• Practical for Education and DIY: Excellent for training, experiments, and hobby electronics.

Technical Specifications

• Model: HW-508
• Product Type: Passive Buzzer Module
• Buzzer Type: Piezoelectric Passive Buzzer
• Operating Voltage: 1.5V to 15V DC
• Current Consumption: Less than 25mA
• Interface: 3-Pin Male Header
• Board Dimensions: 18.5 × 15 mm
• Control Method: External digital signal / square-wave input
• Typical Use: Sound generation, alert tones, electronic feedback

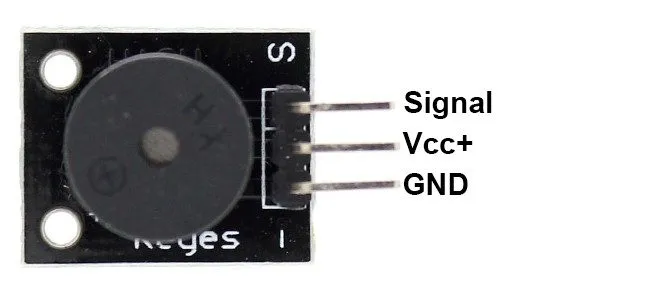

Pin Configuration

• S: Signal input
  Connect to a digital output pin from a microcontroller or control circuit. The sound is generated by driving this pin with a switching signal.
• VCC+: Positive supply voltage
  Connect to the positive power source within the supported operating voltage range.
• GND: Ground
  Connect to the ground of the circuit.

Applications

This module is suitable for:

• Arduino sound projects
• Alarm and warning systems
• Simple melody and tone generation
• Notification sounds in smart devices
• Educational electronics projects
• Interactive toys and gadgets
• User feedback in embedded systems
• Timers, counters, and alert circuits

Package Contents

• 1 × HW-508 Passive Buzzer Module

Important Notes

• This is a passive buzzer, so it does not generate sound by simply applying steady DC power.
• A changing input signal is required to create tones or beeping sounds.
• Make sure the module is connected with correct polarity.
• Actual sound behavior depends on the signal frequency provided by the controller.
• Suitable for logic-controlled applications and low-power alert functions.

وحدة جرس سلبي اتش دبليو 508 ثلاثية الأطراف بصافرة بيزوكهربائية

وحدة جرس سلبي اتش دبليو 508

تُعد وحدة الجرس السلبي اتش دبليو 508 من الوحدات الإلكترونية البسيطة والعملية المستخدمة لتوليد الصوت داخل المشاريع الإلكترونية المختلفة. تعتمد هذه الوحدة على عنصر بيزوكهربائي سلبي، وهو يختلف عن الجرس النشط في أنه لا يصدر صوتًا بمجرد توصيل الجهد بشكل ثابت، بل يحتاج إلى إشارة متغيرة من متحكم دقيق أو دائرة رقمية حتى يتمكن من إنتاج نغمة أو صفارة.

هذا النوع من الوحدات مناسب جدًا للمشاريع التي تحتاج إلى التحكم في شكل الصوت أو تردده، حيث يمكن توليد أصوات مختلفة عن طريق تغيير معدل الإشارة الداخلة إلى طرف الإشارة. ولهذا السبب تُستخدم هذه الوحدة بشكل واسع في أنظمة التنبيه، وأجهزة الإنذار، والمشاريع التعليمية، والدوائر التفاعلية، والأنظمة الذكية التي تحتاج إلى وسيلة صوتية بسيطة ومنخفضة الاستهلاك.

تتميز الوحدة بحجم صغير يسهل دمجها في المساحات المحدودة، كما أن تصميمها العملي يجعلها سهلة التوصيل مع لوحات التطوير والمتحكمات المختلفة. ويمكن استخدامها لإصدار صفارات تنبيه، أو أصوات تأكيد عند الضغط على الأزرار، أو إشعارات بسيطة داخل المشاريع الإلكترونية والأنظمة المدمجة.

كما أنها مناسبة جدًا للتجارب التعليمية وتعلم البرمجة، لأنها تساعد على فهم طريقة توليد النغمات باستخدام المخارج الرقمية والإشارات النبضية. لذلك فهي خيار ممتاز للهواة والطلاب والمهندسين عند تنفيذ مشاريع تحتاج إلى وسيلة صوتية سهلة وفعالة.

المميزات والخصائص

• جرس سلبي بيزوكهربائي: يحتاج إلى إشارة تشغيل خارجية لتوليد الصوت.
• إمكانية تغيير النغمة: يمكن إنتاج نغمات مختلفة حسب الإشارة الداخلة.
• تصميم صغير عملي: مناسب للمشاريع صغيرة الحجم.
• واجهة سهلة بثلاثة أطراف: سهلة التوصيل مع لوحات التطوير.
• استهلاك تيار منخفض: مناسبة للتطبيقات الإلكترونية الخفيفة.
• متوافقة مع المتحكمات الدقيقة: مناسبة للأردوينو والدوائر المشابهة.
• مفيدة للتنبيهات الصوتية: تصلح للإشعارات وصفارات التحذير.
• مناسبة للتعليم والتجارب: خيار جيد للمشاريع التعليمية والهوايات الإلكترونية.

المواصفات الفنية

• الموديل: اتش دبليو 508
• نوع المنتج: وحدة جرس سلبي
• نوع الجرس: جرس بيزوكهربائي سلبي
• جهد التشغيل: من 1.5 فولت إلى 15 فولت تيار مستمر
• استهلاك التيار: أقل من 25 مللي أمبير
• واجهة التوصيل: رأس توصيل ثلاثي
• أبعاد اللوحة: 18.5 × 15 مم
• طريقة التحكم: إشارة رقمية خارجية أو موجة مربعة
• الاستخدام الأساسي: توليد صوت وتنبيهات وإشارات سمعية

توزيع الأطراف

• طرف الإشارة:
  يتم توصيله بمخرج رقمي من المتحكم أو دائرة التحكم، ويتم توليد الصوت عند إرسال إشارة متغيرة إلى هذا الطرف.
• طرف التغذية الموجب:
  يتم توصيله بمصدر الجهد الموجب ضمن مدى التشغيل المسموح.
• طرف الأرضي:
  يتم توصيله بالأرضي في الدائرة.

الاستخدامات

يمكن استخدام هذه الوحدة في:

• مشاريع الأردوينو الصوتية
• أنظمة الإنذار والتنبيه
• توليد نغمات وأصوات بسيطة
• إشعارات الأجهزة الذكية
• المشاريع التعليمية والإلكترونية
• الألعاب والأدوات التفاعلية
• التغذية الراجعة الصوتية في الأنظمة المدمجة
• المؤقتات والعدادات ودوائر التنبيه

محتويات العبوة

• 1 × وحدة جرس سلبي اتش دبليو 508

ملاحظات مهمة

• هذه الوحدة جرس سلبي وليست جرسًا نشطًا، لذلك لا تُصدر صوتًا عند توصيل الجهد الثابت فقط.
• يلزم وجود إشارة متغيرة لتوليد الصوت أو النغمة.
• يجب مراعاة التوصيل الصحيح للأطراف أثناء الاستخدام.
• شكل الصوت الناتج يعتمد على تردد الإشارة القادمة من المتحكم أو دائرة القيادة.
• مناسبة للتطبيقات منخفضة الاستهلاك وأنظمة التنبيه البسيطة.
