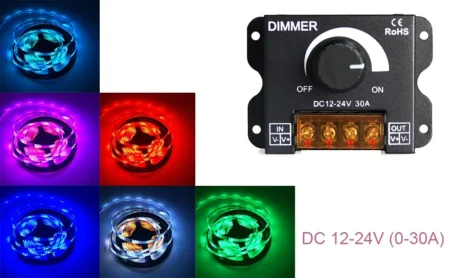

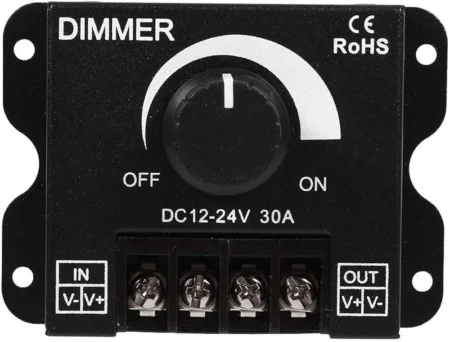

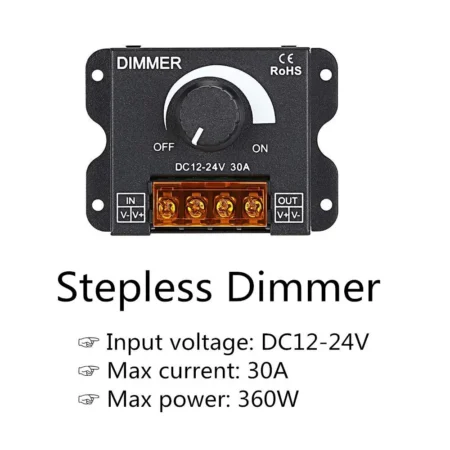

LED Dimmer DC 12–24V 30A (Single-Color PWM, Knob Control, Metal Housing)

Overview

The LED Dimmer DC 12–24V 30A is a heavy-duty, single-channel PWM dimmer that gives you smooth, flicker-free brightness control for single-color LED strips, modules, and lamps. With a robust 30 A max output, it can drive long runs or parallel branches from a 12–24 V DC power supply. A tactile rotary knob provides stepless 0–100% dimming, while the aluminum housing and screw terminals make bench and field installs quick and reliable. Ideal for décor, display cases, van/RV lighting, sign boxes, workshops, and maker builds.

✅ Wide DC input: 12–24 V for flexible system builds
⚡ High output: up to 30 A max (360 W @ 12 V / 720 W @ 24 V)

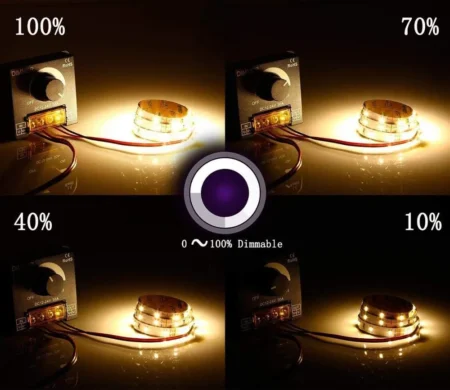

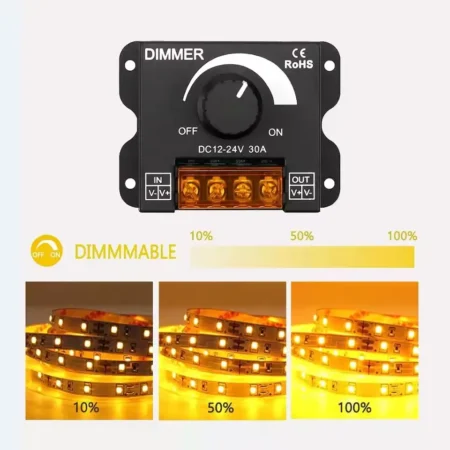

🎚️ Smooth PWM dimming: 0–100% via rotary knob
🔗 Single channel: for single-color LED loads
🧰 Installer-friendly: labeled IN/OUT screw terminals
🧱 Metal enclosure: better heat dissipation and durability
🔄 Low-side PWM control: compatible with standard LED drivers (DC)

Where It Fits Best

• Home & retail decor: cove, under-cabinet, and showcase strips.

• Automotive/van/RV: cabin lighting with adjustable ambience (12 V systems).

• Workbenches & studios: reduce glare while soldering or photographing.

• Signage & display: adjust brightness for time-of-day or venue rules.

• Events & stages: quick hands-on dim control without DMX.

Key Benefits

✅ Headroom for big runs: 30 A max output supports multiple LED branches from one dimmer (within power limits).
🔌 Universal low-voltage DC: works with common 12 V and 24 V LED ecosystems.
🎯 Precision by hand: analog-feel knob enables micro-adjustments around the level you need.
🧩 Drop-in wiring: IN+ / IN- for DC power, OUT+ / OUT- to the LED load—no special controller required.
🧱 Metal case confidence: better mechanical protection in cabinets, vehicles, and workshops.

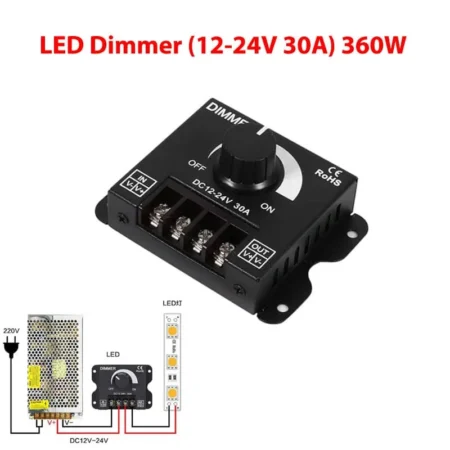

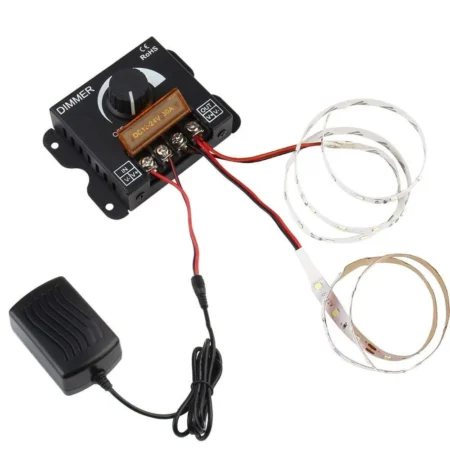

Typical Wiring (Single-Color)

1. Connect DC power supply + to IN+, and DC – to IN- on the dimmer.

2. Connect LED strip + to OUT+, and – to OUT-.

3. Ensure the power supply’s wattage ≥ LED load wattage and within dimmer limits.

4. Power on and rotate the knob to adjust brightness.

Pro tip: For long LED runs, use power injection every few meters to prevent voltage drop; keep wire gauges adequate for current.

Safety & Handling

• Use DC only (12–24 V); do not connect to mains AC.

• Never exceed 30 A or the wattage limit at your chosen voltage.

• Observe polarity; reverse wiring can damage equipment.

• Keep in a dry, ventilated area; avoid metal debris and liquids.

• If the load is large, distribute current across multiple output branches and appropriate wire gauges.

Specifications

Use Tips & Integration

• Power sizing: Choose a PSU with at least 20% headroom (e.g., 240 W load → 12 V 20 A supply minimum; prefer 25–30 A).

• Voltage choice: At equal wattage, 24 V reduces current and cable loss vs 12 V.

• Noise lines in video: If banding appears on camera, adjust brightness slightly; PWM duty changes often mitigate moiré.

• Mounting: Velcro/adhesive pads or screws (depending on the case slots) for tidy installs.

• Fusing: Add an inline fuse on the input side sized to your wire and expected current.

What’s in the Box

📦 LED Dimmer DC 12–24V 30A (metal housing)
🧭 Quick wiring guide printed on case

ديـمِر LED دخل 12–24 فولت — 30 أمبير (PWM، قناة واحدة، جسم معدني بمقبض دوّار)

لمحة عامة

ديـمِر LED 12–24V 30A هو متحكّم سطوع PWM لقناة واحدة مخصوص لشرائط وموديولات ولمبات LED أحاديّة اللون على جهد DC. بقدرة حتى 30 أمبير يقدر يشغّل أطوال كبيرة أو فروع متوازية من نفس مزوّد الطاقة 12 أو 24 فولت. المقبض الدوّار بيدي تعتيم سلس 0–100%، والجسم المعدني مع ترامل البراغي بيخلّي التركيب سريع ومتين. حل ممتاز للديكور، الفاترينات، عربيات/VAN وRV، صناديق إعلانات، والورش والمشاريع.

✅ دخل واسع DC: 12–24 فولت
⚡ خروج عالي: لحد 30A (بحد أقصى 360 وات @12V / 720 وات @24V)
🎚️ تعتيم PWM سلس: من 0% لحد 100% بمقبض دوّار
🔗 قناة واحدة: لإضاءة أحاديّة اللون
🧰 تركيب سهل: أطراف IN/OUT بعلامات واضحة
🧱 صندوق معدني: تبريد ومتانة أعلى
🔄 تحكّم PWM طرف سالب: متوافق مع أنظمة LED منخفضة الجهد

مناسب لإيه؟

• ديكور بيت ومحلات: كورنيش، تحت خزائن، فاترينة عرض.

• سيارات/فانات/RV: إضاءة كبينة مُخمّدة على 12 فولت.

• ورش واستوديو: تخفيف وهج أثناء لحام/تصوير.

• لافتات وعروض: ظبط سطوع حسب الوقت/القواعد.

• فعاليات: تحكّم يدوي سريع من غير أنظمة DMX.

المزايا الرئيسية

✅ سعة تحميل كبيرة: 30A تشغّل أكتر من فرع LED على نفس الديمر (ضمن الحدود).
🔌 منخفض الجهد DC: مناسب لأنظمة 12 و24 فولت الشائعة.
🎯 تحكّم دقيق باليد: مقبض دوّار لتظبيط مستوى السطوع بمنتهى السلاسة.
🧩 توصيل مباشر: IN+ / IN- للباور وOUT+ / OUT- للّود—من غير متحكّمات إضافية.
🧱 جسم متين: يحمي المكوّنات في الكبائن والمركبات والورش.

توصيل نموذجي (LED أحادي اللون)

1. وصل + مزوّد الطاقة إلى IN+ و**–** إلى IN- في الديمر.

2. وصل + الشريط/اللود إلى OUT+ و**–** إلى OUT-.

3. اتأكد إن قدرة مزوّد الطاقة ≥ قدرة اللود وضمن حدود الديمر.

4. شغّل وحرّك المقبض لضبط السطوع.

💡 نصيحة: للمشاوير الطويلة استخدم حقن قدرة (Power Injection) كل عدة أمتار لتقليل هبوط الجهد، ومعاه سلك مناسب للسِعة.

الأمان والتعامل

• DC بس (12–24 فولت)؛ ممنوع توصيله مباشرة بتيار المدينة (AC).

• ما تتعدّاش 30 أمبير أو القدرة القصوى على فولت التشغيل.

• التزم القطبية؛ العكس ممكن يبوّظ المكوّنات.

• بيئة جافة ومهوّاة؛ أبعده عن سوائل وبرادة معدنية.

• للأحمال الكبيرة، وزّع التيار على فروع متعددة وبأسلاك مناسبة.

المواصفات الفنية

نصايح تشغيل ودمج

• تسعير الباور: وفّر هامش ≥20% فوق قدرة الحمولة (مثال: 240 وات → مزوّد 12 فولت 20 أمبير على الأقل، والأفضل أعلى).

• اختيار الجهد: عند نفس القدرة، 24 فولت بيسحب تيار أقل وخسائر كابلات أقل من 12 فولت.

• تصوير فيديو: لو ظهر تموّج، غيّر مستوى السطوع درجة بسيطة لتبدّل دورة PWM.

• تثبيت نظيف: ڤيلكرو/مسامير حسب فتحات الصندوق.

• حماية: أضف فيوز خطي على دخل الديمر مناسب للتيار والسلك.

محتويات العبوة

📦 ديـمِر LED 12–24V 30A (صندوق معدني)
🧭 دليل توصيل مختصر مطبوعة على الجهاز
