Description

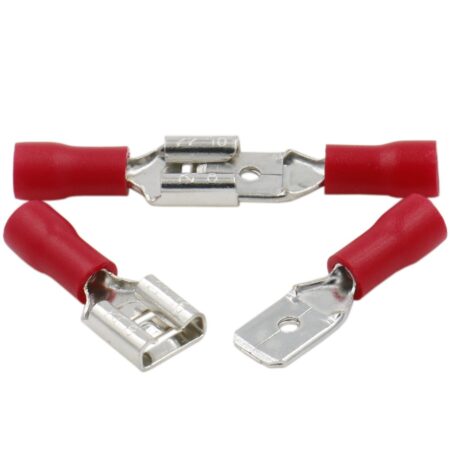

Male Disconnect Terminal MDD1.25-250 (Red) – 6.3mm Tab, 22–16 AWG

✍️ Introduction

A pre-insulated male quick-disconnect terminal sized MDD1.25-250 for fast, reliable wiring. The red sleeve matches 0.5–1.5 mm² (22–16 AWG) conductors, while the 6.3 mm (0.250″) tab mates with standard female disconnects for tool-free serviceability in automotive, appliance, and general electronics.

📦 What’s Included

• 1 × Male disconnect terminal MDD1.25-250 (red)

✨ Key Features

• Standard 6.3 mm tab: mates with common 0.250″ female disconnects.

• For 0.5–1.5 mm² (22–16 AWG): color-coded red insulation.

• Tin-plated brass: good conductivity and corrosion resistance.

• Pre-insulated barrel: safer handling and strain relief.

• Crimp-ready: compatible with insulated-terminal crimp tools.

• Service-friendly: quick connect/disconnect for maintenance.

📊 Specifications

🧰 Compatibility & Tips

• Pair with 6.3 mm female quick-disconnects for proper fit.

• Strip 5–6 mm of insulation; insert fully before crimping.

• Use a ratcheting crimper for insulated terminals; perform a tug test.

• For harsh environments, add heat-shrink or house inside an enclosure.

• Do not exceed wire gauge or current limits.

🎯 Use Cases

• Automotive harness repairs and add-ons.

• Appliance and HVAC service connections.

• LED strips, power distribution, and control panels.

• Rapid-service prototypes and field maintenance.

🛡️ Safety & Handling

• Disconnect power before wiring.

• Match wire size to terminal rating; avoid mixing solid wire.

• Route cables to avoid tension; support with ties or glands.

• Inspect crimps; re-crimp if any rotation or pull-out is detected.

🚚 Quality, Shipping & Batch Notes

• Batch-checked for tab size and sleeve integrity.

• Supplied in protective packaging to prevent deformation.

• Color shade of the red sleeve may vary by lot.

❓ FAQ

Q1: Will this fit a 4.8 mm (0.187″) female?
No—this model is 6.3 mm; use the matching size on the mating side.

Q2: Can I reuse it after crimping?
Reusing is not recommended; use a new terminal for best reliability.

Q3: What wire types work best?
Stranded copper within 0.5–1.5 mm² (22–16 AWG).

Q4: Do I need a special tool?
Use an insulated-terminal crimp die (ratcheting preferred) for a gas-tight crimp.

Q5: Is soldering required?
No—crimping is the intended termination method.

✍️ المقدمة

طرف توصيل ذكر معزول سريع من المقاس MDD1.25-250 لتمديدات سريعة وموثوقة. الغلاف الأحمر يتوافق مع أسلاك 0.5–1.5 مم² (22–16 AWG)، بينما لسان 6.3 مم (0.250″) يطابق الأطراف الأنثوية القياسية لسهولة الفك والتركيب في السيارات والأجهزة والإلكترونيات العامة.

📦 ما المرفق

• 1 × طرف توصيل ذكر MDD1.25-250 (أحمر)

✨ الميزات الرئيسية

• لسان قياسي 6.3 مم: يتوافق مع الأطراف الأنثوية 0.250″ الشائعة.

• لأسلاك 0.5–1.5 مم² (22–16 AWG): ترميز لوني أحمر.

• نحاس مطلي بالقصدير: موصلية جيدة ومقاومة للتآكل.

• أسطوانة معزولة مسبقًا: أمان وسحب مريح للسلك.

• جاهز للكريب: يعمل مع كماشات أطراف معزولة.

• سهل الصيانة: فصل سريع لأعمال الخدمة.

📊 المواصفات

🧰 التوافق والنصائح

• استخدمه مع طرف أنثى 6.3 مم للحصول على تطابق صحيح.

• قشّر 5–6 مم من السلك؛ أدخله بالكامل قبل الكريب.

• استخدم كماشة كريب مسننة لأطراف معزولة وأجرِ اختبار سحب.

• للبيئات القاسية، أضف أنبوبًا حراريًا منكمشًا أو ضع التوصيل داخل صندوق.

• لا تتجاوز حدود المقياس أو التيار.

🎯 حالات الاستخدام

• ضفائر سيارات وصيانة الأجهزة.

• لوحات تحكم وتوزيع طاقة منخفضة الجهد.

• شرائط LED ووصلات سريعة في المشاريع.

• نماذج أولية وصيانة ميدانية سريعة.

🛡️ السلامة والمناولة

• افصل التغذية قبل التوصيل.

• طابق مقاس السلك وتيار الدارة مع تصنيف الطرف.

• مرّر الأسلاك بطريقة تمنع الشد؛ استخدم أربطة/ممرات مناسبة.

• افحص الكريب؛ أعد الكريب إذا وُجد دوران أو انفلات.

🚚 الجودة والشحن وملاحظات الدُفعات

• يفحص على مستوى الدفعات لقياس اللسان وسلامة الغلاف.

• يسلَّم بتعبئة واقية لتجنب الانبعاج.

• قد يختلف ظلّ اللون الأحمر بين دفعات التصنيع.

❓ الأسئلة الشائعة

س1: هل يناسب طرفًا أنثى 4.8 مم؟
لا—هذا الموديل 6.3 مم؛ استخدم المقاس المطابق في الطرف المقابل.

س2: هل يمكن إعادة استخدامه بعد الكريب؟
لا يُنصح بإعادة الاستخدام؛ استخدم طرفًا جديدًا للاعتمادية.

س3: أي نوع سلك هو الأفضل؟
نحاس مجدول ضمن 0.5–1.5 مم² (22–16 AWG).

س4: هل أحتاج أداة خاصة؟
نعم، كماشة كريب لأطراف معزولة للحصول على كريب محكم.

س5: هل يتطلب لحامًا؟
لا—الكريب هو وسيلة التوصيل المعتمدة.
