Pluggable Terminal Block 2 Pin KF2EDGR-5.08-2P Right Angle 5.08mm (Rozetta Plug-in)

Overview

✅ Compact two-piece pluggable terminal block: a vertical female plug with screw clamp mates to a right-angle male header on your PCB. Pitch 5.08 mm (0.2″), 2 poles, tidy horizontal cable exit, and a robust PBT housing. Ideal for power I/O, drivers, sensor hubs, and quick board swaps. The Arabic market often calls it “Rozetta Fak w Tarkib / روزته فك وتركيب”—a handy, service-friendly connector you can unplug without touching the solder joints.

What makes it better

🔌 True plug-and-play serviceability — detach field wiring in seconds while the board stays mounted.
🪛 Screw clamp you can trust — accepts solid or stranded leads; firm torque, low contact resistance.
📐 Right-angle header — wires exit parallel to the PCB for shallow enclosures and front-panel access.
⚡ Healthy electrical headroom — suitable for typical low-voltage control and power distribution.
🏗️ PBT body — rigid, heat-stable polymer with the classic green industry look.
🧩 Standard footprint — drop-in 5.08 mm grid used across many terminal families.

Where it fits

✅ Maker power modules and buck/boost boards.
✅ Stepper/BLDC driver outputs and LED controllers.
✅ Alarm panels, PLC I/O breakouts, test jigs, teaching kits.
✅ Any build that needs frequent board removal without rewiring.

Key features & benefits

✅ Two-piece pluggable design — plug stays with the harness; header stays on the PCB.
✅ Right-angle cable routing — cleaner wiring, less strain on pads.
✅ Clear screw access — driver approaches straight on.
✅ Positive mating — solid feel when fully seated.
✅ Standard 5.08 mm spacing — easy to scale to 3P/4P/… with the same grid.
✅ Economical and dependable — a proven format used in power and control electronics.

Dimensions (quick reference)

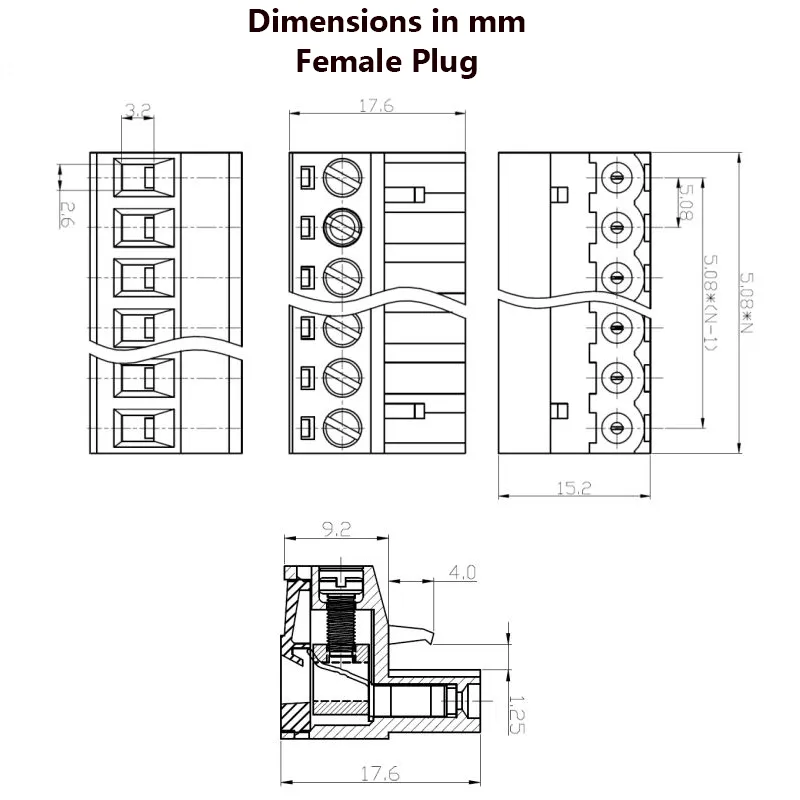

• Female plug (2-pin): body length ~17.6 mm, body height ~15.2 mm, internal stack refs 9.2/12.5 mm, width grows with poles (5.08 mm × N).

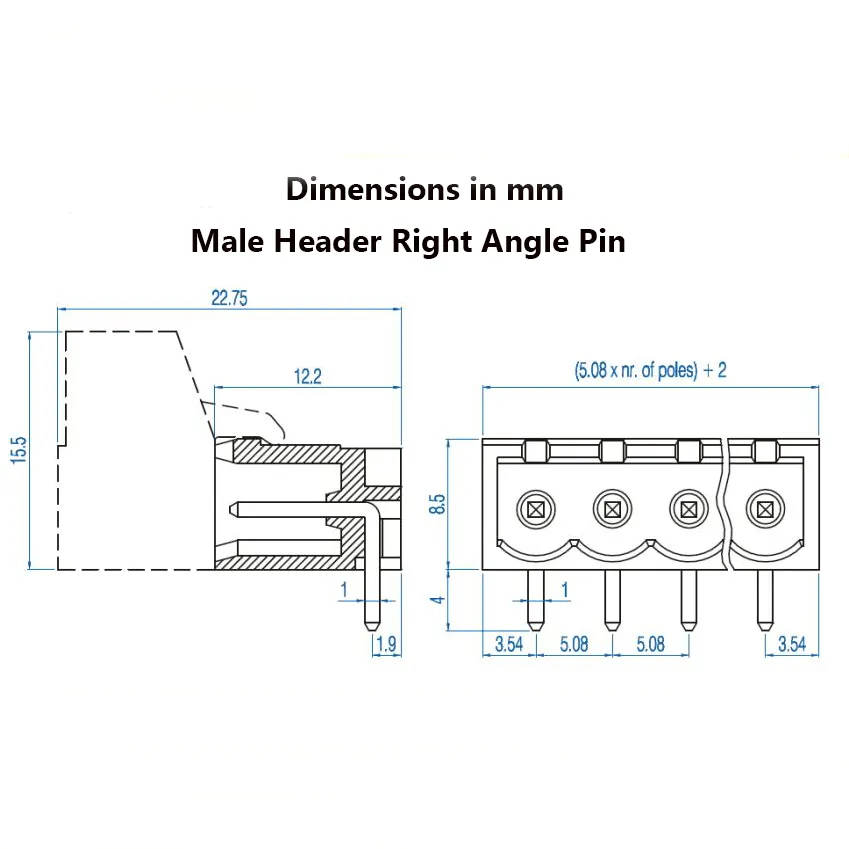

• Right-angle male header (2-pin): depth ~22.75 mm, height ~15.5 mm, body width ~8.5 mm, pin pitch 5.08 mm, end offsets 3.54 mm.
  (All in mm; use drawings for footprints and keep-outs.)
•

How to use (quick guide)

⚙️ 1) Footprint: Place 2 holes on a 5.08 mm center; keep the header close to the board edge for cable clearance.
⚙️ 2) Solder header: Wave or hand-solder; inspect fillets.
⚙️ 3) Prepare wires: Strip ~6–7 mm; insert and tighten screws.
⚙️ 4) Mate parts: Push the plug straight onto the header until fully seated.
⚙️ 5) Service: To replace the board, just pull the plug—your harness stays intact.

Design tips

💡 Label polarity (+/–) on silkscreen near the header.
💡 Leave ≥2 mm between adjacent blocks for screwdriver access.
💡 Use ferrules on fine-strand leads for repeatable clamping.
💡 Add a cable tie-point for strain relief when the harness is heavy.

Technical Specifications

In the box

📦 1 × Female plug (2-pin, screw clamp)
📦 1 × Right-angle male header (2-pin)

FAQs

🟣 Is the pitch really 5.08 mm? Yes—industry 0.2″ grid.
🟣 Can I reuse the plug with a different board? Yes—keep the wired plug and mate it to any matching 5.08 mm right-angle header of the same family.
🟣 Solid or stranded wire? Both are fine; tug-test after tightening.
🟣 Does it lock? It mates firmly; for vibration-heavy setups, add mechanical support or cable relief.
🟣 Can I scale to more poles? The family offers 3P, 4P, 6P, … with the same pitch.

Box copy (highlights)

🔌 Pluggable 2-pin terminal, 5.08 mm
📐 Right-angle header for shallow builds
🪛 Screw clamp — reliable, installer-friendly
⚡ Up to ~10 A class usage
🟩 PBT housing — green

روزته فك وتركيب KF2EDGR-5.08-2P زاوية قائمة 5.08 مم – قطبين

مقدمة

✅ روزته فك وتركيب بمسافة 5.08 مم مكوّنة من جزأين: قابس أنثى بمسامير ورأس ذكري بزواية قائمة بيتثبت على الـPCB. التركيب ده يسمحلك تفصل السلوك كلها من غير ما تفك اللِّحام؛ يعني تبدّل البوردة أو تعمل صيانة بسرعة وأمان. الموديل ده قطبين باتجاه خروج أفقي، جسم PBT متين، وشكل قياسي اللون الأخضر المعروف في لوحات التحكم.

ليه الموديل ده عملي

🔌 سهل الصيانة — تفصل القابس بس وتحافظ على الدائرة في مكانها.
🪛 مسامير ربط ثابتة — تمسك السلك كويس سواء مصمت أو مجدول، وتدّي مقاومة تماس قليلة.
📐 زاوية قائمة — السلوك تمشي على طول اللوحة، وده بيريّحك في العلب الضيقة والبانلز الأمامية.
⚡ تصنيفات مناسبة للتطبيقات الشائعة — مناسب لتوزيع الجهود المنخفضة والتحكم والإضاءة.
🏗️ خامة PBT — قوية وتستحمل الحرارة والشد، مع تشطيب نظيف.
🧩 بصمة قياسية — شبكة 5.08 مم بتسهّل التوسيع لعدد قطبان أكتر بنفس التصميم.

استخداماته الشائعة

✅ تغذية وحدات تنظيم الجهد، درايفرات موتور ستبر/BLDC.
✅ كونترول وحدات LED ولافتات الإعلانات.
✅ صناديق إنذار وواجهات PLC وتجارب المعامل.
✅ مشاريع الإنجينيرز والهواة اللي بتحتاج فصل وتغيير بوردة بسرعة.

مميزات أساسية

✅ جزئين قابلين للفصل — القابس يفضل مع الضفيرة، والرأس ثابت على البوردة.
✅ خروج أفقي للسلك — تنظيم أحسن ومجهود أقل على لحامات البوردة.
✅ وصول مريح للمفك — اتجاه المسامير لقدّام علشان الربط والفك يبقى سهل.
✅ إحساس تعشيق واضح — لما القابس يقفّل صح بتحس بثباته.
✅ قياس 5.08 مم — متوافق مع معظم البصمات القياسية.
✅ سعر مقابل أداء ممتاز — اعتماد واسع في مشاريع الباور والتحكم.

الأبعاد باختصار (مم)

• القابس الأنثى (2 قطب): طول الجسم حوالي 17.6، الارتفاع حوالي 15.2، عرض المسار بيتحدد حسب عدد الأقطاب (5.08 × N).
• الرأس الذكري زاوية قائمة (2 قطب): عمق حوالي 22.75، ارتفاع حوالي 15.5، عرض جسم حوالي 8.5، وبين كل رجل والتانية 5.08، مع مسافة طرفية 3.54 لكل جانب.

استخدم الرسومات الميكانيكية للمسافات والحواجز (مرفقة في الصور/الملف).



طريقة التركيب السريعة

⚙️ 1) البصمة: اعمل فتحتين على مسافة 5.08 مم وقّرب الرأس من حافة البوردة علشان فضا السلوك.
⚙️ 2) لحام الرأس: لحام يدوي أو ويڤ؛ افحص اللحام حوالين كل رجل.
⚙️ 3) تجهيز السلك: عرّي حوالي 6–7 مم، دخل السلك وشدّ المسمار كويس.
⚙️ 4) التعشيق: ركّب القابس لحد ما يقفل تمامًا.
⚙️ 5) الصيانة: وقت التبديل، اسحب القابس وخلاص—الضفيرة ثابتة جاهزة.

نصايح تصميم

💡 اكتب الإشارة أو القطبية على السيلكسكرين.
💡 سيب ≥2 مم بين كل بلوك والتاني علشان المفك.
💡 الفريس/الفيرول مفيد مع الأسلاك الشعر.
💡 اعمل نقطة رباط للضفيرة عشان الشدّ.
💡 لو التيار عالي، وسّع التراكات وادّيها كوبر سميك.

جدول المواصفات

محتويات العبوة

📦 1 × قابس أنثى (2 قطب – مسامير)
📦 1 × رأس ذكري زاوية قائمة (2 قطب)

أسئلة متكررة

🟣 هل ينفع سلك مصمت ومجدول؟ ينفع الاتنين؛ بعد الربط اعمل شدّة بسيطة للتأكد.
🟣 لو عندي اهتزاز؟ استخدم ريلِيف للضفيرة وسيب مسافة إضافية للربط.
🟣 إمتى أحتاج مقاسات أكتر؟ لما القنوات تزيد، اختار من نفس العيلة 3P/4P/6P على نفس الشبكة 5.08 مم.
🟣 هل فيه قفل ميكانيكي؟ التعشيق ثابت، ولو البيئة عنيفة زوّد تثبيت للضفيرة/البلوك.
