Description

RDM6300 125kHz RFID Reader Module (UART TTL) + External Antenna

Overview

The RDM6300 RFID Reader Module is a compact 125 kHz LF card/tag reader with a simple UART (TTL) 9600 bps interface. It reads EM‑family 125 kHz proximity cards like EM4100/4102/TK4100/EM4200 and outputs the tag’s ID over serial—no complex firmware required. This listing includes the RDM6300 module and a 2‑pin external coil antenna, ideal for integrating access control, attendance, and embedded ID features in minutes.

Key Features

• 125 kHz LF RFID reader; EM‑family (EM4100/4102/TK4100/EM4200) compatible
• UART (TTL) serial at 9600 bps, 8‑N‑1 (plug‑friendly with any MCU)
• 5 V supply, low power (< 50 mA typical)

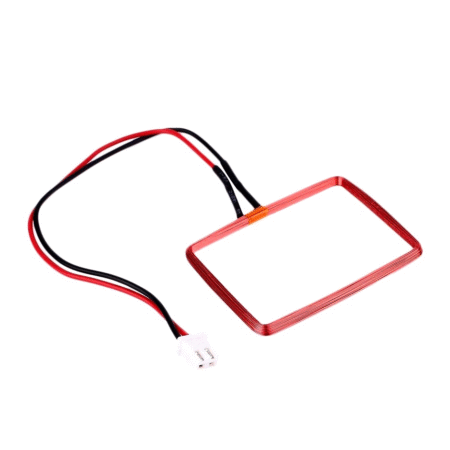

• External loop antenna (included) on 2‑pin cable; flexible placement
• Typical read range 20–50 mm (card/key‑fob dependent); optimized for ID
• Simple framing: start/stop + ASCII HEX payload (see UART Data Format)

What’s in the Box

• 1× RDM6300 RFID Reader Module (125 kHz, UART TTL)
• 1× External coil antenna with 2‑pin connector
• Packaging: protective sleeve / ESD bag

Note: Cards/tags not included. See Linked Products for compatible media.

Specifications

• Frequency: 125 kHz (LF)
• Supported tags: EM4100/4102/TK4100/EM4200‑class (read‑only UID)
• Interface: UART (TTL), 9600 bps, 8 data, no parity, 1 stop
• Supply voltage: 5 V DC (±5%)
• Current: < 50 mA (typical)
• Read distance: ~20–50 mm (depends on tag/antenna/environment)
• Operating temp: −10 to +70 °C (typical module rating)
• Module size: approx. 38.5 × 19.0 × 9.0 mm (board only)
• Antenna: external loop, 2‑pin (ANT1/ANT2)

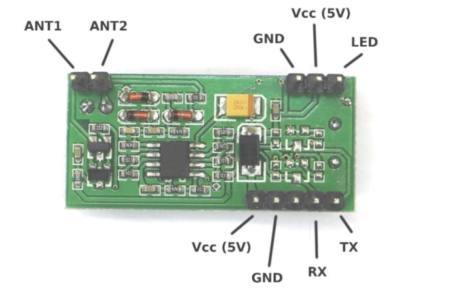

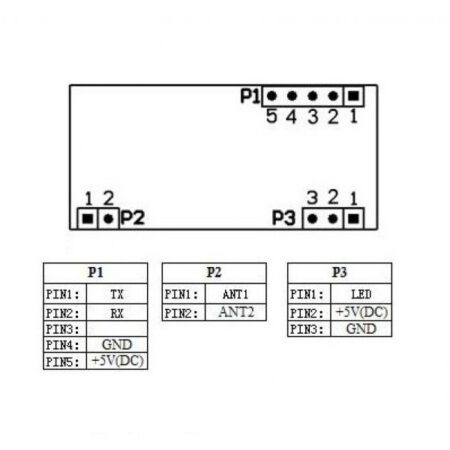

Pinout & Wiring

P1 (Main header, TTL interface):

P2 (Antenna): ANT1, ANT2 (2‑pin JST/PH style)

P3 (LED header, if present): LED, +5V, GND (varies by lot; some boards omit on‑board LED)

Wiring tips

• Arduino Uno (5 V): Connect TX→D2 (SoftwareSerial) or HW‑UART; GND, +5V direct. No level shifting required.
• ESP32/ESP8266 (3.3 V): Module TX is 5 V; use a voltage divider to the MCU RX. Module RX (if used) generally sees 3.3 V as HIGH.
• Keep antenna lead short; avoid loops and metal surfaces directly behind the coil.

UART Data Format

• Default: 9600 bps, 8‑N‑1.
• Typical frame: STX (0x02) → 10 ASCII HEX (tag UID) → 2 ASCII HEX checksum (XOR) → ETX (0x03). Some firmwares append CR/LF.
• Example payload: 02 31 32 33 34 35 36 37 38 39 30 CS 03 → UID “1234567890” (ASCII HEX).
• Output depends on reader/controller settings; verify with serial monitor.

Antenna & Range Tips

• Mount the coil flush and centered; keep at least 10 mm clear from large metal.
• Larger coils at the same inductance can increase field area; result varies by layout.
• Tag type matters: credit‑card EM4100 reads farther than small key‑fobs.

Dimensions & Mechanical

• Module PCB: ~38.5 × 19.0 × 9.0 mm
• Antenna coil: small rectangular loop (varies by lot)
• Mounting: typically no holes; use adhesive standoffs or print a holder

Getting Started (Arduino/ESP)

1. Wire P1 and the antenna (P2) as above. Power at 5 V.
2. Open an example sketch (SoftwareSerial @ 9600) and print incoming frames.
3. Present a 125 kHz EM card ~2–5 cm from the coil; confirm UID.
4. Parse: strip STX/ETX, verify XOR checksum, convert ASCII HEX → binary if needed.

Helpful reads: See attachments for datasheets and retailer pages.

Compatibility & Notes

• LF 125 kHz only — not NFC / not 13.56 MHz (MIFARE).
• Reads read‑only UID cards (EM‑family). For custom UIDs use T5577 (requires separate writer).
• Noise sensitivity: Avoid switching supplies/coils near the antenna; add ground plane spacing.

Use Cases

• Door access and attendance terminals
• Asset tagging checkpoints, ID kiosks
• Vending/locker activation with LF cards
• Pet feeders, maker projects, embedded authentication

Quality, Shipping & Batch Notes

• QC: Visual inspection; random power‑up and tag‑read test at 5 V.
• Shipping: ESD sleeve with padding. Do not bend the coil.
• Batch variation: Minor changes in silkscreen/antenna shape; function equivalent.

Info

• Model: RDM6300 (RFID_RxMod 125kHz)
• Country of Origin: CN
• Package Contents: RDM6300 module + external coil antenna (2‑pin)
• Power: 5 V DC, < 50 mA; UART TTL 9600 bps (8‑N‑1)
• Supported Tags: EM4100/4102/TK4100/EM4200 (125 kHz)
• Read Range: 20–50 mm (typical, card‑dependent)
• Warranty: Against manufacturing defects (no time‑bound terms)

Attachments

• Datasheets / refs:
  • RDM6300 Module PDF Datasheet
  • RDM6300 Example code

LSI & Variants: 125kHz RFID reader, EM4100 reader, EM4200, TK4100, LF RFID UART, RDM630, RDM6300 serial, Wiegand‑26, access controller, Arduino RFID 125kHz, EM‑Marine.

Synonyms: 125 kHz proximity reader module, LF RFID UART reader, EM card reader.

Negative keywords: 13.56 MHz, NFC, MIFARE, PN532, long‑range 40 cm.

(AR) وحدة قراءة RFID RDM6300 بتردد 125kHz (واجهة UART TTL) + هوائي خارجي

الكلمة المحورية: RDM6300 RFID Reader Module

فهرس المحتويات

1. نظرة عامة
2. المزايا الرئيسية
3. محتويات العبوة
4. المواصفات الفنية
5. تخطيط الأرجل والتوصيل
6. صيغة بيانات UART
7. الهوائي والمدى
8. الأبعاد والميكانيكا
9. البدء السريع (Arduino/ESP)
10. التوافق والملاحظات
11. الاستخدامات
12. الجودة والشحن وملاحظات الدُفعات
13. إعدادات السيو والمتجر
14. حقول سريعة للمتجر (نسخ/لصق)
15. Woo Info
16. المرفقات
17. الصور المقترحة
18. سيو مخفي
19. منتجات مرتبطة
20. يُشترى معًا

نظرة عامة

وحدة RDM6300 لقراءة RFID تعمل على تردد 125 kHz (نطاق LF) وتستخدم واجهة UART TTL بسرعة 9600. تقرأ بطاقات EM‑family مثل EM4100/4102/TK4100/EM4200 وتُخرج مُعرّف البطاقة عبر السيريال مباشرة. تتضمن العبوة اللوحة وهوائي حلقي خارجي بموصل ثنائي لتسهيل التركيب في أنظمة الدخول والحضور.

المزايا الرئيسية

• قارئ 125 kHz متوافق مع بطاقات EM
• UART TTL 9600 bps بصيغة 8‑N‑1
• تغذية 5 V واستهلاك < 50 mA
• هوائي حلقي خارجي بموصل 2‑بن
• مدى نموذجي 20–50 مم حسب الوسيط
• إطار بيانات بسيط (بداية/بيانات/تحقق/نهاية)

محتويات العبوة

• 1× وحدة RDM6300
• 1× هوائي حلقي خارجي (2‑بن)
• التغليف: كيس/غلاف حماية

تنبيه: لا تشمل بطاقات/ميداليات—تُباع منفصلة.

المواصفات الفنية

• التردد: 125 kHz (LF)
• البطاقات المدعومة: EM4100/4102/TK4100/EM4200 (UID فقط)
• الواجهة: UART TTL، 9600 bps، 8‑N‑1
• الجهد: 5 V DC (±5%)
• التيار: أقل من 50 mA
• المدى: ~20–50 مم
• الحرارة التشغيلية: −10 إلى +70 °م (تقريبي)
• أبعاد اللوحة: ~38.5 × 19.0 × 9.0 مم
• الهوائي: خارجي (ANT1/ANT2)

تخطيط الأرجل والتوصيل

P1 (الواجهة الرئيسية): TX، RX، — ، GND، +5V
P2 (الهوائي): ANT1، ANT2
P3 (LED إن وُجد): LED، +5V، GND

نصائح توصيل

• Arduino UNO (5 V): توصيل مباشر (TX→RX، GND، +5V).
• ESP32/ESP8266 (3.3 V): خرج TX من الوحدة 5 V؛ استخدم مقسّم مقاومات قبل RX للوحة.
• قصّر سلك الهوائي وابتعد عن المعادن.

صيغة بيانات UART

• الإفتراضي: 9600 bps, 8‑N‑1.
• الإطار الشائع: STX (0x02) → 10 خانات HEX للـUID → 2 HEX تحقق (XOR) → ETX (0x03)، وقد تُضاف CR/LF.

الهوائي والمدى

• ثبّت الملف بعيدًا عن المعادن ≥ 10 مم.
• يمكن تحسين المساحة المغطاة بملفات أكبر عند نفس المحاثة.
• بطاقات CR80 غالبًا تقرأ أبعد من الميداليات الصغيرة.

الأبعاد والميكانيكا

• PCB: ~38.5 × 19.0 × 9.0 مم
• الهوائي: حلقي صغير (الشكل يختلف حسب الدُفعة)
• التثبيت: بدون فتحات غالبًا—استخدم قواعد لاصقة/مباعدات.

البدء السريع (Arduino/ESP)

1. وصّل الهوائي والواجهة (P1/P2) وامد الوحدة 5 V.
2. افتح مونيتور سيريال على 9600 وتتبّع الإطار.
3. قرّب بطاقة 125 kHz EM لمسافة 2–5 سم.
4. أزل STX/ETX وتحقق من XOR وحوّل HEX للنموذج المطلوب.

التوافق والملاحظات

• ليس NFC / ولا 13.56 MHz.
• بطاقات EM هنا UID قراءة فقط؛ لتخصيص المعرف استخدم T5577.
• تجنّب مصادر التشويش القريبة من الهوائي.

الاستخدامات

• أنظمة دخول وحضور
• محطات تعريف بسيطة
• مشاريع مُدمجة للهواية (مغذٍ للحيوانات، إلخ)

الجودة والشحن وملاحظات الدُفعات

• فحص بصري واختبار قراءة عشوائي.
• شحن في كيس ESD مع تغليف واقٍ.
• اختلاف الدُفعات: تغيّر بسيط في شكل الهوائي أو الطباعة.

Info

• الموديل: RDM6300 (RFID_RxMod 125kHz)
• بلد المنشأ: CN
• المحتويات: وحدة + هوائي خارجي (2‑بن)
• الطاقة: 5 V DC، < 50 mA؛ UART TTL 9600 bps
• المدى: 20–50 مم (تقريبي)
• التوافق: بطاقات EM4100/4102/TK4100/EM4200
• الضمان: ضد عيوب الصناعة
