SUNSHINE SS-905D IP/Android Smart Power Cable (V100) – 3-Pin Boot Line

Overview

The SUNSHINE SS-905D Smart Power Cable is a professional 3-pin boot line that lets you power-on and troubleshoot iPhone and Android mainboards safely from a bench power supply. With auto-identify polarity, auto-matching battery protocol, and over-voltage protection, the SS-905D gives technicians a repeatable, damage-free way to read idle/boot current, verify short circuits, and perform software or baseband repairs without installing a physical battery. The V100 generation adopts a sustainable expansion design (module + detachable leads) and a compact controller (≈63×35 mm) with flexible PVC leads and thick pure-copper cores for stable current delivery.

Key Benefits

• ✅ 3-wire, damage-free boot: B+, B-, and S (data/NTC) simulate a real battery to avoid false boots and protect PMIC/CPU.
• 🔌 Apple & Android coverage: dedicated battery contact holders for mainstream iPhone generations and multi-brand Android pads—no alligator clips needed.
• 🧠 Intelligent protections: reverse-polarity, over-voltage, and zero burn-in prevention when the PSU is mis-set or sense pin is floating.
• 🔄 Auto-match battery protocol: identifies the battery agreement and auto-detects positive/negative for quick startup.
• 🧰 1:1 precision fit: molded bases align with board pads for a secure connection that won’t lift pads or slip during probing.
• 🧵 Workshop-friendly build: ≈425 mm supply lead; ≈380 mm per device lead; soft PVC insulation; pure-copper conductor for low loss.
• 🔧 Expandable architecture: controller accepts swappable leads—keep the core and add future cable sets as models evolve.
• ⏱️ Faster diagnostics: instant boot lets you read standby/boot/idle current to isolate shorts, leakage, or sensor faults.

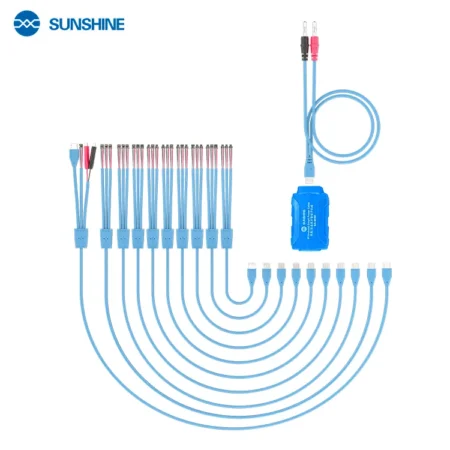

What’s Included (Standard Version – 1 set)

• 1× SS-905D smart controller (V100).
• 1× Banana-to-controller power lead (≈425 mm).
• Multi-plug iPhone battery contact bases labeled by series (e.g., 6S, 7G, 8G/8P, X/XS/XS Max, 11/11P/11PM, 12/12Mini/12P/12PM, 13/13Mini/13P/13PM, 14/14Plus/14P/14PM, 15/15Plus/15P/15PM, 16/16Plus/16P/16PM).
• Multi-brand Android battery bases (codes such as 1B–18B, covering HW/MI/OP/VIVO/MEIZU/LEN/LETv/ZTE/SAM/NOK/HIS/ACE families).
• Documentation card / quick guide.

Exact plug count and layout follow the labeled kits shown in the product images; Apple “IP16” upgrade set is supported in V100.

Typical Use Cases

• 📈 Current-draw diagnostics: identify abnormal boot loops, shorted rails, or baseband leaks via PSU readings.
• 🔋 Battery-line repair: test after replacing PMIC, Tigris/Tristar/charging ICs, or connector sockets—without installing a pack.
• 🧪 Software service: keep the board powered during update/restore when a test battery isn’t available.
• 🛡️ Data recovery: safe temporary power to dump NAND or check peripherals.
• 🧭 School/bench training: consistent demonstration of normal vs. faulty current curves.

Stand-Out Features

• 🧠 Smart protections: reverse connection lockout; over-voltage guard; controller prevents instant burn when sense pin is wrong.
• 🧷 Selected original-style battery bases: sprung contacts and gold-tone pads for stable conduction and less resistance.
• 🧩 One-hand placement: the 1:1 footprint allows steady placement even under a microscope.
• 🧯 Safe insulation: flexible PVC jacket resists solder splashes; soft shore hardness minimizes stress on pads.
• ⚙️ Service-grade harness: pure-copper multi-strand wire maintains voltage under boot surge.

How Technicians Work with SS-905D

• 🔌 Connect PSU → banana leads to a regulated bench supply (set ~4.2 V current-limited).
• 📲 Seat the base → align the labeled base with the board’s battery pads (B+, NTC/S, B–).
• ▶️ Boot the board → watch the ammeter:
  • 0.00–0.02 A: deep sleep/standby;
  • 0.05–0.15 A: pre-boot / PMIC sequencing;
  • 0.30–0.80 A spikes: SoC wake / backlight load;
  • steady abnormal >1 A: suspect shorted rail or peripheral.
• 🔁 Switch bases as you move between Apple and Android models; no soldering to pads.

Values above are illustrative; always compare with known-good references for the same chipset and board state.

Compatibility (from labeled bases in kit)

• Apple iPhone: 6S / 7G / 8G / 8P / X / XS / XS Max / 11 / 11 Pro / 11 Pro Max / 12 / 12 mini / 12 Pro / 12 Pro Max / 13 / 13 mini / 13 Pro / 13 Pro Max / 14 / 14 Plus / 14 Pro / 14 Pro Max / 15 / 15 Plus / 15 Pro / 15 Pro Max / 16 / 16 Plus / 16 Pro / 16 Pro Max.
• Android (base codes 1B–18B): coverage across Huawei, Xiaomi, OPPO, Vivo, Meizu, Lenovo, LeTV, ZTE, Samsung, Nokia, Hisense, ACE and similar, as indicated on each base.

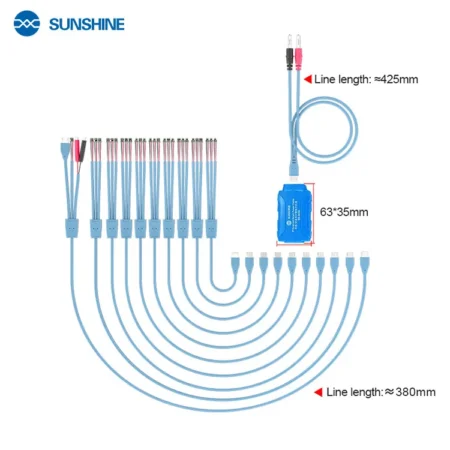

Cables & Dimensions

• 🔌 Controller module size: ≈63 × 35 mm.
• 🔋 Device lead length: ≈380 mm (each).
• ⚡ PSU lead length: ≈425 mm (banana to controller).
• 📦 Box size (retail): ≈207 × 127 × 47 mm.
• ⚖️ Net weight (set): ≈175 g.
• 🧵 Conductor: thick pure-copper, multi-strand.
• 🧴 Insulation: flexible PVC.

Safety & Best Practices

• 🧯 Set limits first: 4.20 V with 1–2 A current limit before connecting the board.
• 🧲 No battery in parallel: remove or disconnect the physical battery to avoid back-feed.
• 🔍 Probe sequence: if current spikes immediately to the limit, disconnect—inspect for shorts on PP_BATT_VCC or downstream rails.
• 🧪 Record current curves: keep a log per model (good vs. bad) to speed future diagnostics.
• ♻️ Cable care: avoid sharp bends at the base; coil loosely; keep contacts clean with IPA.

Specifications

In-Bench Workflow (Quick Guide)

• ✅ Set PSU to 4.2 V / 1.5 A limit.
• ✅ Clip banana leads; verify 0 A open-circuit.
• ✅ Place the correct battery base; confirm B+ and B– orientation.
• ✅ Tap power (or short the on-key pads) to start; observe current stages.
• ✅ After tests, power off first, then remove the base.

كابل الطاقة الذكي SUNSHINE SS-905D للأيفون والأندرويد (V100) – خط تشغيل ثلاثي الأسلاك

نظرة عامة

SUNSHINE SS-905D هو خط تشغيل ثلاثي الأسلاك يمكّن فني الصيانة من تشغيل لوحات الأيفون والأندرويد مباشرة من مزوّد طاقة معملي بأمان. يعتمد على تعرّف تلقائي للقطبية ومطابقة تلقائية لبروتوكول البطارية مع حماية من زيادة الجهد، ليقدّم طريقة موثوقة لقراءة تيار الاستعداد/الإقلاع، والتحقق من القِصَر (Short)، وتنفيذ أعمال السوفت وير دون تركيب بطارية فعلية. يعتمد إصدار V100 تصميمًا قابلًا للتوسّع (وحدة تحكّم + أسلاك قابلة للاستبدال) مع وحدة مدمجة ≈63×35 مم وأسلاك PVC مرنة ونوى نحاس خالص لتوصيل مستقر للتيار.

أبرز المزايا

• ✅ تشغيل بلا ضرر بثلاثة أسلاك (B+ / B- / S) لمحاكاة البطارية الحقيقية وتجنّب أعطال PMIC/CPU.
• 🔌 تغطية أبل وأندرويد عبر حوامل تلامس للبطارية دقيقة القياس—تلتقط اللوحة بإحكام دون ملاقط تمساح.
• 🧠 حماية ذكية: منع الانعكاس، حماية من زيادة الجهد، ومنع الاحتراق اللحظي عند ضبط PSU بشكل خاطئ.
• 🔄 مطابقة بروتوكول تلقائية مع تعرّف قطبية سريع لتشغيل اللوحة فورًا.
• 🧰 تطابق 1:1 مع قواعد البطارية الأصلية لثبات التثبيت ومنع انزلاق القاعدة أو نزع البادات.
• 🧵 تصميم عملي للورشة: طول سلك PSU ≈425 مم وطول سلك الجهاز ≈380 مم، بغطاء PVC مرن ونحاس متعدد الخيوط لمقاومة هبوط الجهد.
• 🔧 بنية قابلة للتوسعة: يمكن إضافة حِزَم كابلات مستقبلية مع الاحتفاظ بوحدة التحكّم.
• ⏱️ تشخيص أسرع: قراءة منحنى التيار عند الإقلاع لعزل القِصَر والتسريب أو أعطال الحساسات.

محتويات العبوة (الإصدار القياسي – طقم واحد)

• 1× وحدة التحكّم الذكية SS-905D (V100).
• 1× سلك تغذية بوزّ موز وعامّة من PSU للوحدة (≈425 مم).
• قواعد تلامس بطارية للأيفون مسماة حسب السلاسل (6S، 7G، 8G/8P، X/XS/XS Max، 11/11P/11PM، 12/12Mini/12P/12PM، 13/13Mini/13P/13PM، 14/14Plus/14P/14PM، 15/15Plus/15P/15PM، 16/16Plus/16P/16PM).
• قواعد تلامس للأندرويد برموز 1B–18B تغطي عائلات Huawei/Xiaomi/OPPO/Vivo/Meizu/Lenovo/LeTV/ZTE/Samsung/Nokia/Hisense/ACE حسب الملصقات.
• بطاقة/دليل إرشادي سريع.

الاستخدامات الشائعة

• 📈 تشخيص سحب التيار: تحديد البوت لوب والدوائر القصيرة والتسريبات عبر قراءة التيار من المزوّد.
• 🔋 اختبارات خط البطارية: بعد تغيير PMIC أو IC الشحن أو سوكيت البطارية.
• 🧪 خدمات السوفت وير: تشغيل اللوحة أثناء التفليش/الريستور بدون بطارية اختبار.
• 🛡️ استعادة البيانات: تغذية مؤقتة آمنة للتحقق والنسخ.
• 🧭 تدريب وشرح: عرض فروق منحنيات التيار بين اللوحات السليمة والمعيبة.

مزايا تفصيلية

• 🧠 حماية تلقائية من عكس القطبية وزيادة الجهد ومنع الاحتراق عند خطأ توصيل سنس البطارية.
• 🧷 قواعد تلامس مختارة بزنبركات وتغليف ذهبي لتوصيل منخفض المقاومة.
• 🧩 تثبيت بيد واحدة تحت الميكروسكوب بفضل تصميم 1:1.
• 🧴 عزل PVC مرن مقاوم لرذاذ اللحام ويحمي من الانثناءات الحادة.
• ⚙️ موصلية نحاس خالص تقلل فقد الجهد أثناء ذروة الإقلاع.

التوافق (بحسب الحوامل المبيّنة)

• Apple iPhone: 6S / 7G / 8G / 8P / X / XS / XS Max / 11 / 11 Pro / 11 Pro Max / 12 / 12 mini / 12 Pro / 12 Pro Max / 13 / 13 mini / 13 Pro / 13 Pro Max / 14 / 14 Plus / 14 Pro / 14 Pro Max / 15 / 15 Plus / 15 Pro / 15 Pro Max / 16 / 16 Plus / 16 Pro / 16 Pro Max.
• Android: قواعد 1B–18B تغطي العلامات Huawei، Xiaomi، OPPO، Vivo، Meizu، Lenovo، LeTV، ZTE، Samsung، Nokia، Hisense، ACE وغيرها وفق الملصقات.

المقاسات والكابلات

• 🧊 حجم الوحدة: ≈63 × 35 مم.
• 🔋 طول سلك الجهاز: ≈380 مم لكل قاعدة.
• ⚡ طول سلك المزوّد: ≈425 مم.
• 📦 مقاس العلبة: ≈207 × 127 × 47 مم.
• ⚖️ الوزن الصافي: ≈175 جم.
• 🧵 الموصل: نحاس خالص متعدد الخيوط.
• 🧴 العزل: PVC مرن.

السلامة والممارسات المثلى

• اضبط المزوّد أولًا على 4.2 فولت وحد تيار 1–2 أمبير.
• لا توصل بطارية فعلية بالتوازي.
• إذا ارتفع التيار فورًا إلى الحد، اقطع التغذية وافحص PP_BATT_VCC ومساراتها.
• دوّن منحنيات التيار كنماذج مرجعية لكل موديل.
• لفّ الكابلات برفق ونظّف نقاط التلامس بالكحول IPA.

المواصفات

خطوات سريعة

1. اضبط PSU على 4.2 V/1.5 A.
2. أوصل الموزّ بالبنانا ثم القاعدة المناسبة.
3. فعّل زر التشغيل/نقطة الباور على اللوحة وتابع التيار.
4. أوقف التغذية قبل نزع القاعدة.
