Save -17% Out of stock BMS 2S 13A Lithium Battery Protection Board for 18650 Cells 7.4V / 8.4V BMS HX-2S-D20

BMS 2S 13A Lithium Battery Protection Board for 18650 Cells 7.4V / 8.4V BMS HX-2S-D20

BMS 2S 13A 18650 7.4V-8.4V Lithium Battery Protection Board HX-2S-D20

Compact 2S lithium battery protection board designed for 18650 battery packs, providing overcharge, over-discharge, overcurrent, and short-circuit protection for 7.4V / 8.4V applications.

Over Charge Voltage Range: 4.25-4.35 V + 0.05 V
Over Voltage Range: 2.5-3.0 V + 0.05 V
Max. Operating Current: 13 A
Max. Limiting Current: 20 A
Charging Voltage: 8.4-9 V

لوحة حماية مدمجة لبطاريات الليثيوم 2 خلايا من نوع 18650، توفر حماية من الشحن الزائد والتفريغ الزائد وزيادة التيار والقصر لباكات 7.4 فولت و8.4 فولت.

SKU BMS_2s13A HX-2S-D20 SKU SYS x3123 Availability In stock

Quantities are confirmed after reviewing your order. Orders are normally prepared and shipped within 3–5 business days. Online availability does not necessarily mean the product is currently available at the branch. تأكيد الكميات بيتم بعد مراجعة الأوردر، وتجهيز وشحن الطلب بيستغرق عادة من 3 إلى 5 أيام عمل. توافر المنتج على الموقع لا يعني بالضرورة توافره داخل الفرع، لذلك اعمل الأوردر مسبقًا لتأكيد الكمية وتجهيزه.

Fast shipping Delivery across Egypt

Flexible payment Cash and online options

Quantity confirmation Confirmed after order review

Technical support Help choosing compatible parts

Description

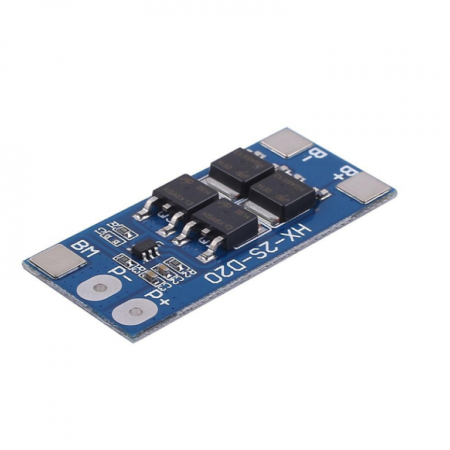

BMS 2S 13A Lithium Battery Protection Board for 18650 Cells 7.4V / 8.4V BMS HX-2S-D20

The HX-2S-D20 2S Lithium Battery Protection Board is a compact Battery Management System (BMS) designed for 2-cell lithium-ion battery packs, such as packs built from 18650 cells. It helps monitor and protect the battery during charging and discharging, improving safety and extending battery life in portable and DIY power projects.

This module is suitable for 2S battery configurations, where two lithium cells are connected in series to provide a 7.4V nominal output and 8.4V full charge voltage. It includes essential protection features such as overcharge protection, over-discharge protection, overcurrent protection, and short-circuit protection.

The board has a simple connection layout with five terminals:

B+ : Battery positive terminal
B- : Battery negative terminal
BM : Middle connection point between the two cells
P+ : Positive charge / discharge terminal
P- : Negative charge / discharge terminal

When the voltage exceeds the safe operating limit, the module enters protection mode to prevent damage to the battery pack. Recovery can take place automatically after conditions return to normal, or after reapplying the correct voltage to the board.

This BMS board is intended for lithium battery pack protection only. It is not a charger, so it should be used together with a proper 8.4V lithium charger or suitable charging circuit.

Features

Designed for 2S lithium-ion battery packs
Suitable for 18650 lithium cells
Protection against overcharge
Protection against over-discharge
Protection against overcurrent
Protection against short circuit
Compact size and lightweight design
Easy wiring and installation
Suitable for DIY battery packs and repair work

Specifications

Model: HX-2S-D20
Battery Configuration: 2 Cells in Series (2S)
Nominal Voltage: 7.4V
Full Charge Voltage: 8.4V
Overcharge Protection Voltage: 4.25V to 4.35V ± 0.05V
Over-discharge Protection Voltage: 2.5V to 3.0V ± 0.05V
Max. Operating Current: 13A
Max. Limiting Current: 20A
Charging Voltage: 8.4V to 9V
Quiescent Current: Less than 10uA
Internal Resistance: Less than 300 Ohm
Operating Temperature: -40°C to +50°C
Board Dimensions: 44.77 × 18.85 × 3.5 mm
Weight: 4g

Package Includes

1 x 2S 13A 18650 Lithium Battery Protection Board HX-2S-D20

لوحة حماية بطارية ليثيوم 2 خلايا 13 أمبير لبطاريات 18650 بجهد 7.4V / 8.4V موديل HX-2S-D20

تُعد لوحة حماية بطارية الليثيوم HX-2S-D20 وحدة إدارة وحماية بطاريات BMS مخصصة لباكات الليثيوم المكوّنة من خليتين على التوالي، مثل باكات 18650. وظيفتها الأساسية هي مراقبة حالة البطارية وحمايتها أثناء الشحن والتفريغ، مما يساعد على تحسين الأمان وإطالة عمر الباك.

هذه اللوحة مناسبة لتكوين 2S، أي توصيل خليتين ليثيوم على التوالي للحصول على جهد اسمي 7.4 فولت وجهد شحن كامل 8.4 فولت. وتوفر اللوحة وسائل حماية أساسية تشمل:

الحماية من الشحن الزائد
الحماية من التفريغ الزائد
الحماية من زيادة التيار
الحماية من القصر

تأتي اللوحة بخمسة أطراف توصيل رئيسية:

B+ : موجب البطارية
B- : سالب البطارية
BM : نقطة المنتصف بين الخليتين
P+ : موجب الشحن / التفريغ
P- : سالب الشحن / التفريغ

عند تجاوز الجهد أو التيار الحدود المسموح بها، تدخل اللوحة في وضع الحماية لمنع تلف الخلايا. ويمكن أن تعود للعمل بشكل طبيعي تلقائيًا بعد زوال سبب الحماية، أو بعد إعادة توصيل الجهد بشكل صحيح.

هذه اللوحة مخصصة لحماية البطارية فقط، وهي ليست شاحنًا، لذلك يجب استخدامها مع شاحن ليثيوم مناسب بجهد 8.4 فولت أو دائرة شحن مناسبة.
