Description

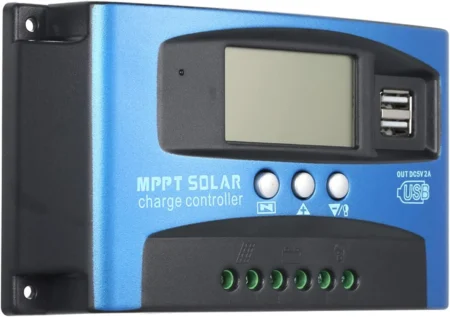

MPPT Solar Charger Controller 40A 12V/24V — Dual USB 5V/2A

A high-capacity 40A solar charge controller with auto 12V/24V recognition, large LCD, and dual 5V/2A USB ports. It offers multi-stage MPPT/PWM charging logic, selectable lighting & timer load modes, complete protections, and clear front-panel terminals for fast wiring in off-grid DC and lighting systems.

منظم شحن شمسي 40 أمبير مع تعرّف تلقائي لجهد 12/24 فولت وشاشة LCD كبيرة ومنفذي USB بقدرة 5V/2A. يوفّر منطق شحن متعدد المراحل بأسلوب MPPT/PWM، مع أوضاع حمل للإضاءة والمؤقت، وحمايات متكاملة، وأطراف توصيل أمامية واضحة لسهولة التركيب في أنظمة التيار المستمر وإنارة خارج الشبكة.

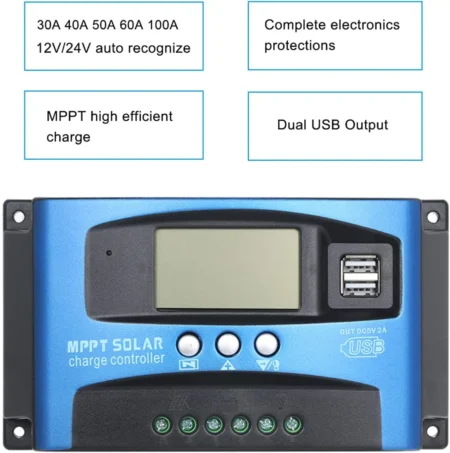

Why this controller / لماذا هذا المتحكم

✅ 40A rated charging for medium off-grid kits.
✅ Auto 12V/24V battery detection at first power-up.
✅ Dual USB 5V/2A (total) for phones, meters, and small routers.
✅ Lighting/Timer load modes: manual ON/OFF, dusk-to-dawn, and 1–24 h timer.
✅ Full protections: reverse polarity, short-circuit, over-current, over-voltage, over-discharge, over-temperature, and night reverse-current prevention.
✅ LCD + 4 keys: live voltage/current/capacity readouts and quick parameter edits.
✅ Clear terminal block for PV / Battery / Load; wall-mount ears.

✅ تيار شحن مقنن 40 أمبير لمجموعات الطاقة المتوسطة خارج الشبكة.
✅ تعرّف تلقائي 12/24 فولت عند التشغيل لأول مرة.
✅ USB مزدوج 5 فولت/2 أمبير إجماليًا للهواتف والأجهزة الصغيرة.
✅ أوضاع حمل للإضاءة/المؤقت: تشغيل/إيقاف يدوي، من الغروب للفجر، ومؤقت 1–24 ساعة.
✅ حمايات كاملة: عكس القطبية، القصر، زيادة التيار، زيادة الجهد، التفريغ الزائد، ارتفاع الحرارة، ومنع رجوع التيار ليلًا.
✅ شاشة LCD مع 4 أزرار لعرض الجهد/التيار/السعة وتعديل الإعدادات بسرعة.
✅ شريط أطراف توصيل واضح للألواح/البطارية/الحمل مع آذان تثبيت حائطية.

What you can build with it / ما الذي يمكنك بناؤه به

• 12V cabin or camping lighting with DC fans and USB gadget charging.
• 24V yard/billboard LED systems and DC workbench supplies.
• Portable power boxes and classroom demo kits.

إنارة أكواخ/تخييم 12 فولت مع مراوح DC وشحن ملحقات عبر USB.

• أنظمة إنارة ساحات/لوحات 24 فولت ومغذيات طاولات عمل تيار مستمر.
• صناديق طاقة محمولة وأطقم تعليمية عملية.

Charging & load logic / منطق الشحن والحمل

• Multi-stage charge (tracking + boost/absorption → float) to improve battery life.
• Lighting control senses dusk/dawn from PV; Timer runs loads for set hours after dusk.
• Negative-ground design; reverse current blocked at night.

• شحن متعدد المراحل (تتبّع ثم دفع/امتصاص → تعويم) لتحسين عمر البطارية.

• تحكم ضوئي يحدد الغروب/الفجر من جهد اللوح؛ والمؤقت لتشغيل الحمل ساعات محددة بعد الغروب.
• تأريض سلبي ومنع رجوع التيار ليلًا.

Specifications / المواصفات

* Always keep the PV array Voc within the controller label rating for your batch.

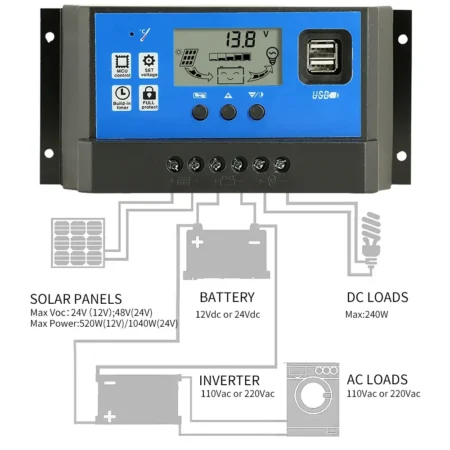

Wiring & first-use / التوصيل والبداية

1. Connect battery first → controller powers up and selects 12V/24V.
2. Connect PV second (Voc within limit; array sized so Isc/Imp ≤ 40A to respect charge stage current).
3. Connect LOAD last and pick Manual/Light/Timer mode.
4. Set Float/Boost/LVD/LVR to match battery chemistry (Sealed/AGM/GEL by default).

5. صِل البطارية أولًا → يعمل المتحكم ويختار 12/24 فولت تلقائيًا.

6. صِل الألواح ثانيًا (Voc ضمن الحد؛ وحجّم المصفوفة بحيث Isc/Imp ≤ 40A).
7. صِل الحمل أخيرًا واختر وضع يدوي/ضوئي/مؤقت.
8. اضبط التعويم/الدفع/الفصل/إعادة التوصيل بما يناسب كيمياء البطارية (المبدئي مغلق/‏AGM/‏GEL).

What’s in the box / محتويات العبوة

Controller unit, quick user sheet.
وحدة المتحكم، ورقة إرشادية سريعة.

: 40A MPPT solar controller 12/24V, solar regulator 40A LCD, dual USB solar charger, dusk-to-dawn timer controller.

: منظم شمسي 40 أمبير، متحكم شحن 12/24.

: float 13.7V, boost 14.4V, LVD 10.7V, reverse current protection, timer load, USB 5V/2A.
