Description

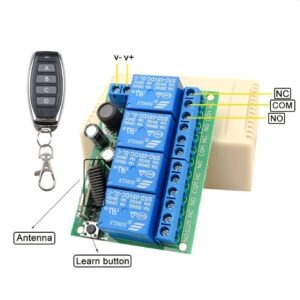

4 Channel Wireless Remote Controlled Relay with Remote

Overview

The 4 Channel Wireless Remote Controlled Relay uses a 433 MHz RF receiver and a 12 V DC supply to control four independent relay outputs. Each channel provides COM/NO/NC contacts for straightforward integration in lighting, access control, pumps/valves, and DIY automation—no coding or Wi-Fi required.

Highlights

• ✅ Four isolated channels: independent COM/NO/NC per relay.

• 📡 433 MHz RF link: handheld keyfob control with learn function.

• 🔌 12 V DC input: screw-terminal power and status indicators.

• 🔁 Selectable control behavior: supports momentary and toggle operation.

• 🧲 Learnable remotes: compatible with common fixed-code keyfobs (EV1527/PT2262 class).

• 🧰 Easy wiring: labeled screw terminals for power and each relay output.

What’s Included

• 🧩 4-channel 433 MHz RF relay receiver (12 V).

• 🎛️ 4-button RF keyfob remote.

• 📄 Quick start card (pairing and operation).

• ⚠️ Power supply and load wiring not included.

Typical Applications

• 🏠 Lighting zones and scene control.

• 🚪 Access/garage/gate trigger (dry-contact to a controller).

• 💧 Pumps and valves for irrigation or aquatics (through appropriate drivers).

• 🧪 Lab/test jigs requiring electrically isolated switching.

• 🎛️ Decor/signage and low-voltage control panels.

Specifications

⚠️ For switching mains or inductive loads, use proper enclosures, wiring practices, and protective components in accordance with local electrical codes.

Wiring & Power

• ⚡ Use a regulated 12 V DC supply appropriate for your load and number of active relays.

• 🧲 For dry-contact triggering of controllers, use COM/NO as required by the target device.

• 🧯 For inductive loads (coils, motors), include suitable suppression (snubber/MOV or external contactor).

Pairing & Operation (Quick Guide)

• 🔗 Pair a remote: press Learn, then press a button on the keyfob to bind it.

• 🔁 Select behavior: set momentary or toggle according to your board’s mode setting.

• 🧹 Clear bindings: hold Learn to erase stored remotes, then re-pair as needed.

Quality & Handling

• 📦 Units are function-tested for basic RF reception and relay actuation.

• 🧤 Observe ESD care; keep low-voltage wiring isolated from any high-voltage circuits.

FAQ

• Q: What power supply should I use?
  A: A regulated 12 V DC supply suitable for your installation.

• Q: Can I use multiple remotes?
  A: Yes—learn additional keyfobs using the Learn button.

• Q: Can I set different behaviors per channel?
  A: If your board supports per-channel behavior, configure each channel accordingly; otherwise set a global behavior per the mode setting.

ريليه لاسلكي بأربع قنوات

نظرة عامة

يستخدم ريليه لاسلكي بأربع قنوات مستقبل 433 MHz وتغذية 12 V DC للتحكّم في أربع قنوات مستقلة عبر مخارج COM/NO/NC. حل عملي للتحكّم في الإضاءة والبوابات والمضخّات والأتمتة دون حاجة لبرمجة أو شبكات.

أبرز المزايا

• ✅ 4 قنوات مستقلة: مخارج COM/NO/NC لكل قناة.

• 📡 433 MHz: تحكّم عبر جهاز تحكّم (Keyfob) مع وظيفة التعلّم.

• 🔌 تغذية 12 V DC: أطراف لولبية للطاقة ومؤشرات حالة.

• 🔁 أوضاع التشغيل: لحظي وتبديل.

• 🧲 تعلّم أجهزة التحكّم: متوافق مع أجهزة ثابتة الشيفرة (EV1527/PT2262).

• 🧰 توصيل سهل: أطراف لولبية موسومة للطاقة ومخارج المرحلات.

المحتويات

• 🧩 وحدة ريليه 4 قنوات 433 MHz (12 V).

• 🎛️ جهاز تحكّم لاسلكي 4 أزرار.

• 📄 بطاقة بدء سريع.

• ⚠️ مزوّد طاقة وأسلاك الأحمال غير مرفقة.

الاستخدامات الشائعة

• 🏠 دوائر الإضاءة والتحكّم بالمشاهد.

• 🚪 بوابات وكراجات (تواصل جاف مع وحدات التحكّم).

• 💧 مضخّات وصمّامات عبر درايفرات مناسبة.

• 🧪 تجارب ومختبرات تتطلّب تبديلًا معزولًا كهربائيًا.

• 🎛️ لوحات تحكّم منخفضة الجهد.

المواصفات

⚠️ عند تبديل الجهد المتردد أو الأحمال الحثّية، استخدم صندوقًا مناسبًا وممارسات توصيل آمنة وفق القوانين المحلية.

التوصيل والطاقة

• ⚡ استخدم مزوّد 12 V DC منظّمًا ومناسبًا لتطبيقك وعدد القنوات المفعّلة.

• 🧲 للتواصل الجاف مع وحدات التحكّم، استخدم COM/NO حسب متطلبات الجهاز.

• 🧯 للأحمال الحثّية، أضف عناصر حماية مناسبة (Snubber/MOV أو مرحّل قدرة خارجي).

الإقران والتشغيل (دليل سريع)

• 🔗 تعلّم جهاز التحكّم: اضغط Learn ثم زرًا على جهاز التحكّم.

• 🔁 تحديد السلوك: اختر لحظي أو تبديل وفق إعداد اللوحة.

• 🧹 مسح الذاكرة: اضغط مطوّلًا على Learn لمسح الأجهزة المخزّنة وإعادة الإقران.

الجودة والتعامل

• 📦 اختبار استقبال RF وتفعيل المرحلات.

• 🧤 مراعاة قواعد ESD وعزل جهود التيار المنخفض عن أي دوائر جهد مرتفع.

الأسئلة الشائعة

• س: ما مزوّد الطاقة الموصى به؟
  ج: 12 V DC منظّم ومناسب لقدرة النظام.

• س: هل يمكن استخدام أكثر من جهاز تحكّم؟
  ج: نعم—يمكن تعلّم أجهزة إضافية عبر زر Learn.

• س: هل يمكن ضبط سلوك مختلف لكل قناة؟
  ج: إذا كانت اللوحة تدعم ذلك، اضبط السلوك لكل قناة؛ وإلا فاضبط السلوك بشكل عام.

مصطلحات دارجة: 4CH، 433 MHz، EV1527، PT2262، NO/NC، Dry Contact، لحظي، تبديل، ريموت RF.
