Description

74121 Monostable Multivibrator IC DIP-14

The 74121 Monostable Multivibrator IC DIP-14 is a digital timing and pulse-generation integrated circuit designed to produce a single output pulse in response to a trigger event. This type of device is commonly known as a one-shot pulse generator, and it is widely used in digital timing circuits, pulse shaping, switch debouncing, trigger conditioning, and control systems that require a single, controlled pulse output. The uploaded datasheet describes the 74121 family as a monostable multivibrator with Schmitt-trigger inputs and notes that the output pulse width can be programmed using external timing components.

The 74121 Monostable Multivibrator IC DIP-14 generates one pulse of a defined duration, then automatically returns to its stable state. This makes it highly useful in projects where a momentary trigger must be converted into a clean, timed pulse. The device supports timing adjustment using an external resistor and capacitor connected to the timing pins, and the datasheet also notes that an internal timing resistor option is available for short pulse generation. The published pulse-width range extends from very short nanosecond-level pulses up to long timing intervals depending on the selected components. The datasheet front page states programmable output pulse width with Rext/Cext from 40 ns to 20 seconds, and with Rint the pulse width is typically about 35 ns.

This IC is especially practical when designing circuits for switch debouncing, timed triggers, single-shot control signals, and clock or pulse conditioning stages. It can be used to create a fixed-width pulse from a noisy or irregular input signal, helping digital circuits operate more reliably. Because it uses a 14-pin DIP package, the 74121 Monostable Multivibrator IC DIP-14 is also easy to use on breadboards, training kits, prototype boards, and through-hole PCB designs. The uploaded datasheet shows the device in PDIP-14 among the available package options.

The functional structure of the 74121 Monostable Multivibrator IC DIP-14 includes trigger inputs, timing pins, complementary outputs, and supply pins. This allows it to serve in a variety of timing-related digital applications without requiring a microcontroller. For designers, students, and technicians working on pulse generation or digital timing circuits, this component offers a simple and effective solution for producing controlled one-shot pulses. The datasheet also shows the standard 14-pin pinout and package information for the 74121 family.

Specifications

• Product Type: Monostable Multivibrator IC
• Model: 74121
• Function: One-Shot Pulse Generator
• Package Type: DIP-14 / PDIP-14
• Mounting Type: Through Hole
• Trigger Type: Schmitt-Trigger Inputs
• Output Type: Complementary Outputs
• Timing Control: External resistor and capacitor, or internal timing resistor option
• Programmable Pulse Width: From 40 ns to 20 seconds with external timing components
• Internal Timing Pulse Width: Approximately 35 ns typical using internal resistor option
• Common Application: Pulse generation, timing circuits, debounce circuits, trigger shaping

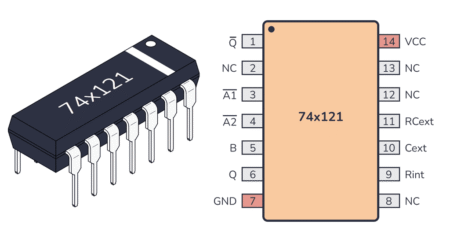

Pinout

The 74121 Monostable Multivibrator IC DIP-14 comes in a 14-pin configuration with trigger inputs, timing pins, complementary outputs, power, and ground. Based on the uploaded technical reference, the common functional pin arrangement includes:

• Pin 1: Complementary output
• Pin 3: Trigger input A1
• Pin 4: Trigger input A2
• Pin 5: Trigger/control input B
• Pin 6: Main output
• Pin 7: Ground
• Pin 9: Internal timing resistor option
• Pin 10: External capacitor timing pin
• Pin 11: External resistor-capacitor timing pin
• Pin 14: VCC

How It Works

When the 74121 Monostable Multivibrator IC DIP-14 receives a valid trigger, it produces a single output pulse for a preset duration and then returns to its normal stable state. The pulse width is determined by the selected timing method, either by using external RC components or the internal resistor option for very short timing. This behavior makes the device suitable for one-shot pulse generation, timing control, and digital pulse conditioning. The datasheet description and front-page feature list confirm this operating principle and programmable timing capability.

Applications

• One-shot pulse generation
• Digital timing circuits
• Switch debouncing circuits
• Trigger conditioning
• Pulse stretching
• Clock pulse generation
• Delay generation circuits
• Control signal shaping
• Timing experiments and educational electronics
• General-purpose digital logic timing applications

Package Contents

• 1 x 74121 Monostable Multivibrator IC DIP-14

آي سي 74121 مولد نبضة أحادي الاستقرار ديب 14 رجل

يُعد آي سي 74121 مولد نبضة أحادي الاستقرار ديب 14 رجل دائرة رقمية مخصصة لتوليد نبضة واحدة عند استقبال إشارة تحفيز مناسبة، ثم يعود بعدها تلقائيًا إلى حالته المستقرة. ويُعرف هذا النوع من الدوائر باسم مولد النبضة الأحادي أو الدائرة أحادية الاستقرار، ويُستخدم بشكل واسع في تطبيقات التوقيت، وتشكيل النبضات، وتنظيف إشارات المفاتيح، ومعالجة الإشارات المحفزة داخل الدوائر الرقمية. وتوضح الداتا شيت المرفوعة أن هذا المكوّن عبارة عن Monostable Multivibrator with Schmitt-Trigger Inputs مع إمكانية تحديد عرض النبضة باستخدام عناصر توقيت خارجية.

يقوم آي سي 74121 مولد نبضة أحادي الاستقرار ديب 14 رجل بإخراج نبضة واحدة بزمن محدد بمجرد وصول إشارة التفعيل، ثم يعود بعدها إلى حالته الأصلية. وهذا يجعله مفيدًا جدًا عند الحاجة إلى تحويل أي نبضة أو إشارة تشغيل إلى خرج زمني مضبوط وواضح. يمكن ضبط زمن النبضة باستخدام مقاومة ومكثف خارجيين، كما تذكر الداتا شيت أيضًا وجود خيار استخدام مقاومة داخلية للحصول على نبضة قصيرة جدًا. وتشير الصفحة الأولى في الداتا شيت إلى أن عرض النبضة يمكن برمجته من 40 نانوثانية حتى 20 ثانية باستخدام العناصر الخارجية، بينما يكون الزمن النموذجي حوالي 35 نانوثانية عند استخدام خيار المقاومة الداخلية.

هذا المكوّن مناسب جدًا لدوائر إزالة اهتزاز المفاتيح، وتوليد نبضة مفردة، وإنشاء إشارات توقيت، وتشكيل الإشارات الرقمية، ودوائر التأخير البسيطة. كما يمكن استخدامه في التطبيقات التعليمية، ولوحات التجارب، والمشروعات التي تحتاج إلى نبضة واحدة بعرض محدد دون الحاجة إلى متحكم. وبفضل عبوة ديب 14 رجل يكون آي سي 74121 مولد نبضة أحادي الاستقرار ديب 14 رجل سهل التركيب والاستخدام في لوحات التجارب والدوائر المثقبة وتصميمات الدوائر المطبوعة من نوع التركيب العادي. كما توضح الداتا شيت المرفوعة أن من ضمن العبوات المتاحة PDIP-14.

يتضمن التكوين الوظيفي لهذا الآي سي مداخل تحفيز، وأرجل خاصة بضبط التوقيت، وخرجًا رئيسيًا وخرجًا مكملًا، بالإضافة إلى التغذية والأرضي. لذلك فهو يقدم حلًا بسيطًا وفعالًا في دوائر التوقيت والمنطق الرقمي. وإذا كنت تحتاج إلى مكوّن لتوليد نبضة واحدة بزمن محدد أو لتجهيز إشارة تحكم رقمية واضحة، فإن آي سي 74121 مولد نبضة أحادي الاستقرار ديب 14 رجل يُعد اختيارًا مناسبًا للمشروعات التعليمية والعملية معًا.

المواصفات

• نوع المنتج: آي سي مولد نبضة أحادي الاستقرار
• الموديل: 74121
• الوظيفة: مولد نبضة مفردة
• نوع العبوة: ديب 14 رجل
• طريقة التركيب: من خلال الثقوب
• نوع المداخل: مداخل شميت
• نوع المخارج: خرج رئيسي وخرج مكمل
• طريقة ضبط الزمن: بمقاومة ومكثف خارجيين أو باستخدام خيار المقاومة الداخلية
• مدى عرض النبضة: من 40 نانوثانية حتى 20 ثانية باستخدام عناصر توقيت خارجية
• زمن النبضة بالمقاومة الداخلية: حوالي 35 نانوثانية نموذجيًا
• مناسب لتطبيقات: التوقيت، وتوليد النبضات، وإزالة اهتزاز المفاتيح، وتشكيل الإشارات الرقمية

توزيع الأرجل

يأتي آي سي 74121 مولد نبضة أحادي الاستقرار ديب 14 رجل بعدد 14 رجل تشمل مداخل التفعيل، وأرجل التوقيت، والمخارج، والتغذية، والأرضي. وبحسب المرجع الفني المرفوع فإن التوزيع الوظيفي الشائع يشمل:

• الرجل 1: الخرج المكمل
• الرجل 3: مدخل التحفيز الأول
• الرجل 4: مدخل التحفيز الثاني
• الرجل 5: مدخل التحكم أو التحفيز
• الرجل 6: الخرج الرئيسي
• الرجل 7: الأرضي
• الرجل 9: خيار المقاومة الداخلية
• الرجل 10: رجل توصيل المكثف الخارجي
• الرجل 11: رجل توصيل المقاومة والمكثف الخارجيين
• الرجل 14: جهد التغذية

طريقة العمل

عند استقبال إشارة تحفيز صحيحة، يقوم آي سي 74121 مولد نبضة أحادي الاستقرار ديب 14 رجل بإخراج نبضة واحدة تستمر لمدة محددة مسبقًا، ثم يعود تلقائيًا إلى الحالة المستقرة. ويتم تحديد زمن النبضة باستخدام طريقة التوقيت المختارة، سواء عن طريق العناصر الخارجية أو باستخدام خيار المقاومة الداخلية لزمن قصير جدًا. وهذا يجعله مناسبًا لتطبيقات توليد النبضات المفردة والتحكم الزمني وتجهيز الإشارات الرقمية. وتؤكد الداتا شيت هذا المبدأ التشغيلي وإمكانية ضبط الزمن برمجيًا باستخدام عناصر التوقيت.

التطبيقات

• توليد نبضة واحدة
• دوائر التوقيت الرقمية
• إزالة اهتزاز المفاتيح
• تجهيز إشارات التفعيل
• إطالة النبضات
• توليد نبضات ساعة
• دوائر التأخير
• تشكيل إشارات التحكم
• التجارب التعليمية في المنطق الرقمي
• تطبيقات التوقيت العامة في الإلكترونيات الرقمية

محتويات المنتج

• 1 × آي سي 74121 مولد نبضة أحادي الاستقرار ديب 14 رجل
