Description

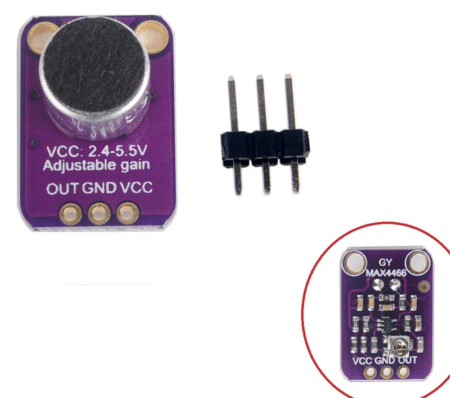

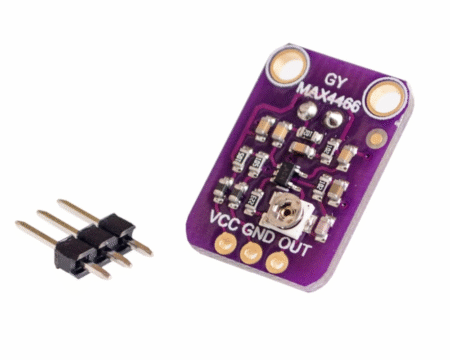

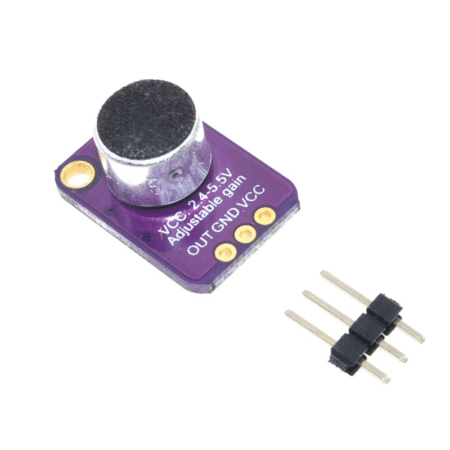

✅ MAX4466 Electret Microphone Amplifier with Adjustable Gain
Full Product Description
Overview
The MAX4466 Electret Microphone Amplifier with Adjustable Gain Module is an ideal audio input solution for electronics projects, offering low-noise amplification and precise audio signal capture. Equipped with a 20Hz–20KHz electret microphone and the Maxim Integrated MAX4466 op-amp, this breakout board delivers clean, amplified audio output suitable for microcontrollers, audio sampling, voice changers, and reactive audio systems.
The onboard potentiometer allows you to fine-tune the amplifier gain between 25x and 125x, providing flexibility for various applications, whether connecting to microcontroller ADC pins or external audio amplifiers.
Key Features
- Fully assembled, tested board with electret microphone.
- Maxim MAX4466 op-amp for low-noise, high-performance amplification.
- Adjustable gain: 25x to 125x via onboard trimmer potentiometer.
- Excellent Power Supply Rejection Ratio: 112dB.
- Excellent Common-Mode Rejection Ratio: 126dB.
- Wide frequency response: 20Hz to 20kHz.
- Rail-to-rail output with DC bias at VCC/2.
- Compact design, easy to integrate into projects.
Technical Specifications
| Parameter | Specification |
|---|
| Supply Voltage | +2.4V to +5.5V |
| Gain Bandwidth Product | 600kHz (AV ≥ 5) |
| Quiescent Current | 24μA |
| Output | Rail-to-rail, DC bias VCC/2 |
| Gain Range | Adjustable: 25x to 125x |
| Dimensions (L × W × H) | 20mm × 14mm × 8mm |
| Weight | 2g |
| Package Includes | 1 × MAX4466 Microphone Amplifier Module |
| 1 × Unsoldered Header Set |
How to Use
- Connect GND to ground.
- Connect VCC to 2.4V–5V (use 3.3V for optimal performance with Arduino).
- Audio output available from OUT pin (DC coupled, VCC/2 bias).
- For AC coupled audio, add 100uF capacitor between OUT and target device.
- Requires external amplifier to drive speakers or large headphones.
- Can connect directly to microcontroller ADC pins for signal sampling.
Applications
- Voice changers and effects
- Audio-reactive projects using FFT
- Sound level monitoring
- Audio recording and sampling
- Microcontroller audio input
- DIY audio experimentation
Package Includes
- 1 × MAX4466 Electret Microphone Amplifier Module
- 1 × Header Set (unsoldered)
Additional Notes
✔ Random product samples tested by Micro Ohm Electronics to ensure quality.
✔ Product available for fast shipping within Egypt.
✔ Product appearance may vary slightly by batch, but specifications remain consistent.
✔ For wholesale pricing and special inquiries, contact Micro Ohm Electronics.
Links
✅ مكبر صوت ميكروفون MAX4466 مع تحكم في التكبير
الوصف الكامل للمنتج
يعد مكبر صوت ميكروفون MAX4466 مع تحكم في التكبير خيارًا مثاليًا لمشاريع الصوت الإلكترونية، حيث يوفر تضخيمًا منخفض الضوضاء وإشارة صوتية نقية ومضخمة.
يأتي مزودًا بميكروفون إلكتروليتي بحساسية عالية وتردد استجابة من 20Hz إلى 20kHz، بالإضافة إلى دائرة تضخيم تعتمد على شريحة MAX4466 من Maxim Integrated، المعروفة بأداءها العالي ورفضها الممتاز للضوضاء الكهربائية.
يمكنك تعديل نسبة التكبير بسهولة باستخدام المقاومة المتغيرة الموجودة على اللوحة، مما يتيح استخدامه في مجموعة واسعة من التطبيقات الصوتية.
المميزات
- وحدة مكتملة مختبرة مزودة بميكروفون إلكتروليتي.
- شريحة MAX4466 لتضخيم دقيق وصوت نقي.
- تحكم في التكبير يتراوح بين 25x إلى 125x.
- استجابة تردد واسعة من 20Hz إلى 20kHz.
- رفض ممتاز لضوضاء مصدر الطاقة.
- إخراج Rail-to-Rail مع انحياز تيار مستمر VCC/2.
- تصميم صغير وسهل الدمج في المشاريع.
المواصفات الفنية
| البند | التفاصيل |
|---|
| جهد التشغيل | +2.4V إلى +5.5V |
| عرض نطاق التردد | 600kHz (AV ≥ 5) |
| تيار الاستهلاك | 24 ميكرو أمبير |
| خرج الإشارة | Rail-to-Rail بانحياز VCC/2 |
| مدى التكبير | قابل للتعديل من 25x إلى 125x |
| الأبعاد | 20 × 14 × 8 ملم |
| الوزن | 2 جم |
| محتويات العبوة | 1 × مكبر ميكروفون MAX4466 |
| 1 × مجموعة رؤوس توصيل (غير ملحومة) |
كيفية الاستخدام
- توصيل GND بالأرضي.
- توصيل VCC بجهد 2.4V إلى 5V (يفضل 3.3V لمشاريع Arduino).
- خرج الإشارة من الطرف OUT بانحياز تيار مستمر.
- في حالة الحاجة لصوت مقطع AC، يُضاف مكثف 100uF على التوالي.
- لا يُستخدم مباشرة لتشغيل سماعات أو مكبرات صوت بدون دائرة تضخيم إضافية.
الاستخدامات
- مشاريع تغيير الصوت والمؤثرات الصوتية.
- الأنظمة الصوتية التفاعلية القائمة على FFT.
- مراقبة مستوى الصوت.
- التسجيل الصوتي وأخذ عينات الصوت.
- مدخل صوت للميكروكنترولر.
- التجارب الصوتية للمبتدئين.
محتويات العبوة
- 1 × مكبر ميكروفون MAX4466 مع تحكم في التكبير.
- 1 × مجموعة رؤوس توصيل غير ملحومة.
تنويهات إضافية
✔ تم اختبار عينات من المنتج بواسطة ميكرو أوم لضمان الجودة.
✔ المنتج متاح للشحن السريع داخل مصر.
✔ شكل العبوة قد يختلف حسب دفعة التوريد، بينما تبقى المواصفات ثابتة.
✔ متاح خصومات للطلبات بالجملة، يُرجى التواصل معنا.
