Description

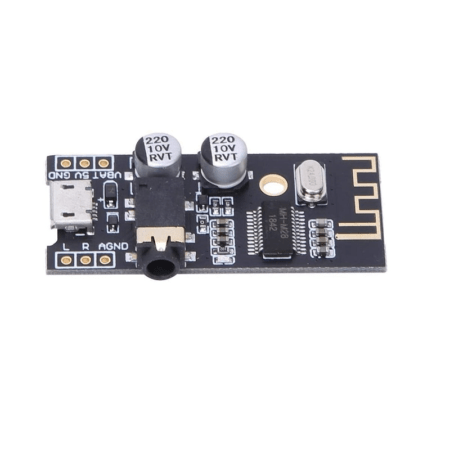

MH-M28 Wireless Bluetooth Audio Receiver Board Module – Bluetooth 4.2 Stereo Lossless Audio Decoder with 3.5mm Audio Output

The MH-M28 Wireless Bluetooth Audio Receiver Board Module is a low-power Bluetooth audio board designed to add wireless music reception to a wide range of audio systems and DIY electronics projects. With support for Bluetooth 4.2, this module offers fast pairing, stable signal transmission, and convenient stereo audio playback in a compact and easy-to-integrate design.

This board is especially useful for users who want to convert traditional wired audio devices into Bluetooth-enabled systems. It can be used in audio modification projects, home DIY speaker systems, compact entertainment devices, and embedded audio applications where a clean and reliable wireless audio receiver is needed.

The MH-M28 supports popular audio decoding formats including WAV, WMA, FLAC, APE, and MP3, providing high-quality stereo playback for a broad range of music files and streaming sources. Its onboard 3.5mm audio jack and clearly labeled left channel, right channel, and audio ground outputs make it suitable for feeding external amplifier circuits, powered speakers, AUX input systems, and other line-level audio applications.

The module can be powered either through the Micro USB connector or through external voltage input, including 3.7V battery supply or 5V DC input, offering flexibility for both portable and fixed installations. Its small PCB size allows easy installation inside custom enclosures, speaker cabinets, multimedia projects, and portable DIY designs.

With a maximum wireless range of up to 20 meters in an open environment, the board provides convenient wireless audio control for short-distance applications. It is a suitable choice for makers, hobbyists, repair technicians, and electronics enthusiasts looking for a simple and efficient Bluetooth audio receiver solution.

Applications

• Converting traditional speakers into Bluetooth-enabled speakers
• DIY Bluetooth audio receiver systems
• Wireless AUX audio projects
• Home audio modification and upgrades
• Portable audio devices
• Small embedded audio projects
• Educational and electronics prototyping applications

Features

• Supports Bluetooth 4.2 wireless audio reception
• Stereo two-channel audio output
• Supports WAV / WMA / FLAC / APE / MP3 lossless decoding
• Built-in 3.5mm audio jack
• Dedicated L / R / AGND audio output pads
• Micro USB power input
• Can also be powered from 3.7V battery or 5V input
• Compact board size for easy installation
• Low power consumption
• Suitable for DIY audio and speaker conversion projects

Package Includes

• 1 × MH-M28 Wireless Bluetooth Audio Receiver Board Module

Technical Specifications

• Model: MH-M28
• Bluetooth Version: 4.2
• Operating Voltage: 3.7V to 5V DC
• Power Input Options: Micro USB / 3.7V battery / 5V DC
• Maximum Operating Current: 20mA
• Transmission Distance: Up to 20 meters
• Operating Temperature: -40°C to 85°C
• Sensitivity: -87dBm
• Audio Output: Stereo output via 3.5mm audio jack and L/R/AGND pads
• Length: 45mm
• Width: 20mm
• Height: 2mm
• Weight: 4g

Important Note

Actual product design, PCB markings, and onboard IC may vary depending on the available production batch. Variants such as MH-M28, JL-AS208P01429-25C4, AC21BP0F289, or AC23C070286-65A4 may be supplied randomly with the same general function and working principle.

وحدة لوحة استقبال صوت بلوتوث لاسلكي إم اتش-إم ٢٨ – بلوتوث ٤٫٢ مع خرج صوت ستيريو ومقبس صوت ٣٫٥ مم

توفر وحدة إم اتش-إم ٢٨ لاستقبال الصوت عبر البلوتوث طريقة سهلة وفعالة لتحويل العديد من الأنظمة الصوتية التقليدية إلى أنظمة تدعم استقبال الموسيقى لاسلكيًا. تعتمد اللوحة على تقنية بلوتوث ٤٫٢ التي تمنح اتصالًا مستقرًا، واقترانًا سريعًا، وأداءً مناسبًا لتشغيل الصوت بجودة جيدة ضمن تصميم منخفض الاستهلاك للطاقة.

تم تصميم هذه الوحدة لتكون مناسبة للمشروعات الصوتية المختلفة التي تحتاج إلى استقبال صوت لاسلكي وإخراج صوت ستيريو إلى دائرة صوت خارجية أو إلى مدخل صوت مساعد. وتعتبر خيارًا ممتازًا لتطوير السماعات القديمة، أو تنفيذ مشاريع صوت منزلية، أو تصميم أنظمة صوت مدمجة، أو أي تطبيق يحتاج إلى استقبال الصوت من الهاتف أو الأجهزة الذكية عبر البلوتوث.

تدعم اللوحة عددًا من أشهر صيغ الصوت مثل واف، دبليو إم إيه، فلاك، إيه بي إي، وإم بي ثري، مما يتيح تشغيل ملفات صوتية متعددة بجودة جيدة. كما تحتوي على مقبس صوت ٣٫٥ مم بالإضافة إلى نقاط خرج صوت واضحة للقناة اليسرى والقناة اليمنى وأرضي الصوت، مما يسهل دمجها في التطبيقات الصوتية المختلفة.

يمكن تغذية الوحدة من خلال منفذ مايكرو يو إس بي أو من خلال جهد خمسة فولت أو بطارية ليثيوم ثلاثة فاصل سبعة فولت، وهو ما يمنح مرونة كبيرة عند استخدامها في مشاريع ثابتة أو محمولة. كما أن حجمها الصغير يجعل تركيبها سهلًا داخل صناديق السماعات، أو الأنظمة الصوتية المخصصة، أو الأجهزة المحمولة، أو المشاريع التعليمية والتجريبية.

وبفضل مدى إرسال قد يصل إلى عشرين مترًا في الأماكن المفتوحة، يمكن استخدام الوحدة في تشغيل الصوت لاسلكيًا ضمن التطبيقات القريبة والمتوسطة دون تعقيد. وهي مناسبة جدًا للهواة والفنيين والمطورين الذين يبحثون عن وحدة بسيطة وفعالة لإضافة خاصية استقبال الصوت عبر البلوتوث.

الاستخدامات

• تحويل السماعات التقليدية إلى سماعات تدعم البلوتوث
• مشاريع استقبال الصوت اللاسلكي
• مشاريع مدخل الصوت المساعد اللاسلكي
• تطوير وتعديل الأنظمة الصوتية المنزلية
• الأجهزة الصوتية المحمولة
• المشاريع الإلكترونية التعليمية والتجريبية
• أنظمة الصوت صغيرة الحجم

المميزات

• دعم استقبال الصوت عبر بلوتوث ٤٫٢
• خرج صوت ستيريو ثنائي القناة
• دعم صيغ واف / دبليو إم إيه / فلاك / إيه بي إي / إم بي ثري
• مزودة بمقبس صوت ٣٫٥ مم
• تحتوي على نقاط خرج القناة اليسرى / القناة اليمنى / أرضي الصوت
• تعمل عبر منفذ مايكرو يو إس بي
• يمكن تشغيلها بجهد خمسة فولت أو بطارية ثلاثة فاصل سبعة فولت
• تصميم صغير مناسب للتركيب داخل المشاريع
• استهلاك منخفض للطاقة
• مناسبة لمشاريع الصوت والتعديل والتطوير

محتويات العبوة

• عدد ١ وحدة إم اتش-إم ٢٨ لاستقبال الصوت عبر البلوتوث

المواصفات الفنية

• الموديل: إم اتش-إم ٢٨
• إصدار البلوتوث: ٤٫٢
• جهد التشغيل: من ٣٫٧ فولت إلى ٥ فولت تيار مستمر
• طرق التغذية: مايكرو يو إس بي / بطارية ٣٫٧ فولت / ٥ فولت تيار مستمر
• أقصى تيار تشغيل: ٢٠ ملي أمبير
• مدى الإرسال: حتى ٢٠ مترًا
• درجة حرارة التشغيل: من سالب ٤٠ إلى ٨٥ درجة مئوية
• الحساسية: سالب ٨٧ ديسيبل ملي واط
• نوع خرج الصوت: خرج ستيريو عبر مقبس ٣٫٥ مم ونقاط الصوت
• الطول: ٤٥ مم
• العرض: ٢٠ مم
• الارتفاع: ٢ مم
• الوزن: ٤ جم

ملاحظة مهمة

قد يختلف شكل اللوحة أو نوع الشريحة الإلكترونية أو العلامات المطبوعة على المنتج حسب دفعة التصنيع المتاحة، وقد يتم شحن نسخ مختلفة مثل إم اتش-إم ٢٨ أو ما يعادلها مع نفس الوظيفة الأساسية وطريقة التشغيل.
