NodeMCU V3 ESP8266 Development Board with CH340 USB Type-C

NodeMCU V3 ESP8266 Development Board with CH340 USB Type-C

250.00 EGP

NodeMCU V3 ESP8266 Wi-Fi board with CH340 Type-C interface. Ideal for IoT, Arduino IDE, smart home, and wireless projects.

SKU NodeMcuV3 CH340 Type C SKU SYS X7820 Availability In stock
Quantities are confirmed after reviewing your order. Orders are normally prepared and shipped within 3–5 business days. Online availability does not necessarily mean the product is currently available at the branch. تأكيد الكميات بيتم بعد مراجعة الأوردر، وتجهيز وشحن الطلب بيستغرق عادة من 3 إلى 5 أيام عمل. توافر المنتج على الموقع لا يعني بالضرورة توافره داخل الفرع، لذلك اعمل الأوردر مسبقًا لتأكيد الكمية وتجهيزه.
تحتاج مساعدة؟ تواصل معنا
☎ Need help? Call us 0104 453 9059
Add to wishlist
Share
Fast shipping Delivery across Egypt
Flexible payment Cash and online options
Quantity confirmation Confirmed after order review
Technical support Help choosing compatible parts
Tags
CH340 Development Board ESP8266 IoT Node MCU NodeMCU V3 Type C WiFi-Fi

Description

Introduction
The NodeMCU V3 ESP8266 development board is a versatile module tailored for IoT and embedded projects. It integrates a CH340 USB-to-serial converter via a Type-C connector, making it easy to program and power using modern USB ports. Based on the ESP8266 (ESP-12E module), it supports Wi-Fi connectivity, GPIOs, ADC, PWM, I²C, and more. The board is compatible with Arduino IDE and Lua/NodeMCU firmware.

Key Features

  • ESP8266 (ESP-12E) Wi-Fi module onboard.
  • CH340 USB-to-TTL converter with Type-C interface.
  • Operating voltage: 3.3V logic.
  • Onboard regulator supporting USB or external VIN input.
  • Flash memory: typically 4 MB.
  • Built-in reset and flash (boot) buttons.
  • Supports OTA (over-the-air) firmware updates.
  • Communication via UART, access to GPIOs, PWM, I²C, 1-Wire, ADC.

Technical Specifications

ParameterTypical Value / Range
Microcontroller / ModuleESP8266 / ESP-12E
USB InterfaceCH340, USB Type-C
Logic Voltage3.3V
Input Voltage via VIN4.5V – 9V (max ~10V)
Flash Memory4 MB
Baud Rate110 – 460,800 bps
Operating Temperature–40 °C to +125 °C
Dimensionsapprox. 58 × 31 mm
Current Consumption~70 mA typical
ADC10-bit (ADC0)

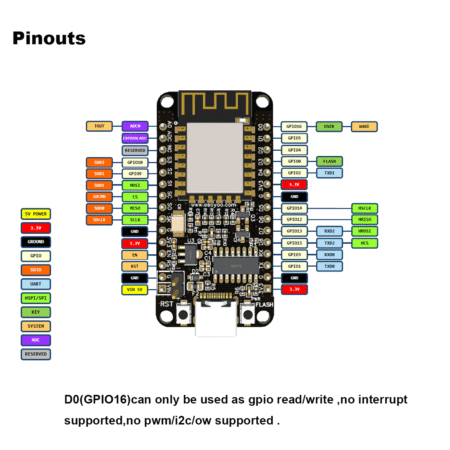

Pinout & Schematic
The NodeMCU V3 board provides access to multiple GPIO pins, including UART, SPI, I²C, PWM, and a single 10-bit ADC. Certain pins are reserved for boot functions, so care should be taken when selecting GPIOs for user applications.

How to Use (Programming, Powering)

  • Install CH340 drivers on your computer (if needed) to recognize the USB serial interface.
  • In Arduino IDE, select board “NodeMCU 1.0 (ESP-12E Module)”.
  • Use 3.3V logic when connecting sensors or modules.
  • For flashing, press the Flash button while resetting if required.
  • Power via USB-C or VIN pin (observe recommended input range).

Applications

  • IoT sensors and smart home projects
  • Wi-Fi-enabled data loggers
  • Home automation controllers
  • Prototyping and dev boards requiring wireless connectivity

النسخة العربية

المقدمة
لوحة التطوير NodeMCU V3 ESP8266 هي وحدة مرنة مناسبة لمشاريع إنترنت الأشياء والأنظمة المدمجة. تضم واجهة CH340 للربط USB-لتسلسل عبر منفذ Type-C، ما يسهل برمجتها وتغذيتها باستخدام منافذ USB الحديثة. تعتمد على موديل ESP8266 (ESP-12E) وتدعم الاتصال اللاسلكي Wi-Fi، وواجهات GPIO، وADC، وPWM، وI²C، وغيرها. متوافقة مع Arduino IDE وفيرموير Lua/NodeMCU.

الميزات الرئيسية

  • تضم وحدة ESP8266 (ESP-12E) مدمجة.
  • واجهة CH340 كـ USB-لتسلسل بمنفذ Type-C.
  • جهد المنطق 3.3V.
  • منظم جهد داخلي يدعم تغذية من USB أو عبر VIN.
  • ذاكرة فلاش بسعة 4 ميغابايت.
  • أزرار إعادة الضبط والتفليش مدمجة.
  • يدعم التحديث عبر الهواء OTA.
  • يدعم UART وGPIO وPWM وI²C و1-Wire وADC.

المواصفات الفنية

البندالقيمة النموذجية / المدى
وحدة التحكم / الموديلESP8266 / ESP-12E
واجهة USBCH340، USB Type-C
جهد المنطق3.3V
جهد الإدخال عبر VIN4.5V – 9V (حد أقصى ~10V)
ذاكرة فلاش4 ميغابايت
سرعة الاتصال التسلسليمن 110 إلى 460,800 بت/ث
نطاق درجة الحرارة التشغيلية–40 °م إلى +125 °م
الأبعادحوالي 58 × 31 مم
استهلاك التيار~70 ملي أمبير عادةً
ADCدقة 10-بت (ADC0)

مخطط الأرجل والمخطط الكهربائي
تمنح لوحة NodeMCU V3 وصولًا إلى عدة أطراف GPIO تشمل UART وSPI وI²C وPWM ومدخل ADC بدقة 10-بت. بعض الأرجل محجوزة لوضع الإقلاع، لذا يجب مراعاة اختيار الأرجل المناسبة للتطبيقات.

طريقة الاستخدام (برمجة، تغذية)

  • تثبيت تعريف CH340 على جهاز الكمبيوتر عند الحاجة.
  • في Arduino IDE اختر اللوحة “NodeMCU 1.0 (ESP-12E Module)”.
  • استخدم جهد 3.3V عند توصيل الحساسات أو الوحدات.
  • عند الحاجة للفلاش، اضغط زر Flash مع إعادة التشغيل.
  • يمكن تغذية اللوحة عبر منفذ USB-C أو طرف VIN ضمن النطاق الموصى به.

التطبيقات

  • أنظمة الاستشعار وإنترنت الأشياء
  • مسجلات بيانات لاسلكية
  • وحدات تحكم في الأتمتة المنزلية
  • لوحات النماذج الأولية التي تتطلب اتصال Wi-Fi
