Description

PBS-33B 12mm Black Waterproof Momentary Push Button Switch 2-Pin

The PBS-33B 12mm Black Waterproof Momentary Push Button Switch is a compact and practical push button switch designed for applications that require a temporary control signal. This switch works as a momentary self-reset push button, meaning it turns ON only while the button is being pressed and automatically returns to OFF once the button is released.

This type of push button is ideal for electronic and electrical control applications where a short activation signal is needed rather than a maintained ON/OFF state. It can be used as a reset button, trigger button, relay activation input, access control button, test button, manual control input, or temporary signal switch in a wide range of projects.

The switch features a black round button head, compact plastic body, threaded panel-mount structure, metal fixing nut, and 2-pin terminals. Its 12mm mounting size makes it easy to install into panels, boxes, project enclosures, control boards, and custom equipment housings. The black button design gives it a clean and professional appearance, especially in dark-colored panels and compact control layouts.

The internal function is (ON)-OFF. In normal condition, the circuit is OFF. When the button is pressed, the contact closes and the circuit becomes ON. When the button is released, the contact opens again and the circuit returns to OFF. This makes it different from self-locking push buttons, which stay ON after pressing until pressed again.

The PBS-33B is suitable for low-current switching and control circuits. Although the switch is commonly listed with AC voltage ratings, it is recommended to use it mainly for control signals, relay inputs, low-current electronics, and similar applications. For motors, heaters, lamps, high-current circuits, or loads with high inrush current, it is better to use this switch as a control input for a relay, contactor, transistor driver, or control module instead of carrying the full load directly.

This product is especially useful in DIY electronics, home appliance controls, small machines, magnetic locks, access control panels, control boxes, test equipment, educational kits, and maintenance replacement applications.

Important Function Note

Features

• 12mm round panel-mount push button switch.
• Momentary self-reset operation.
• Works only while the button is pressed.
• Automatically returns to OFF when released.
• Black round button head with compact body.
• 2-pin terminal design for simple wiring.
• Threaded body with fixing nut for secure panel installation.
• Suitable for control panels, reset functions, and trigger circuits.
• Good choice for DIY electronics and low-current control applications.
• Clean black design suitable for professional panel layouts.

Technical Specifications

Approximate Dimensions

Dimensions may vary slightly depending on production batch.

Applications

• Control panels and compact switch boxes.
• Reset button applications.
• Relay trigger circuits.
• Magnetic lock and access control buttons.
• Testing and service equipment.
• DIY electronics projects.
• Home appliance control panels.
• Small machine control inputs.
• Low-current signal circuits.
• Educational electronics and prototype projects.

Usage Notes

• This is a momentary switch, not a self-locking switch.
• The circuit turns ON only while the button is pressed.
• When the button is released, the switch returns automatically to OFF.
• Recommended mainly for control and signal circuits.
• For high-current loads, use the switch to control a relay or suitable driver circuit.
• Check the mounting hole size before installation; this model is designed for 12mm panel mounting.

Package Includes

• 1 × PBS-33B 12mm Black Momentary Push Button Switch 2-Pin

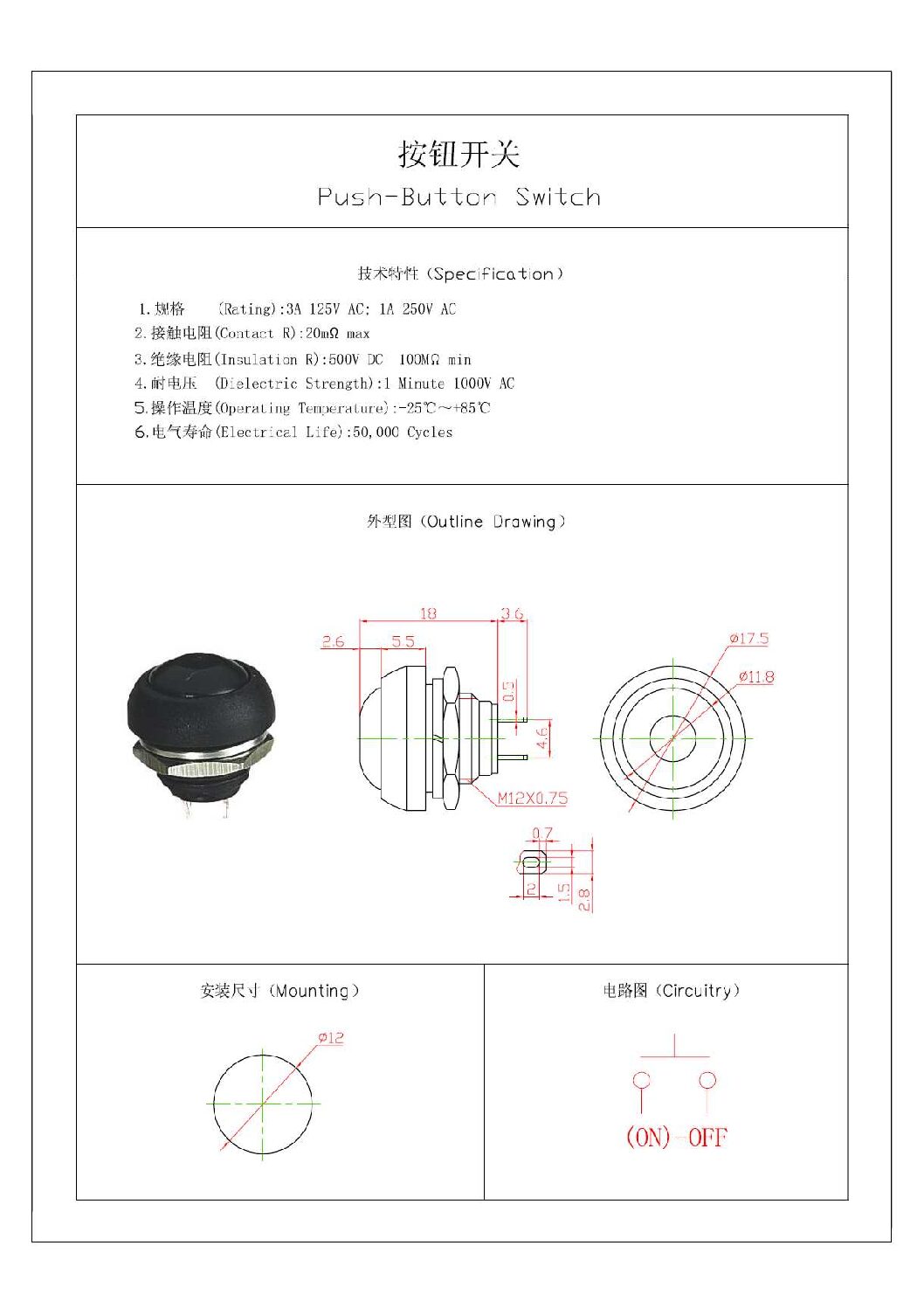

Datasheet

• 408-PBS-33B

مفتاح ضغط لحظي أسود مقاوم للرذاذ مقاس 12 مللي طرفين

مفتاح الضغط اللحظي الأسود مقاس 12 مللي هو مفتاح دائري صغير مخصص للتركيب على اللوحات والعلب الإلكترونية، ويستخدم في التطبيقات التي تحتاج إلى توصيل مؤقت أثناء الضغط فقط. هذا النوع يعمل بنظام الرجوع الذاتي، حيث يتم توصيل الدائرة عند الضغط على الزر، ثم تعود الدائرة إلى وضع الفصل تلقائيًا عند ترك الزر.

يتميز المفتاح بزر أسود دائري، جسم بلاستيك مدمج، قلاوظ للتركيب، صامولة معدنية للتثبيت، وطرفين للتوصيل. تصميمه البسيط يجعله مناسبًا للوحات التحكم الصغيرة، دوائر إعادة التشغيل، أزرار الاختبار، دوائر تشغيل الريلاي، أنظمة التحكم في الأقفال المغناطيسية، العلب الإلكترونية، ومشروعات الإلكترونيات التعليمية.

وظيفة هذا المفتاح هي توصيل أثناء الضغط ثم فصل عند ترك الزر. في الوضع الطبيعي تكون الدائرة مفصولة، وعند الضغط على الزر يتم غلق نقاط التلامس فتعمل الدائرة، وبمجرد ترك الزر تفتح نقاط التلامس مرة أخرى. لذلك فهو ليس مفتاح تثبيت ذاتي ولا يظل في وضع التشغيل بعد الضغط.

هذا المنتج مناسب بشكل خاص للتطبيقات التي تحتاج إلى إشارة قصيرة أو أمر تشغيل مؤقت، مثل زر إعادة تشغيل، زر فتح مؤقت، زر اختبار، زر تنبيه، أو زر تحكم في ريلاي. كما أن اللون الأسود يعطي شكلًا أنيقًا ومناسبًا للوحات الاحترافية والأجهزة ذات الواجهة الداكنة.

رغم أن المفتاح له تصنيف كهربائي مناسب لدوائر التحكم، يفضل استخدامه في الدوائر منخفضة التيار أو كإشارة تحكم فقط. لا يفضل توصيل الأحمال الكبيرة مباشرة على المفتاح، مثل المحركات أو السخانات أو الأحمال التي تسحب تيارًا عاليًا عند بداية التشغيل. في هذه الحالات، الأفضل استخدام المفتاح لتشغيل ريلاي أو دائرة قيادة مناسبة.

توضيح مهم لطريقة العمل

المميزات

• مفتاح ضغط دائري مقاس 12 مللي.
• تشغيل لحظي مع رجوع ذاتي.
• يعمل فقط أثناء الضغط على الزر.
• يفصل تلقائيًا عند ترك الزر.
• زر أسود مناسب للوحات الداكنة والاحترافية.
• طرفان للتوصيل بسهولة.
• قلاوظ وصامولة معدنية للتركيب الثابت.
• مناسب للوحات التحكم والعلب الإلكترونية.
• مناسب لإعادة التشغيل والتشغيل المؤقت ودوائر الإشارة.
• حجم صغير وسهل التركيب.

المواصفات الفنية

الأبعاد التقريبية

قد تختلف الأبعاد اختلافًا بسيطًا حسب دفعة التوريد.

الاستخدامات

• لوحات التحكم الصغيرة.
• زر إعادة تشغيل للدوائر الإلكترونية.
• تشغيل ريلاي بشكل مؤقت.
• دوائر الأقفال المغناطيسية والتحكم في الدخول.
• أجهزة الاختبار والصيانة.
• مشروعات الإلكترونيات التعليمية.
• العلب الإلكترونية ولوحات التجارب.
• الأجهزة المنزلية الصغيرة.
• دوائر الإشارة منخفضة التيار.

ملاحظات الاستخدام

• هذا المفتاح لحظي وليس ذاتي التثبيت.
• يعمل فقط أثناء الضغط على الزر.
• عند ترك الزر يعود تلقائيًا إلى وضع الفصل.
• يفضل استخدامه في دوائر التحكم والإشارة.
• مع الأحمال العالية يجب استخدامه للتحكم في ريلاي أو دائرة قيادة مناسبة.
• يجب التأكد من فتحة التركيب قبل التثبيت، وهي 12 مللي لهذا الموديل.

محتويات العبوة

• قطعة واحدة من مفتاح ضغط لحظي أسود مقاس 12 مللي طرفين.

الداتاشيت

• 408-PBS-33B
