Description

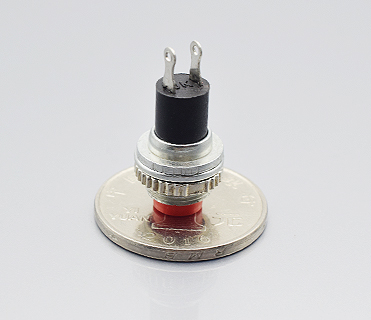

DS-314 10mm Red Momentary Push Button Switch 0.5A 250VAC

The DS-314 10mm Red Momentary Push Button Switch is a compact and reliable push button switch designed for temporary switching control in electronic and electrical applications. This model is a momentary type switch, also known as an inching switch, which means it only changes state while the button is being pressed.

The DS-314 switch operates as OFF-(ON). In normal condition, the switch remains OFF. When the red button is pressed, the internal contacts close and the circuit turns ON. Once the button is released, the switch automatically returns to the OFF position. This makes it ideal for applications that require a short control signal rather than a maintained ON/OFF state.

This product is suitable for compact control panels, reset circuits, test buttons, trigger inputs, low-current signal switching, small electrical boxes, DIY electronics projects, educational circuits, and prototyping. Its small size makes it useful when space is limited, while the metal mounting ring provides a clean and secure panel installation.

The switch is designed with a red round button head, metal threaded mounting section, fixing nut, black insulated rear body, and 2-pin terminals. The 10mm mounting hole size allows it to be installed easily into plastic, acrylic, metal, or custom project panels. The two-terminal structure makes wiring simple and direct.

The DS-314 is not a self-locking switch. It does not stay ON after pressing. If your project requires the button to remain ON until pressed again, you need a self-locking model instead. This DS-314 version is the correct choice when you need a temporary signal, reset button, trigger button, or manual test input.

Although the switch is rated at 0.5A 250VAC, it is recommended to use it mainly in low-current control circuits, signal circuits, and relay/module trigger applications. For high-power loads, motors, heaters, lamps with high inrush current, or inductive loads, the switch should be used to control a relay or contactor instead of carrying the main load directly.

Important Model Note

Features

• Compact 10mm panel-mount push button switch.
• Momentary OFF-(ON) switching action.
• Turns ON only while the button is pressed.
• Automatically returns to OFF when released.
• Red round button head for clear visual identification.
• Metal threaded mounting ring with fixing nut.
• 2-pin terminal design for simple wiring.
• Suitable for reset, trigger, test, and signal control circuits.
• Small size suitable for compact panels and project boxes.
• Practical choice for DIY electronics, control panels, and low-current switching.

Technical Specifications

Approximate Dimensions

Dimensions may vary slightly depending on production batch.

Applications

• Reset buttons for electronic circuits.
• Manual trigger input for control boards.
• Test buttons in electrical panels.
• Low-current signal switching.
• Relay module activation.
• DIY electronics projects.
• Educational electronic kits.
• Small project boxes and compact control panels.
• Prototype circuits and bench testing tools.

Package Includes

• 1 × DS-314 10mm Red Momentary Push Button Switch 0.5A 250VAC

الوصف العربي

مفتاح ضغط لحظي أحمر مقاس 10 مللي موديل دي إس 314

مفتاح الضغط اللحظي الأحمر دي إس 314 مقاس 10 مللي هو مفتاح صغير وعملي مخصص للاستخدام في دوائر التحكم التي تحتاج إلى تشغيل مؤقت فقط أثناء الضغط على الزر. يعمل هذا المفتاح بنظام التشغيل اللحظي، أي أن الدائرة يتم توصيلها عند الضغط على الزر فقط، ثم تعود تلقائيًا إلى وضع الفصل عند ترك الزر.

هذا النوع مناسب جدًا للتطبيقات التي تحتاج إلى إشارة قصيرة أو أمر مؤقت، مثل أزرار إعادة التشغيل، أزرار الاختبار، تشغيل ريلاي بشكل مؤقت، دوائر الإشارة، لوحات التحكم الصغيرة، ومشاريع الإلكترونيات التعليمية. يتميز المفتاح بحجم صغير يسمح بتركيبه في الأماكن الضيقة، مع حلقة تثبيت معدنية تمنحه مظهرًا جيدًا وثباتًا مناسبًا داخل اللوحة.

المفتاح يحتوي على زر دائري أحمر، جسم خلفي معزول، حلقة تثبيت معدنية، صامولة تثبيت، وطرفين للتوصيل. تصميم الطرفين يجعل عملية التوصيل سهلة وبسيطة، كما أن مقاس فتحة التركيب 10 مللي يجعله مناسبًا للعلب البلاستيك، لوحات الأكريليك، الصناديق المعدنية، ولوحات التحكم المخصصة.

هذا الموديل لا يعمل بنظام التثبيت الذاتي. بمعنى أنه لا يظل في وضع التشغيل بعد الضغط عليه، بل يعمل فقط أثناء الضغط. لذلك إذا كان المطلوب زرًا يظل في وضع التشغيل بعد ضغطة واحدة، فهذا ليس الموديل المناسب. أما إذا كان المطلوب زر تشغيل مؤقت أو زر إعادة تشغيل أو زر اختبار، فموديل دي إس 314 هو الاختيار الصحيح.

رغم أن التصنيف الكهربائي للمفتاح هو نصف أمبير عند 250 فولت تيار متردد، يفضل استخدامه في دوائر التحكم منخفضة التيار أو كزر إشارة للتحكم في ريلاي أو دائرة إلكترونية. لا يفضل توصيل الأحمال العالية مباشرة على هذا المفتاح، خاصة المحركات أو السخانات أو الأحمال التي تسحب تيارًا عاليًا عند بداية التشغيل.

توضيح مهم للموديل

المميزات

• مفتاح ضغط صغير مناسب للتركيب على اللوحات.
• تشغيل لحظي أثناء الضغط فقط.
• يعود تلقائيًا إلى وضع الفصل عند ترك الزر.
• زر أحمر واضح وسهل التمييز.
• مقاس فتحة التركيب 10 مللي.
• طرفان للتوصيل بسهولة.
• حلقة تثبيت معدنية مع صامولة للتركيب.
• مناسب لدوائر التحكم والإشارة منخفضة التيار.
• مناسب لأزرار إعادة التشغيل والاختبار.
• حجم صغير مناسب للمشاريع والعلب محدودة المساحة.

المواصفات الفنية

الأبعاد التقريبية

قد تختلف الأبعاد اختلافًا بسيطًا حسب دفعة التوريد.

الاستخدامات

• زر إعادة تشغيل للدوائر الإلكترونية.
• زر اختبار داخل لوحات التحكم.
• إشارة تشغيل مؤقتة لريلاي.
• دوائر التحكم منخفضة التيار.
• مشاريع الإلكترونيات التعليمية.
• دوائر التجارب والنماذج الأولية.
• علب المشاريع الصغيرة.
• لوحات التحكم المدمجة.

محتويات العبوة

• قطعة واحدة من مفتاح ضغط لحظي أحمر مقاس 10 مللي موديل دي إس 314.
